Fiche technique Sortie triple cardan à 90° - Entrée Rond ø 12 femelle - Tige Hexa 7 - Blanc:
| Type | Sortie de caisson |
|---|---|
| Entrée côté manivelle | Rond ø 12 mm femelle |
| Type de sortie de caisson | 90° en façade |
| Sortie côté treuil | Hexa 7 (6 pans de 7) mâle |
| Coloris | Blanc |
| Marque | Zurflüh-Feller |
Sortie triple cardan à 90° - Entrée Rond ø 12 femelle - Tige Hexa 7 - Blanc
Ref. D593AB
69,60 €
TTC
1 produit
Commande avant 14h expédiée le jour même !
* Sauf rupture de stock et fabrication de tabliers
* Sauf rupture de stock et fabrication de tabliers

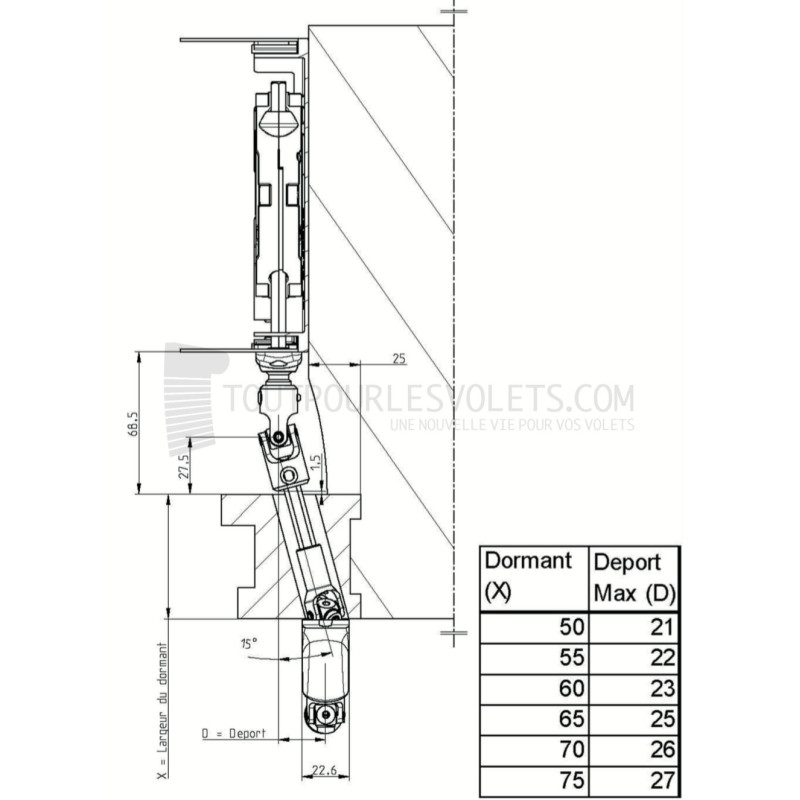

Ce kit de sortie de caisson triple cardan de chez Zurfluh Feller permet de déporter la sortie latéralement de plus ou moins 15°, afin d'échapper au bâti.
Il est composé d'une sortie double cardan à 90° en zamak et d'un bloc guide en PVC.

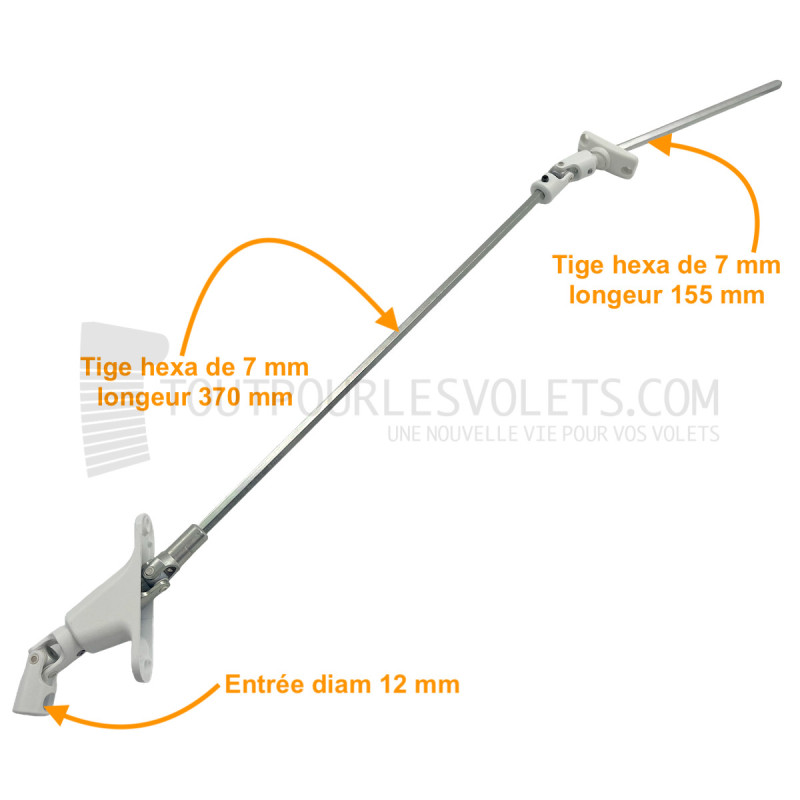

Sortie à 90°.Tige 6 pans de 7 mm.Longueur tige sortie : 370 mm utiles.
Longueur tige bloc guide PVC : 155 mm utiles.
Utilisation : pose en façade pour volets roulants pose traditionnelle.Platine Zamak 86 x 22,5 mm, entraxe de fixation 73 mm.Fixation par deux trous diam. 4 mm.Coloris blanc.Entrée Diamètre 12 mm.Livraison avec 1 vis diam. 5 mm.
Montage sur une manivelle dont le diamètre de tige est de 12 mm extérieur. Les 3 points à vérifier pour bien choisir sa sortie de caisson de volet roulant :1- Déterminer le genre de sortie de caisson (mâle ou femelle) et en mesure le diamètre ;2- Identifier le type de montage (en façade ou sous coffre) et le déport (45°, 90°, etc), puis déterminer la matière de la platine (zamak, PVC, acier, etc) ainsi que ses dimensions (dont les entraxes de fixation) ;3- Identifier la forme (6 pans ou carré) de la tige et en mesure le diamètre (a), ainsi que la longueur.
