Fiche technique Sortie 30° déportée - Entrée Rond ø 12 femelle - Tige Hexa 7 - Blanc:

Type Sortie de caisson
Entrée côté manivelle Rond ø 12 mm femelle
Type de sortie de caisson 30° sous coffre
Sortie côté treuil Hexa 7 (6 pans de 7) mâle
Coloris Blanc
Marque Zurflüh-Feller

Sortie 30° déportée - Entrée Rond ø 12 femelle - Tige Hexa 7 - Blanc

Ref. D773NG
28,98 €
TTC

21 produits

Paiement sécurisé

Pour compléter votre commande :

Commande avant 14h expédiée le jour même !
* Sauf rupture de stock et fabrication de tabliers
Commande avant 14h expédiée le jour même !
* Sauf rupture de stock et fabrication de tabliers

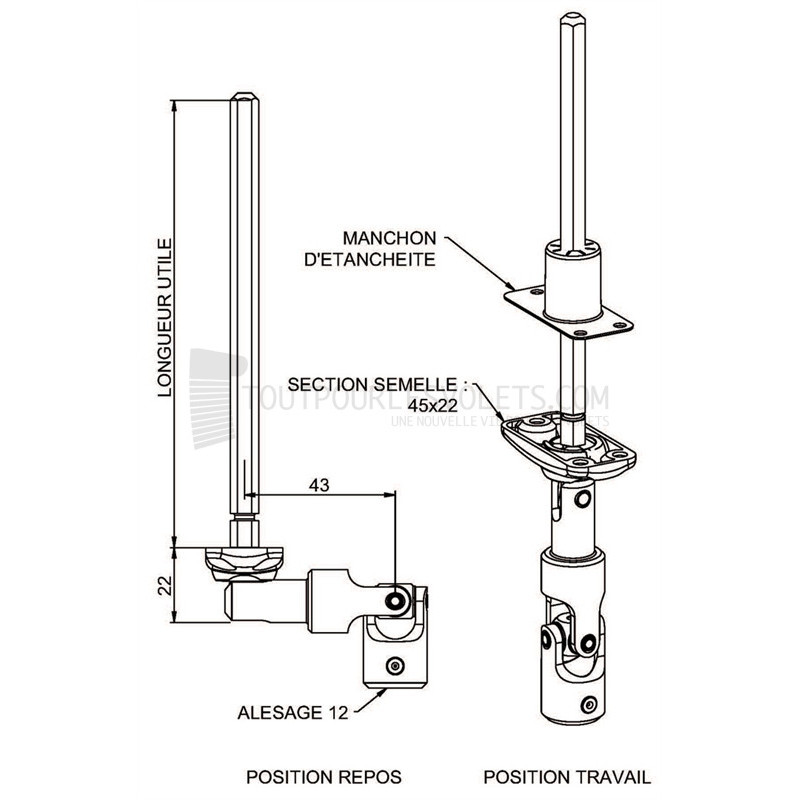

Cette sortie de caisson de volet roulant de chez Zurfluh Feller a la particularité de s'articuler et de déporter la manivelle de 43 mm, afin de permettre d'ouvrir la fenêtre sans être gêné par le cardan et la manivelle. Elle est particulièrement utilisée sur coffre PVC de type Bloc Baie, et s'installe sous coffre.

Sortie à 30°.
Tige 6 pans de 7 mm.
Longueur tige : 130 mm.
Utilisation : pose sous caisson pour volets roulants coffre PVC.
Platine Polybutylène 45 x 22 mm, entraxe de fixation 36 x 13 mm (3 trous).
Déport : 43 mm
Coloris blanc.
Entrée Diamètre 12 mm.
Livraison avec 1 vis diam. 5 mm et 3 vis 3,9 x 19 mm.

Montage sur une manivelle dont le diamètre de tige est de 12 mm extérieur.

Les 3 points à vérifier pour bien choisir sa sortie de caisson de volet roulant :
1- Déterminer le genre de sortie de caisson (mâle ou femelle) et en mesure le diamètre ;
2- Identifier le type de montage (en façade ou sous coffre) et le déport (45°, 90°, etc), puis déterminer la matière de la platine (zamak, PVC, acier, etc) ainsi que ses dimensions (dont les entraxes de fixation) ;
3- Identifier la forme (6 pans ou carré) de la tige et en mesure le diamètre (a), ainsi que la longueur.
