Embout pour Octo 40, pour roulement ø 28 mm
Embout pour Octo 40, pour roulement ø 28 mm
Embout pour Octo 40, pour roulement ø 28 mm
Embout pour Octo 40, pour roulement ø 28 mm
Embout pour Octo 40, pour roulement ø 28 mm
Embout pour Octo 40, pour roulement ø 28 mm
Embout pour Octo 40, pour roulement ø 28 mm
Embout pour Octo 40, pour roulement ø 28 mm

Embout pour tube Octo 40 - Support pour roulement diamètre 28 mm extérieur

Ref. 2003527
4,92 €
TTC

4 produits

Commande avant 14h expédiée le jour même !
* Sauf rupture de stock et fabrication de tabliers
Commande avant 14h expédiée le jour même !
* Sauf rupture de stock et fabrication de tabliers
Paiement sécurisé

Pour compléter votre commande :

Sortie côté entrainement
Diamètre intérieur Rond 28 mm
Diamètre extérieur
Type de tube Octo 40
Option Embout standard
Marque Simu

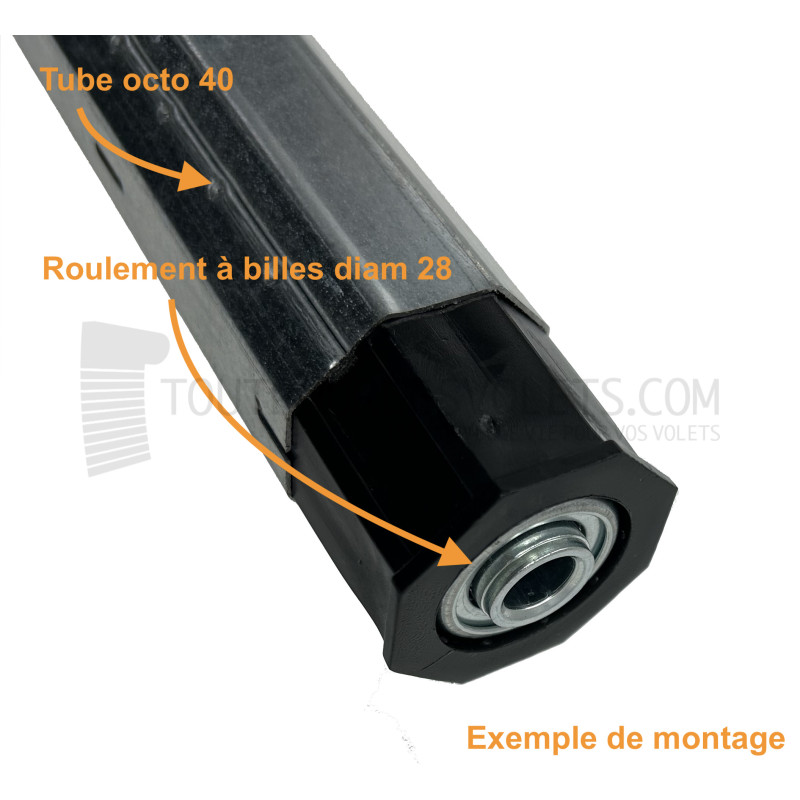

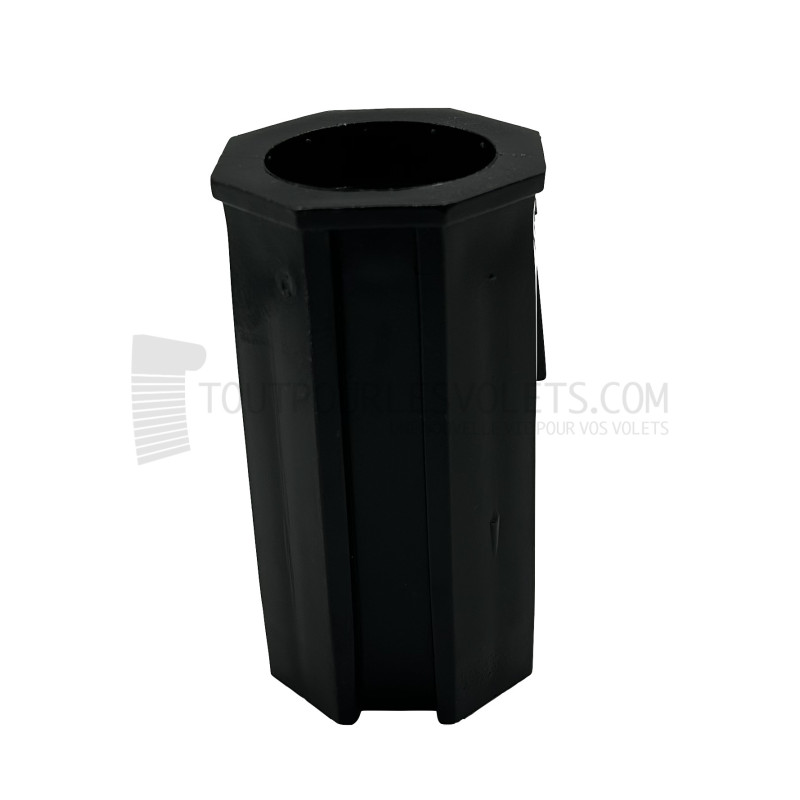

L'embout pour tube Octo 40 (réf. 2003527) s'emmanche dans l'extrémité du tube octogonal Octo 40, à l'opposé de la manœuvre dans un montage classique. Sa sortie extérieure est un support pour roulement de Ø 28 mm : le roulement à billes s'y loge et guide la rotation du tube côté caisson, à chaque montée et descente du tablier.

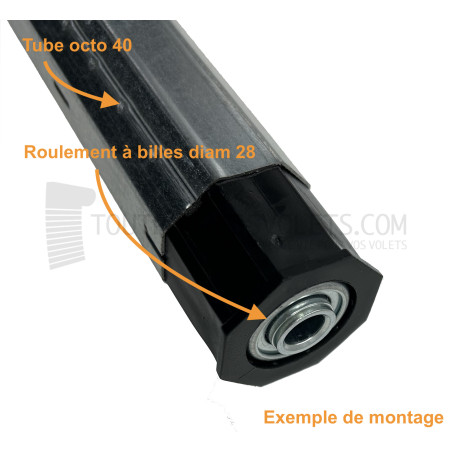

L'embout porte le roulement dans son logement rond de Ø 28 mm, par exemple le roulement à billes acier de Ø 28/12 mm (réf. 181700) ou le roulement de Ø 28/10 mm (réf. 181400). La sortie de l'embout, avec son roulement, se loge dans le support ou la sortie de caisson : la rotation reste libre et silencieuse, sans jeu sur l'axe du tube.

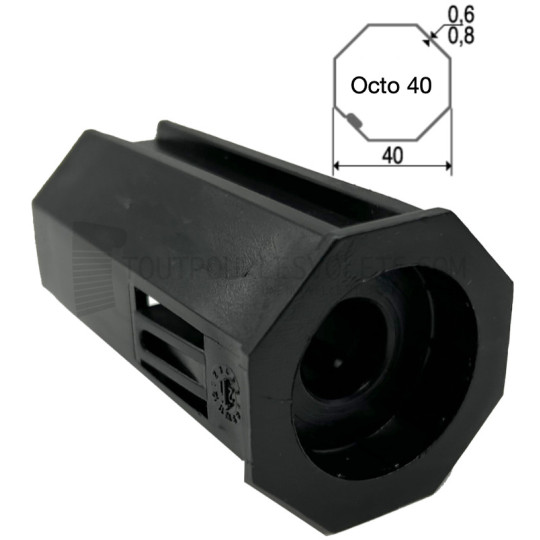

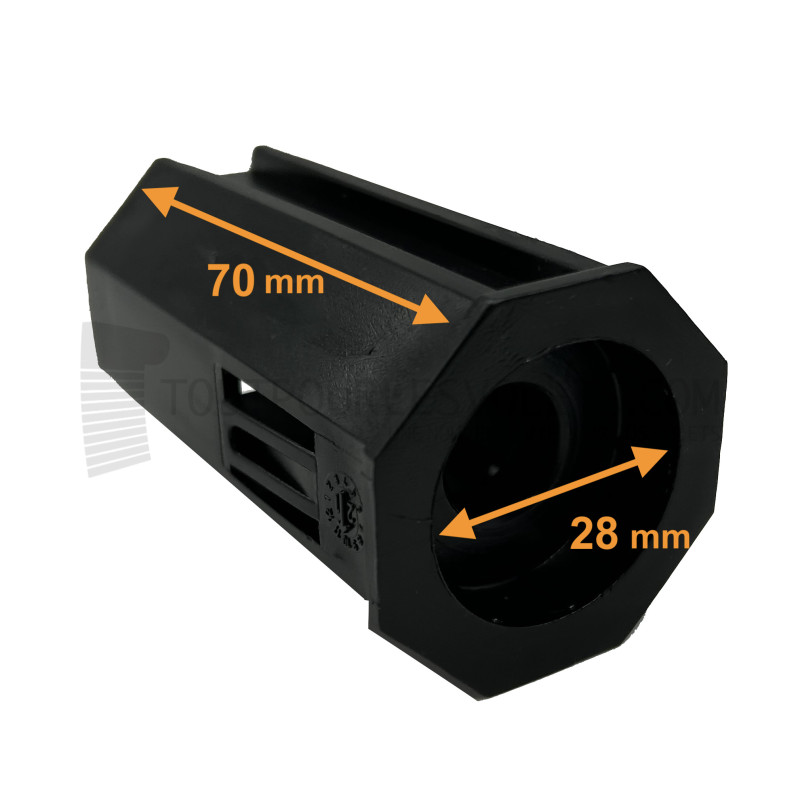

Long de 78 mm, cet embout standard Simu se pose côté opposé à la manœuvre : l'autre extrémité du tube porte son propre embout, à sortie carrée ou à crabot selon l'entraînement. Sans clips et sans butée escamotable, il se destine au montage classique à roulement, au droit du support du caisson.

Point important pour le montage : l'embout se reconnaît à son profil intérieur octogonal et à son logement de Ø 28 mm pour le roulement. Sur un tube d'un autre profil ou avec une sortie à téton, la pièce ne s'adapte pas.

Attention :

- Vérifiez votre tube : il doit être un octogonal Octo 40, de 40 mm d'un plat au plat opposé, mesuré avant de commander.

- Vérifiez votre embout d'origine : il porte un logement rond de Ø 28 mm pour le roulement, et non un téton sortant ni des clips pour poulie.

- Vérifiez le côté de pose : la référence se place à l'opposé de la manœuvre, jamais côté treuil.

- Vérifiez votre roulement : un diamètre extérieur de 28 mm, par exemple nos réf. 181700 ou 181400, à remplacer s'il est usé.

- Ne forcez pas l'emmanchement : un embout enfoncé de travers voile le tube et désaxe le tablier dans les coulisses.

À quoi sert l'embout pour tube Octo 40 à support pour roulement de Ø 28 mm ?

- S'emmancher dans l'extrémité du tube octogonal, côté opposé à la manœuvre, et assembler le tube avec le support ou la sortie de caisson.

- Porter le roulement à billes dans son logement de Ø 28 mm et guider la rotation du tube, sans frottement direct.

- Centrer le tube dans l'axe de rotation du caisson, au droit de son support.

- Compléter la réfection du tube : embout porte-roulement côté opposé, embout à sortie carrée ou à crabot côté manœuvre.

Compatibilité de l'embout pour tube Octo 40 support pour roulement diam 28 mm

Volets compatibles :

- Volets roulants dont le tablier s'enroule sur un tube octogonal Octo 40, de 40 mm d'un plat au plat opposé ; l'embout se pose à l'opposé de la manœuvre, quel que soit l'entraînement du volet.

- Montage : côté roulement, au droit du support ou de la sortie de caisson ; le côté manœuvre conserve son embout à sortie carrée ou à crabot.

Ce qu'il remplace :

- L'embout d'origine débroché, fendu ou disparu lors d'une dépose du tablier.

- Un embout au logement élargi par l'usure, dans lequel le roulement ne tient plus et prend du jeu.

Les 3 vérifications avant commande :

1. Le tube : un octogonal Octo 40, de 40 mm d'un plat au plat opposé, et non un Octo 60, un Octo 50 ou un tube rond.

2. La sortie : un logement rond de Ø 28 mm pour le roulement, sans clips ni butée escamotable, et non un téton sortant.

3. La position : côté opposé à la manœuvre, repérée avant la dépose de l'ancienne pièce.

Pièces associées : par exemple, le roulement à billes acier de Ø 28/12 mm, réf. 181700 ou le roulement à billes acier de Ø 28/10 mm, réf. 181400, qui se logent dans le support de l'embout et guident le tube sur son axe.

Tube correspondant : le tube octogonal Octo 40 de 1500 mm, le tube Octo 40 de 2000 mm, le tube Octo 40 de 2500 mm et le kit de tubes télescopiques Octo 40, réglable jusqu'à 2000 mm, sur lesquels l'embout s'emmanche.

Gamme voisine : la version escamotable à clips, réf. 2003531, qui reçoit en outre la poulie clipable des rénovations à sangle, et l'embout à téton acier de Ø 10 mm, réf. 252600, qui occupe le même emplacement côté caisson avec un téton pour axe, sans logement de roulement.

Incompatible avec :

- Les tubes d'autres profils : Octo 60, Octo 50, Octo 70, Hexa 50, ZF 45, ZF 54, ZF 64, Deprat 62 et Deprat 89 ne reçoivent pas cet embout.

- Le montage sur treuil : l'embout porte-roulement ne reçoit pas l'axe du treuil, qui exige une sortie carrée ou à crabot.

- Les roulements d'un autre diamètre extérieur : seul un roulement de Ø 28 mm se loge dans le support de l'embout.

Embout pour tube Octo 40, support pour roulement diamètre 28 mm extérieur, réf. 2003527Embout Simu pour tube Octo 40, logement rond de Ø 28 mm pour roulement à billes

Caractéristiques techniques de l'embout pour tube Octo 40

CaractéristiqueValeur
Référence 2003527
Marque Simu
Type de pièce Embout porte-roulement (embout standard)
Type de tube Octogonal Octo 40, 40 mm
Sortie extérieure Support pour roulement de Ø 28 mm
Diamètre intérieur Rond 28 mm
Roulement associé Roulement à billes Ø 28/12 réf. 181700 ou Ø 28/10 réf. 181400
Longueur 78 mm
Position de pose Côté opposé à la manœuvre
Système Embout long, sans clips ni butée escamotable
Option Embout standard
Contenu du lot 1 embout

Check-list avant achat

- Mon tube est un octogonal Octo 40, à 8 côtés de 40 mm de large, mesuré de plat à plat.

- Mon embout d'origine porte un logement rond de Ø 28 mm pour le roulement, et non un téton sortant ni des clips pour poulie.

- Mon roulement à billes est un Ø 28 mm extérieur, par exemple nos réf. 181700 ou 181400 ; s'il est usé, je le remplace en même temps que l'embout.

- La pose se fait côté opposé à la manœuvre, jamais côté treuil.

- Le côté manœuvre porte son propre embout, à sortie carrée ou à crabot : cette référence ne le remplace pas.

Erreurs fréquentes à éviter

« L'embout tourne dans le tube sans l'entraîner : le tube n'est pas un Octo 40 — contrôlez le profil octogonal et la largeur de 40 mm avant de forcer. »

« Le roulement ne tient pas dans le support : son diamètre extérieur dépasse 28 mm ou le logement de l'ancien embout est élargi — revenez à un roulement de Ø 28 mm, par exemple nos réf. 181700 ou 181400, et à un embout neuf. »

« La pièce reçue porte des clips latéraux : il s'agit de la version escamotable pour poulie clipable, réf. 2003531, plus longue de 102 mm, prévue pour les rénovations à sangle : l'embout standard réf. 2003527, sans clips, reste le bon choix pour un montage classique. »

Cas de remplacement

- Remplacement d'un embout d'origine débroché, fendu ou perdu lors d'une dépose du tablier.

- Réfection du tube octogonal : embout porte-roulement côté opposé, embout à sortie carrée ou à crabot côté manœuvre, roulement neuf.

- Volet dur à la manœuvre ou jeu dans la rotation : l'embout et son roulement se remplacent ensemble.

- Changement de roulement : si son logement est sain, l'embout se conserve et reçoit le roulement neuf de Ø 28 mm.

Comment monter l'embout pour tube Octo 40 étape par étape

- Étape 1 : déroulez le volet jusqu'en bas et ouvrez le coffre pour accéder au tube octogonal. Désolidarisez le tablier du tube.

- Étape 2 : repérez le côté de pose : l'embout se pose à l'opposé de la manœuvre, au droit du support ou de la sortie de caisson.

- Étape 3 : déboîtez l'ancien embout de l'extrémité du tube en le rétractant dans le tube et sortez son roulement du support ou de la sortie de caisson.

- Étape 4 : comparez les pièces : profil octogonal Octo 40, logement rond de Ø 28 mm, sans clips ni butée escamotable, longueur de 78 mm.

- Étape 5 : contrôlez le roulement : il doit tourner librement, sans jeu ni point dur ; remplacez-le s'il est usé, par exemple par nos réf. 181700 ou 181400.

- Étape 6 : enfoncez l'embout dans l'extrémité du tube, empreinte octogonale orientée comme la pièce d'origine.

- Étape 7 : présentez la sortie de l'embout, avec son roulement, dans le support ou la sortie de caisson, puis réengagez le tube dans ses supports en ressortant une partie de l'embout du tube si nécessaire, sans forcer sur l'axe.

- Étape 8 : refermez le coffre et contrôlez la manœuvre sur toute la course : le tablier monte et descend sans point dur ni frottement.

FAQ sur l'embout pour tube Octo 40

Q : Sur quel tube cet embout se fixe-t-il ?

R : Sur un tube octogonal Octo 40, de 40 mm mesurés d'un plat au plat opposé, et non de sommet à sommet. Les tubes ronds et les autres profils octogonaux ou hexagonaux ne le reçoivent pas.

Q : Quel roulement se loge dans le support ?

R : Un roulement à billes de Ø 28 mm extérieur, par exemple notre acier Ø 28/12 réf. 181700 ou notre Ø 28/10 réf. 181400. Le roulement à billes nylon de Ø 28/12, réf. 2003455, s'y loge aussi.

Q : De quel côté de la manœuvre se pose-t-il ?

R : Du côté opposé à la manœuvre, au droit du support ou de la sortie de caisson, jamais côté treuil : le montage sur treuil exige, lui, une sortie carrée ou à crabot.

Q : Faut-il prévoir un coussinet de Ø 28 mm ?

R : Non : le roulement se loge directement dans le support de l'embout, qui tient lieu de coussinet. Aucune bague supplémentaire n'est nécessaire.

Q : Quelle est la longueur de cet embout ?

R : 78 mm. Il ne faut pas le confondre avec la version escamotable pour poulie clipable, réf. 2003531, qui mesure 102 mm au total.

Q : Remplace-t-il un embout à téton acier de Ø 10 mm ?

R : Non : l'embout à téton acier, réf. 252600, sort un axe qui tourne directement dans le palier. La référence 2003527 offre un logement femelle de Ø 28 mm qui reçoit le roulement : les deux ne s'échangent pas.

Q : Comment se nomme cette pièce chez les fabricants ?

R : Embout long Simu, embout standard pour Octo 40, embout porte-roulement ou embout pour roulement de Ø 28 mm : ces désignations couvrent la même pièce, un embout de tube octogonal dont la sortie extérieure reçoit un roulement de Ø 28 mm côté opposé à la manœuvre.
