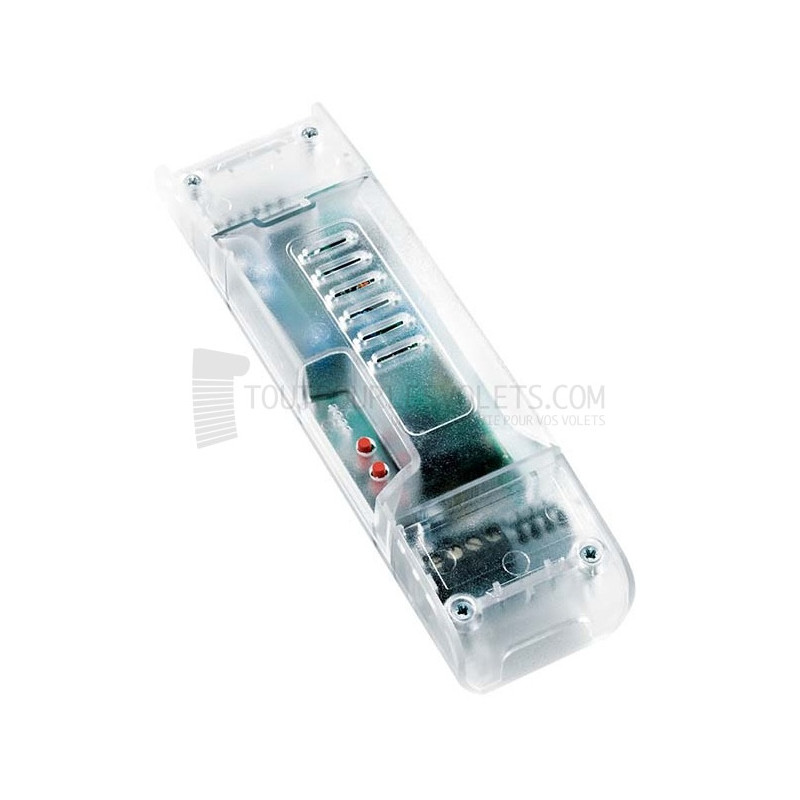

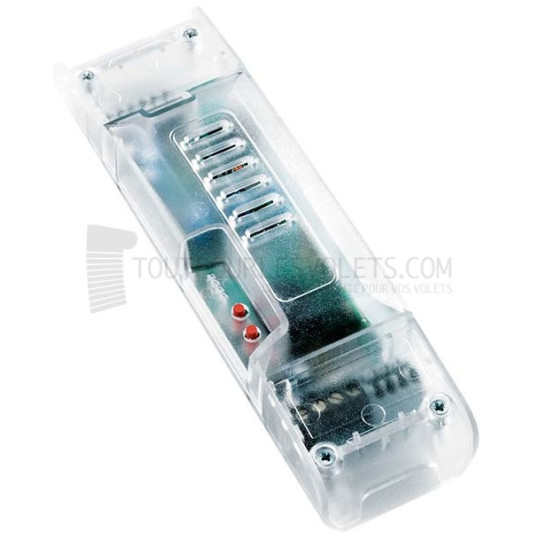

Variateur esclave pour la commande de led 1 couleur - Blanc dynamique ou RGB 12/24 Vdc
Ref. TVRGBD000ST24
165,60 €
TTC
Commande avant 14h expédiée le jour même !
* Sauf rupture de stock et fabrication de tabliers
* Sauf rupture de stock et fabrication de tabliers
-
Vous avez une question ?
Obtenez une réponse de la part de clients qui ont utilisé ce produit
Fiche technique Variateur esclave pour la commande de led 1 couleur - Blanc dynamique ou RGB 12/24 Vdc
add_circle_outline| Marque | Teleco Automation |
|---|
Ce variateur esclave Teleco (réf. TVRGBD000ST24, 3 × 4 A) pilote des rubans LED 12/24 Vdc à anode commune – 1 couleur, blanc dynamique ou RGB. Il se raccorde à un variateur maître Teleco à récepteur radio intégré (gamme RGBD/RGB) et réplique ses sorties en parfaite synchronisation : variation, fonctions Light memory (mémoire du dernier niveau d'allumage), Fade (allumage/extinction progressifs) et ambiances lumineuses. Idéal pour les faux plafonds, il permet d'étendre l'installation à des longueurs de rubans supplémentaires sans surcharger le maître : jusqu'à 5 esclaves par maître, câble de raccordement fourni (30 cm max).
Attention :
- Dispositif ESCLAVE sans récepteur radio : il ne fonctionne pas seul. Il se raccorde à un variateur maître Teleco à récepteur radio intégré (ex. TVRGBDU868ST30, TVRGBDU868NT24, TVRGBDU868BST30), sur lequel se mémorisent les émetteurs (jusqu'à 42).
- Rubans LED à ANODE COMMUNE exclusivement (1 couleur, blanc dynamique ou RGB). Une inversion de polarité détruit les LED : vérifier le câblage avant toute mise sous tension.
- 4 A maximum par sortie : 50 W par sortie en 12 V, 100 W en 24 V. Prévoir des câbles dimensionnés pour la charge maximale (section 2,5 mm²).
- Boîtier IP20 : installation intérieure, sèche et ventilée. Ne pas encastrer dans un matériau isolant (laine de verre, polystyrène). Pour l'extérieur, utiliser la version esclave boîtier IP54 : TVRGBD000BST24.
- Alimentation 12/24 Vdc conforme à la norme IEC 60950-1, protégée contre les courts-circuits et les surtensions.
À quoi sert le variateur esclave TVRGBD000ST24 ?
- Étendre une installation RGBD existante : répliquer les sorties du maître sur des rubans supplémentaires, jusqu'à 5 esclaves par maître.
- Piloter de grandes longueurs de rubans sans surcharger le maître : chaque esclave fournit 3 sorties synchronisées de 4 A.
- Garder toutes les zones synchronisées : les esclaves répètent la variation, les ambiances, le Fade et la Light memory du maître.
- S'intégrer dans les faux plafonds : format compact 165 × 47 × 35 mm, montage en espace technique accessible et ventilé.
Compatibilité du variateur TVRGBD000ST24
Maîtres compatibles :
Variateurs Teleco à récepteur radio intégré acceptant des esclaves (gamme RGBD/RGB), par exemple : TVRGBDU868ST30 (faux plafond), TVRGBDU868NT24 (profil aluminium), TVRGBDU868BST30 (boîtier IP54, pergolas et vérandas). Raccordement par le câble maître-esclave fourni (longueur max 30 cm).
Rubans compatibles :
- Rubans LED 12/24 Vdc à anode commune : 1 couleur, blanc dynamique (CCT) ou RGB.
Émetteurs (via le maître) :
- Jusqu'à 42 émetteurs mémorisables sur le maître, dont l'émetteur 7 canaux EVO (TVEVO868N07BD) préréglable pour 4 ambiances lumineuses.
- Capteur Green Mouse (TVTLL868N30) pour une régulation automatique du niveau de lumière.
Incompatible avec :
- Un usage autonome, sans maître (pas de récepteur radio).
- Les rubans LED à cathode commune et les rubans 230 V.
Caractéristiques techniques du variateur TVRGBD000ST24
| Caractéristique | Valeur |
|---|---|
| Référence | TVRGBD000ST24 |
| Type | Esclave 3 × 4 A – sans récepteur radio, réplique un maître |
| Alimentation | 12/24 Vdc (alimentation conforme IEC 60950-1, protégée courts-circuits et surtensions) |
| Sorties | 3 sorties synchronisées, rubans LED à anode commune (1 couleur, blanc dynamique, RGB) |
| Puissance max par sortie | 4 A – 50 W (12 V) / 100 W (24 V) |
| Puissance max totale | 150 W (12 V) / 300 W (24 V) |
| Section de câbles (charge max) | 2,5 mm² |
| Température de fonctionnement | -20 °C à +50 °C |
| Indice de protection | IP20 (variante boîtier IP54 : TVRGBD000BST24) |
| Dimensions | 165 × 47 × 35 mm |
| Raccordement maître | Câble maître-esclave fourni (longueur max 30 cm) – jusqu'à 5 esclaves par maître |
| Mémoire d'état | À la mise sous tension, restaure l'état précédent l'extinction (allumé/éteint) |
| Conformité | Directive européenne 2014/53/UE (déclaration complète sur telecoautomation.com/ce) |
Check-list avant achat
- Mon installation comporte déjà (ou prévoit) un variateur maître Teleco à récepteur radio intégré, acceptant des esclaves.
- Mes rubans LED sont en 12/24 Vdc à anode commune (1 couleur, blanc dynamique ou RGB).
- La puissance par sortie ne dépasse pas 50 W (12 V) ou 100 W (24 V), soit 4 A.
- L'emplacement prévu est intérieur, sec et ventilé (IP20) ; sinon, version TVRGBD000BST24 (IP54).
- Mon alimentation 12/24 Vdc est conforme IEC 60950-1 et dimensionnée pour la charge totale.
Erreurs fréquentes (issues du SAV)
« L'esclave ne répond pas : il a été installé seul, sans maître — ce dispositif n'a pas de récepteur radio, les télécommandes se mémorisent sur le maître. »
« Les LED ne s'allument pas ou grillent : rubans à cathode commune ou polarité inversée — cet esclave commande exclusivement des rubans à anode commune. »
« L'esclave se coupe ou clignote : surcharge, plus de 4 A par sortie — répartir les rubans sur un esclave supplémentaire ou passer en 24 V. »
« Une zone n'est plus synchronisée : câble maître-esclave débranché ou trop long (30 cm max), ou 6e esclave ajouté (maximum 5 par maître). »
« L'esclave a surchauffé dans le faux plafond : encastré dans un isolant — à remonter dans un espace sec et aéré. »
Cas de remplacement
Cet esclave est souvent installé ou remplacé lors de :
- L'extension d'un faux plafond LED : nouveaux rubans pilotés en synchronisation avec l'installation existante.
- Le remplacement d'un esclave défectueux (surtension, surcharge, chauffe) sans toucher au maître ni aux émetteurs mémorisés.
- L'augmentation de la puissance totale : répartir les rubans entre maître et esclaves plutôt que de surcharger une seule sortie.
FAQ
Q : Ce variateur se commande-t-il par télécommande ?
R : Pas directement. C'est un esclave : les émetteurs (jusqu'à 42) se mémorisent sur le maître, et l'esclave réplique ses sorties. Sans maître, il est inactif.
Q : Combien d'esclaves puis-je raccorder ?
R : Jusqu'à 5 esclaves par maître, reliés par le câble maître-esclave fourni (longueur maximale 30 cm).
Q : Quelle différence avec la TVRGBD000BST24 ?
R : Fonctions identiques en boîtier IP54 : la BST24 s'installe en extérieur (pergolas, vérandas), la ST24 en intérieur (faux plafonds, espaces techniques).
Q : Quelle puissance maximum par sortie ?
R : 4 A par sortie, soit 50 W en 12 V ou 100 W en 24 V — 150 W / 300 W au total sur les 3 sorties. Au-delà, ajouter un esclave ou passer en 24 V.
Q : Que se passe-t-il après une coupure de courant ?
R : Chaque dispositif retrouve à la mise sous tension l'état qu'il avait avant l'extinction (allumé ou éteint) : pas de réallumage intempestif nocturne.
