Kit de manoeuvre à Treuil - Octo 40

Optez pour le confort d'esprit avec notre kit de manœuvre à treuil prêt à poser !

Vous ne trouvez pas le treuil adéquat dans notre sélection ?

Plusieurs pièces de votre système à manivelle sont endommagées ou obsolètes ?

Nous avons le solution pour vous ! On vous a créé des kits super pratiques pour vous simplifier la vie !

On garde l’essentiel:

- le tablier existant est conservé,

- l’axe et l’ensemble des autres pièces sont changés.

Pourquoi choisir le kit de manœuvre manuel octo de 40 pour rénover son volet roulant ?

Plus besoin de se poser de questions sur l’installation existante : autant en profiter pour tout remettre à neuf.

Que vous ayez un volet roulant rénovation, un volet roulant traditionnel, un bloc baie ou un caisson tunnel, notre kit s’adaptera grâce aux différents supports et pièces fournis que cela soit coté manœuvre ou opposé manœuvre.

Ce kit est composé d'accessoires optimisés afin de s'adapter à plus de 90 % des montages de volets roulants du marché.

Vous avez un doute ? Envoyez nous vos photos.

Un kit manuel à treuil avec tube octo de 40 mm qui a tout prévu :

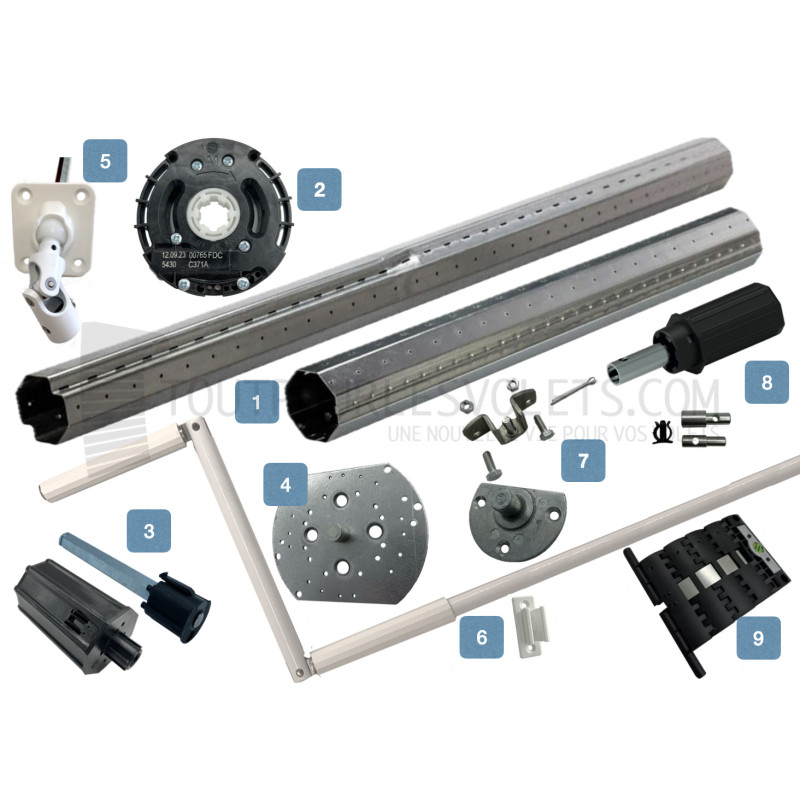

Composition du kit :

1 - Tube acier octo diam. 40 mm, et rallonge télescopique, permettant d'équiper un volet roulant jusqu'à 2000 mm de large.

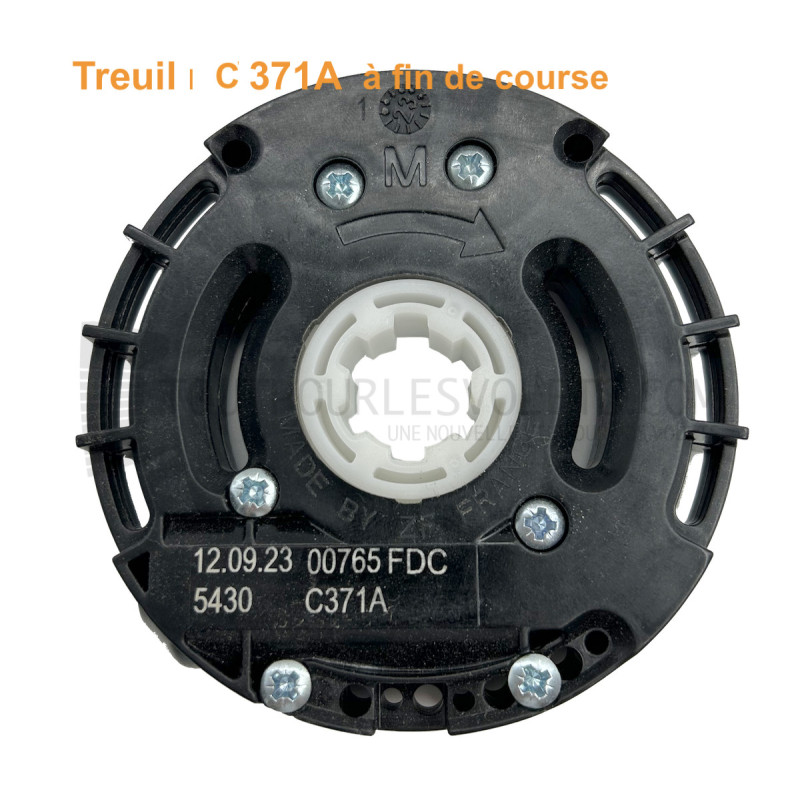

2 - Treuil débrayable avec fin de course. Poids maxi à soulever : 20 Kg.

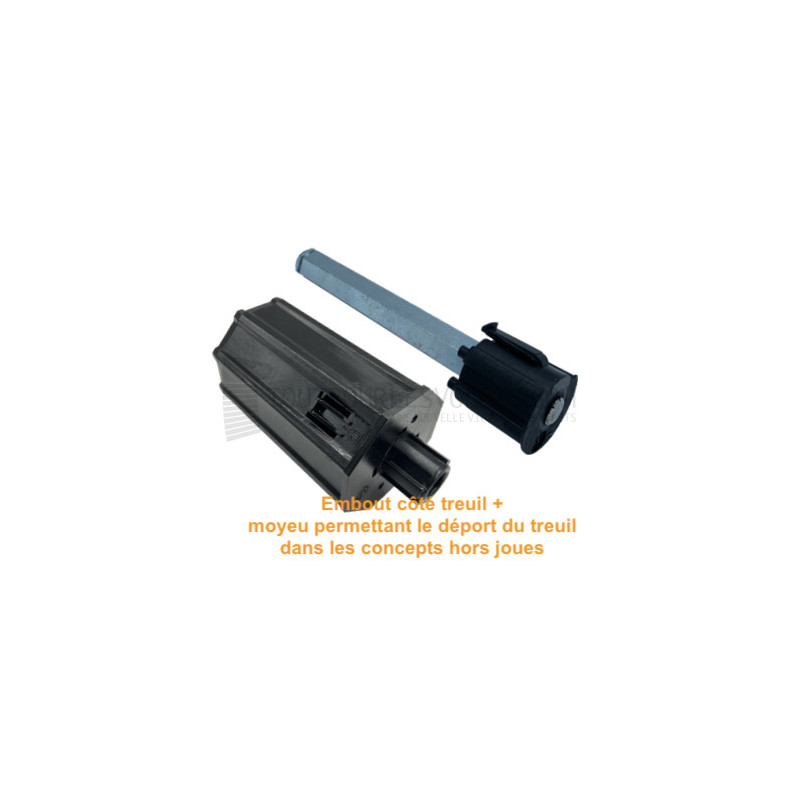

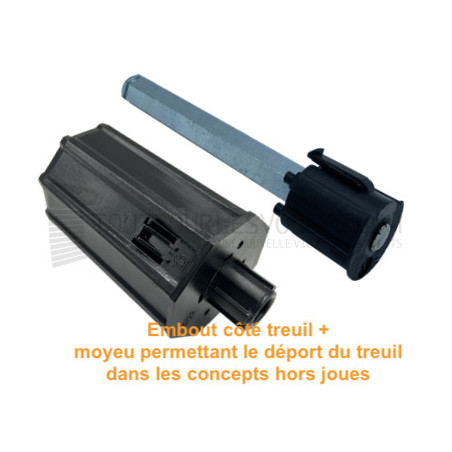

3 - Embout côté treuil + moyeu permettant le déport du treuil dans les concepts hors joues.

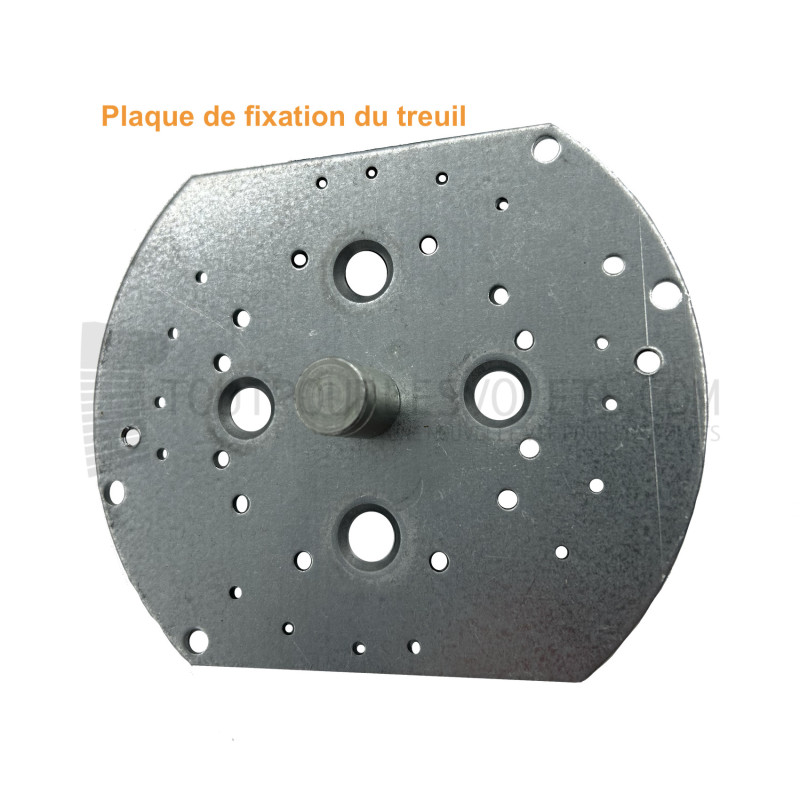

4 - Plaque de fixation du treuil, dans le cas où l'existant ne le permet pas.

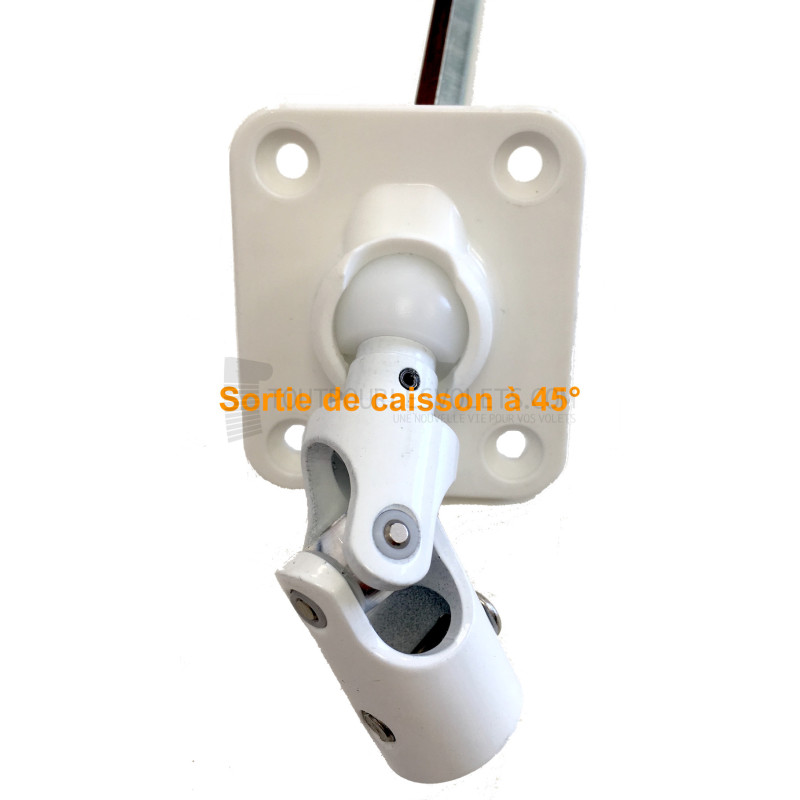

5 - Sortie de caisson à 45° (façade ou sous coffre) Blanc avec tige de 300 mm

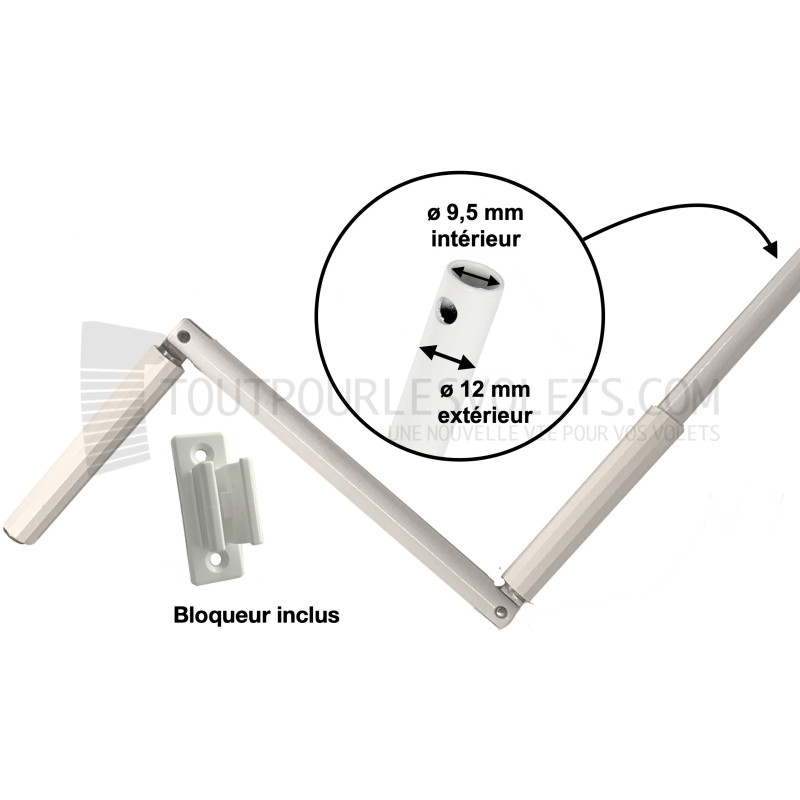

6 - Manivelle L1300 mm Blanc + Bloqueur de manivelle Blanc.

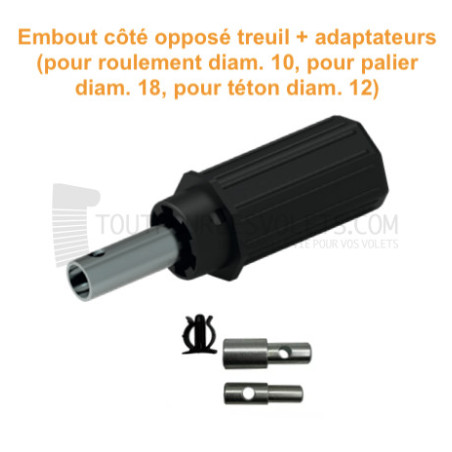

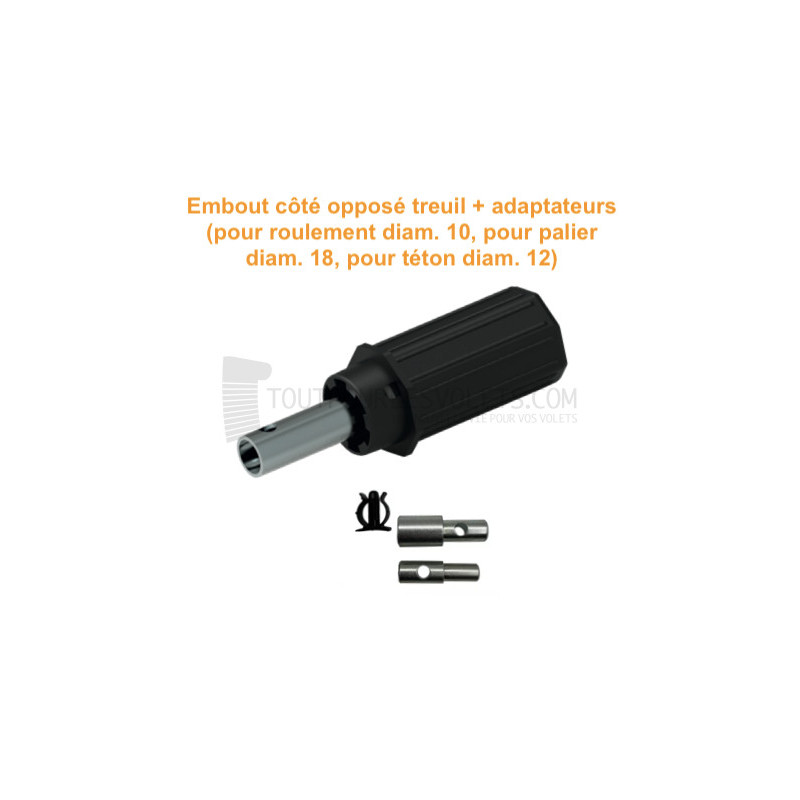

7 - Embout côté opposé treuil + adaptateurs (pour roulement diam. 10, pour palier diam. 18, pour téton diam. 12).

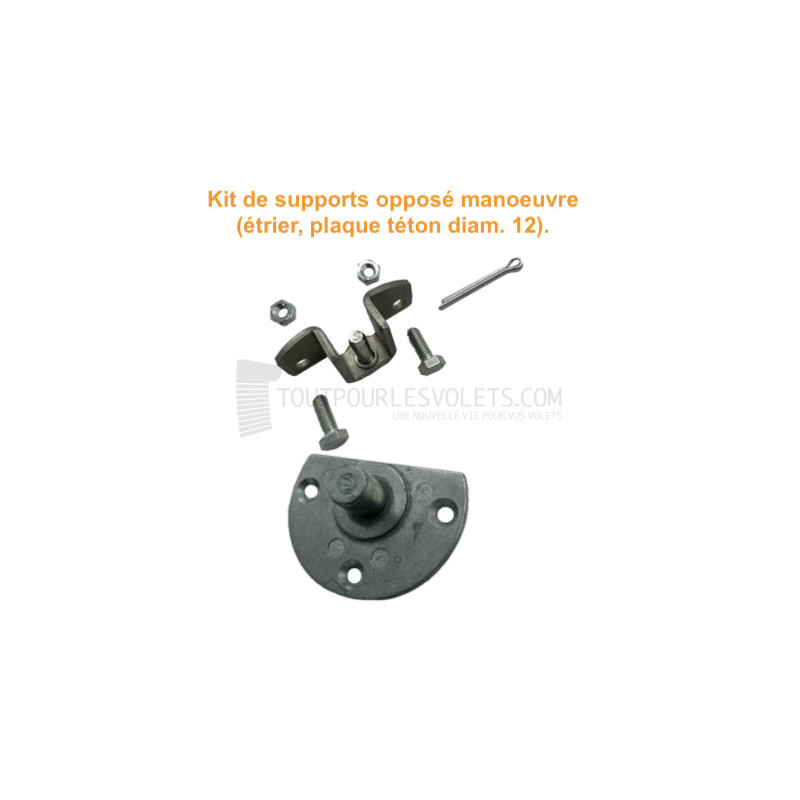

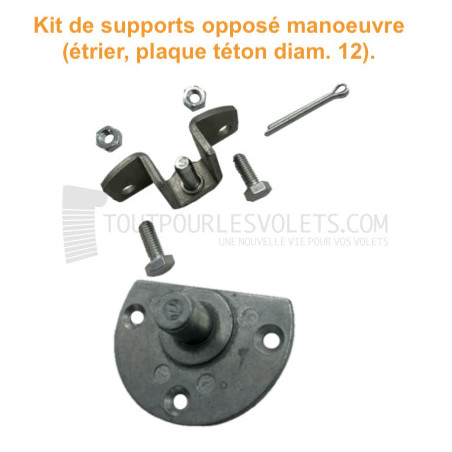

8 - Kit de supports opposé manoeuvre (étrier, plaque téton diam. 12).

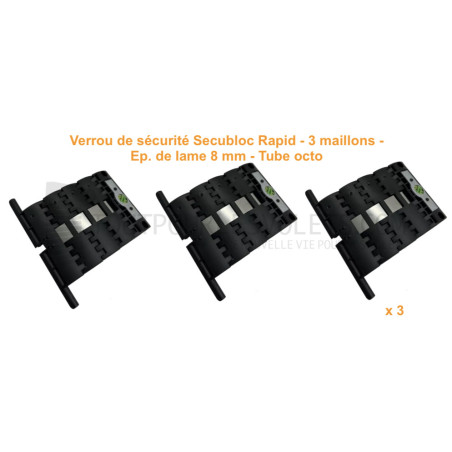

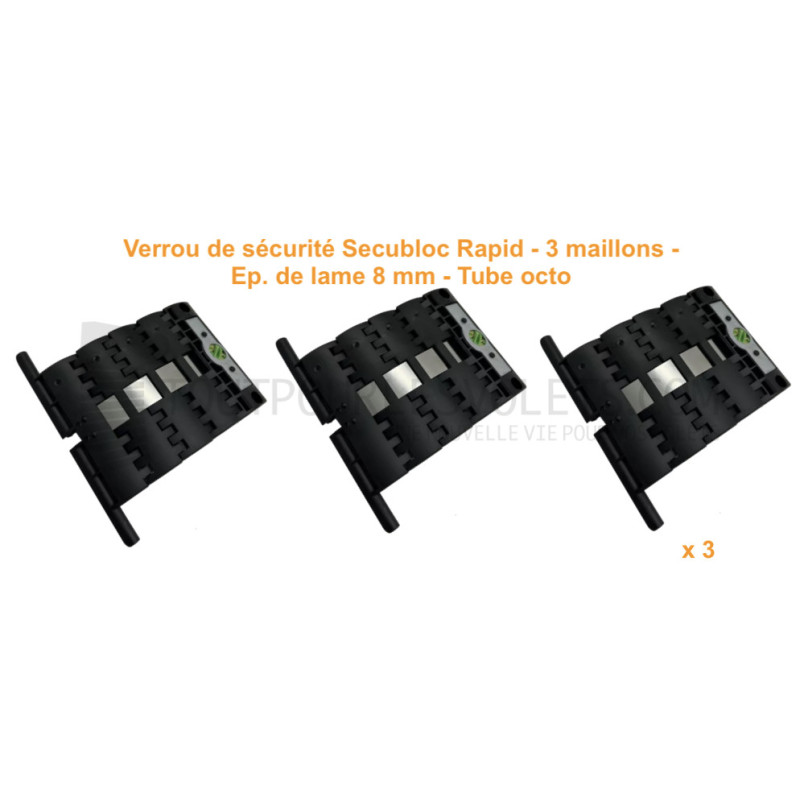

9 - Attaches verrous anti-soulèvement pour lames de 8 et 14 mm d'épaisseur (x 3).

10 - Une notice claire et précise ! (Promis)

Changer le mécanisme de son volet manuel : pas besoin d’être un expert

La première étape est le démontage de l’existant.

A - Déroulez totalement le volet jusqu’en bas.

B - Démontez l’ancien système de manoeuvre (à manivelle ou à sangle).

C - Ouvrez la face avant ou la sous face pour avoir accès à l’intérieur du coffre du volet roulant.

D - Détachez les attaches de l’axe, puis retirer le tube d’enroulement existant.

La deuxième étape est le choix et installation des supports.

Vous trouverez sur la notice les différentes configurations de pose avec les supports associés (promis, c’est facile à suivre).

La troisième étape est de fixer l’axe.

A - Fixez l’axe en installant l’embout (et éventuellement son moyeu) dans le treuil

B - Engagez l’embout côté opposé manoeuvre dans son logement. S’il s’agit de l’étrier, immobilisez-le avec la goupille fendue.

C - Insérez la tige de la sortie de caisson dans le treuil, et fixez-là. Fixez la manivelle dans la sortie de caisson. Manoeuvrez la manivelle dans le sens de la descente, jusqu’à atteindre un point dur (butée basse).

D - Verrouillez l’axe télescopique avec les vis fournies. Vérifiez que l’axe est bien horizontal.

Vous pouvez maintenant installer les verrous fournis sur votre tablier pour le remonter.

Comment choisir le kit adapté pour vos fenêtres ou portes-fenêtres ?

Ce kit est conçu pour soulever un poids total de 20 kg.

Voici comment calculer le poids de votre tablier:

Étape 1 : Déterminez l’épaisseur et la hauteur de vos lames

•Lames de 8 mm : pour une hauteur de lame comprise entre 30 et 45 mm.

•Lames de 14 mm : pour une hauteur de lame comprise entre 50 et 70 mm.

Étape 2 : Reportez-vous aux abaques ci-joint:

L’astuce de toutpourlesvolets : et si vous passiez à la motorisation ?

Et si vous en profitiez pour motoriser votre volet !

Nos kits de motorisation permettent d'apporter une réponse efficace à la modernisation des volets roulants manuels, et présentent plusieurs avantages :

- le tablier existant est conservé,

- seul l'axe de manoeuvre manuel est remplacé par un axe spécifique pré-équipé du système de motorisation,

- le kit s'adapte sur les supports existants sans modifier la configuration de pose du volet,

- plus de confort : un clic remplace 40 tours de manivelle !

L’ensemble de nos kits de motorisation filaires ou radios se trouvent ici.
