Fiche technique Becker R12/17C E14:

Réglage moteur Automatique (sur effort)
Diamètre du moteur ø 45 à 50 mm
Puissance moteur 12 / 15 Nm - Pour petite porte fenêtre
Option
Marque Becker
Technologie moteur Filaire

Téléchargement:

Becker R12/17C E14

Ref. R12-17-E14
104,40 €
TTC

3 produits

Paiement sécurisé

Sélectionnés pour vous :

Commande avant 14h expédiée le jour même !
* Sauf rupture de stock et fabrication de tabliers
Commande avant 14h expédiée le jour même !
* Sauf rupture de stock et fabrication de tabliers

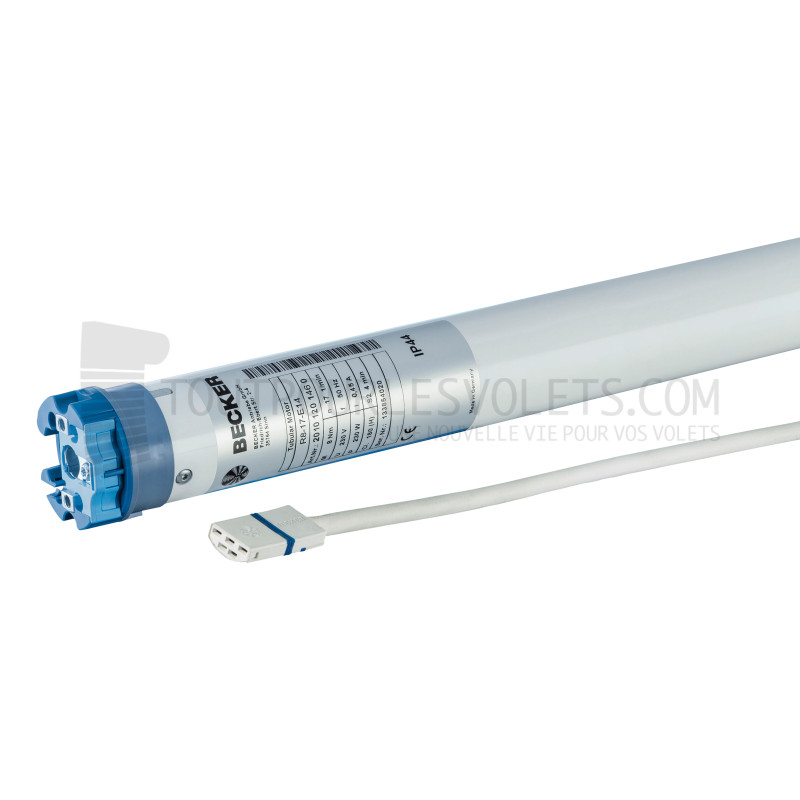

Becker E14 12/17 : le moteur volet roulant filaire à fin de course électronique


Le moteur E14 12/17 appartient à la gamme E14 de chez Becker. Il s'agit d'un moteur Becker filaire à fin de course électronique, de diamètre 45 mm, avec câble d’alimentation débrochable (il suffit d'utiliser un petit tournevis testeur d'électricien, ce qui est très pratique pour le remplacement des moteurs défectueux) et un système de réglage des fins de courses simple, que le volet soit équipé ou non de butées sur la lame finale, et sans kit de réglage spécial.
Ce moteur est tout indiqué pour la plupart des volets roulants de fenêtre et de petite porte fenêtre.

A noter -> le moteur E14 12/17 remplace les anciens moteurs Becker suivants :
- C PRO+ 12/17
- C PR+ 12/17
- PR+ 12/17
- Pico R+ 12/17

Becker E14 12/17

Moteur Becker E14 volet roulant

Les + du moteur Becker E14 12/17 :


- Détection d'obstacle dans le sens de la descente avec dégagement de l'obstacle (si utilisation d'attaches rigides sur le volet roulant) et dans le sens de la montée (sécurité antigel)
- Réglage des fins de course simple via l'inverseur ou cable de réglage (non fourni)
- Détection automatique des fins de course en cas d'utilisation de verrous et de butées de volet roulant
- Butée supérieure lente
- Adaptation dynamique du couple aux modifications du volet roulant
- Augmentation automatique de la pression exercée sur les verrous
- Branchement en parallèle possible

Les accessoires complémentaires pour le moteur Becker E14 12/17 :


Vous trouverez sur notre boutique l’ensemble des accessoires nécessaires pour la motorisation de votre volet roulant :
- des adaptations moteur volet Becker : elles permettent d’intégrer parfaitement le diamètre du moteur au diamètre du tube ;
- des supports moteur Becker volet roulant : adaptés à toutes les configuration de pose, ces accessoires moteur Becker vous permettront de fixer l’axe motorisé côté moteur ;
- des interrupteurs volet roulant.

Accessoires moteurs Becker

Encombrement et dimensions moteur Becker volet roulant

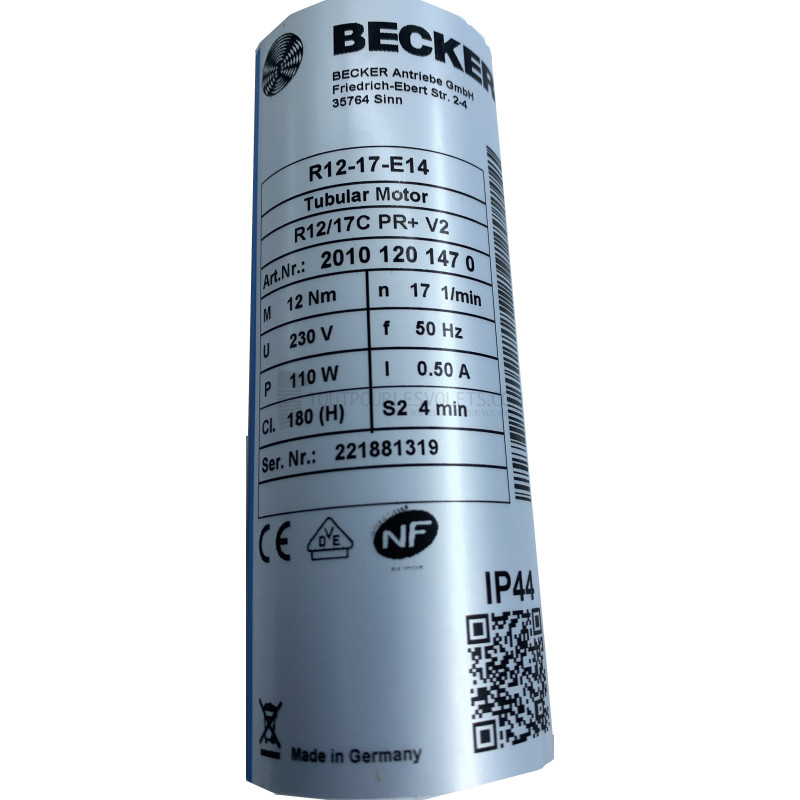

Caractéristiques du moteur Becker E14 12/17 :



Cage de fins de courses électronique (capacité de la cage : 64 tours)
Couple : 12 Nm
Vitesse : 17 tours / minute
Diamètre (C) : 45 mm (gamme diamètre 50 mm)
Longueur totale (L3) : 529 mm
Longueur dans le tube (L2) : 513 mm
Epaisseur de la tête moteur (L4) : 16 mm
Tension nominale : 230 V CA / 50 Hz
Intensité : 0,5 A
Puissance absorbée : 110 W
Temps de fonctionnement avant déclenchement de la sécurité : 4 minutes (ce moteur n'est pas destiné à un usage continu)
Indice de protection : IP 44

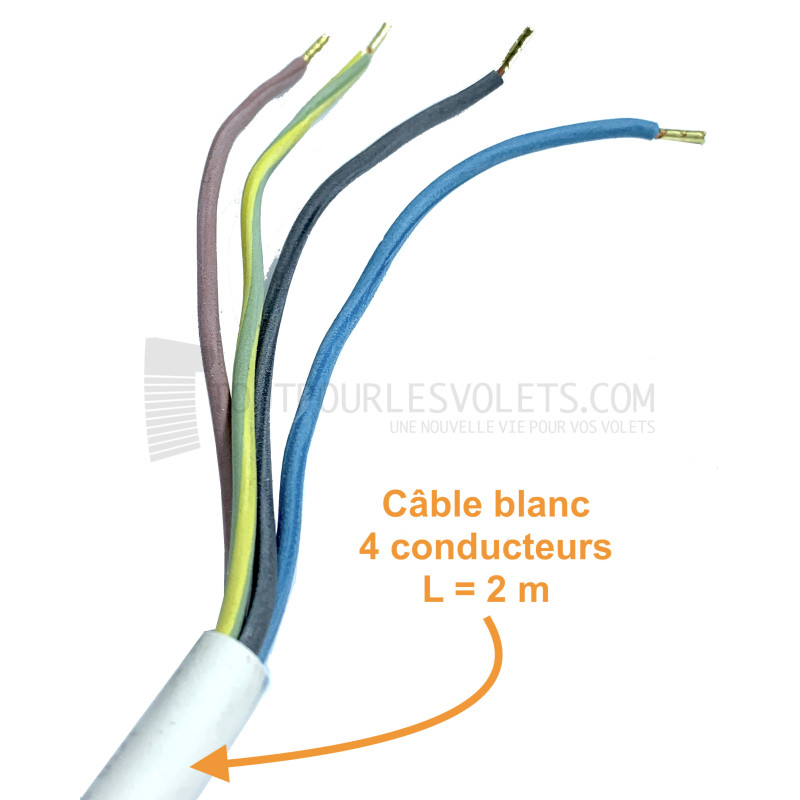

Livré avec un câble blanc 4 conducteurs de 2 m. Le câble est débrochable.
Le moteur est à installer dans un tube positionné à l'horizontale.

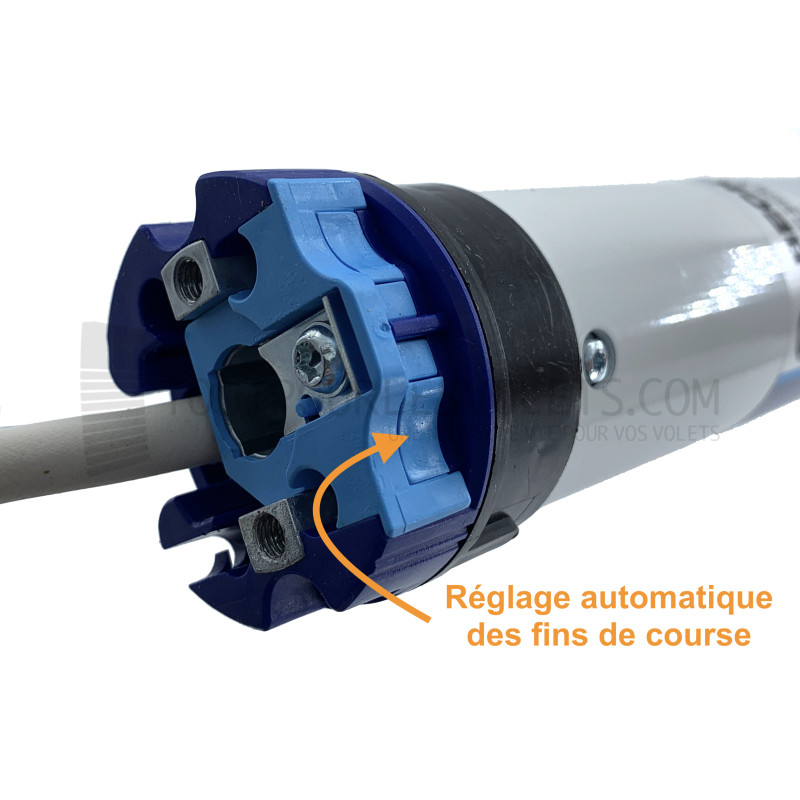

Comment régler le moteur volet roulant Becker E14 12/17 :


A noter : Les moteurs avec fin de course électronique du type E14 identifient et programment automatiquement les positions de fin de course lorsque des butées ont été prévues. En l’absence de butées, il faut faire une programmation des points d’arrêt finaux.
Pour qu’ils puissent identifier sans erreur la position de fin de course supérieure, il faut la présence d‘une butée (butée invisible dans la lame finale ou butée d‘arrêt).
Les fins de courses peuvent être réglées de deux façons : avec un câble de réglage ou avec un inverseur. Dans la mesure où tous les moteurs filaires sont reliés généralement à un inverseur, nous allons nous concentrer sur le réglage des fins de courses à l'aide de l'inverseur de commande.

1- Réglage de la position de fin de course haute :

A- Si le volet roulant est équipé de butées : faites monter le volet roulant contre la butée supérieure jusqu’à ce que le moteur s’arrête automatiquement.

B- Si le volet roulant n'est pas équipé de butées : faites monter le volet roulant dans la position de fin de course supérieure souhaitée. Faites ensuite descendre 2 fois brièvement le volet roulant, puis faites le remonter jusqu’à ce que le moteur s’arrête automatiquement et claque 1 fois .


2- Réglage de la position de fin de course basse :

A- Si le volet roulant est équipé de verrous : faites descendre le volet roulant jusqu’à ce que le moteur s’arrête automatiquement.

B- Si le volet roulant est équipé d'attaches souples : faites descendre le volet roulant dans la position de fin de course inférieure souhaitée. Faites ensuite monter 2 fois brièvement le volet roulant, puis faites-le redescendre jusqu’à ce que le moteur s’arrête automatiquement et claque 1 fois .



A ce stade, le moteur Becker filaire E14 est réglé.

Réglage moteur Becker E14 avec un inverseur

Calcul puissance moteur Becker volet roulant

Comment bien choisir son moteur Becker de volet roulant :


Le choix de la puissance (on parle de couple) d’un moteur volet Becker, qui se calcule en Newton / mètre (Nm) est relativement simple. Il vous suffit de calculer le poids du tablier, d’identifier le type de tube d’enroulement et se reporter à l’abaque correspondant au type de lame du tablier.
Le poids du tablier de volet roulant se calcule comme suit :
1- largeur x (hauteur + 20 cm) x (poids au m2)
2- Estimation poids lames (pas de 45 mm maxi) : PVC : 4 kg /m2 ; ALU double paroi avec mousse : 4,5 kg/m2 ; BOIS : 11 kg/ m2
     Estimation poids lames (pas lames de 55 et 60 mm maxi): PVC : 4,5 kg /m2 ; ALU double paroi avec mousse : 5,5 kg/m2 ; BOIS : 11 kg/ m2

A noter : les couples présentés dans les abaques correspondent au minimum nécessaire au bon fonctionnement du produit. Les abaques concernant le tube de diamètre 40 conviennent aux tubes de 45 mm, et celles concernant les tubes de diamètre 60conviennent aussi aux tubes de diamètre 54, 62 et 64 mm.
