Fiche technique Becker R40/17C C01:

Réglage moteur Automatique (sur effort / via la télécommande)
Diamètre du moteur ø 45 à 50 mm
Puissance moteur ≥ 30 Nm - Pour grande baie
Option
Marque Becker
Technologie moteur Radio

Téléchargement:

Becker R40/17C C01

Ref. R40-17-C01
177,60 €
TTC

1 produit

Paiement sécurisé

Sélectionnés pour vous :

Commande avant 14h expédiée le jour même !
* Sauf rupture de stock et fabrication de tabliers
Commande avant 14h expédiée le jour même !
* Sauf rupture de stock et fabrication de tabliers

Becker C01 40/17 : le moteur volet roulant radio à communication fluide


Le moteur C01 40/17 appartient à la gamme C01 de chez Becker. Il s'agit d'un moteur Becker radio avec récepteur radio intégré, de diamètre 45 mm, avec câble d’alimentation débrochable (il suffit d'utiliser un petit tournevis testeur d'électricien, ce qui est très pratique pour le remplacement des moteurs défectueux) et un système de réglage des fins de courses simple, que le volet soit équipé ou non de butées sur la lame finale, et sans kit de réglage spécial, puisque les réglages peuvent s'effectuer via la télécommande.
Le moteur C01 40/17 est compatible avec tous les émetteurs et télécommandes radio Becker Centronic en 868,3 MHz (à signal mono-directionnel), mais n'est en revanche pas compatible avec la nouvelle gamme radio Becker B-tronic C01+ (à signal bi-directionnel avec retour d'information).
Ce moteur est tout indiqué pour la plupart des volets roulants de grande porte fenêtre ou de volets roulants lourds.

A noter -> le moteur C01 40/17 remplace les anciens moteurs Becker suivants :
- C PROF+ 40/17
- C PRF+ 40/17
- PRF+ 40/17
Les moteurs radio Becker RF et RF+ (radio 40 MHz) ne sont plus produits. Ils peuvent être remplacés par un moteur Becker C01, en remplaçant également la commande radio.

Becker C01 40/17

Moteur Becker C01 volet roulant

Les + du moteur Becker C01 40/17 :


- Récepteur radio intégré, compatible avec les commandes de la gamme Centronic (868,3 MHz)
- Détection d'obstacle dans le sens de la descente avec dégagement de l'obstacle (si utilisation d'attaches rigides sur le volet roulant) et dans le sens de la montée (sécurité antigel)
- Réglage des fins de course simple via la télécommande (non fournie), ou sur effort
- Détection automatique des fins de course en cas d'utilisation de verrous et de butées de volet roulant
- Butée supérieure lente
- Adaptation dynamique du couple aux modifications du volet roulant
- Programmation possible de 2 positions intermédiaires à choisir librement
- Augmentation automatique de la pression exercée sur les verrous

Les accessoires complémentaires pour le moteur Becker C01 40/17 :


Vous trouverez sur notre boutique l’ensemble des accessoires nécessaires pour la motorisation de votre volet roulant :
- des adaptations moteur volet Becker : elles permettent d’intégrer parfaitement le diamètre du moteur au diamètre du tube ;
- des supports moteur Becker volet roulant : adaptés à toutes les configuration de pose, ces accessoires moteur Becker vous permettront de fixer l’axe motorisé côté moteur ;
- des télécommandes Becker volet roulant : qui sont destinées à piloter un moteur Becker radio.

Accessoires moteurs Becker

Encombrement et dimensions moteur Becker volet roulant

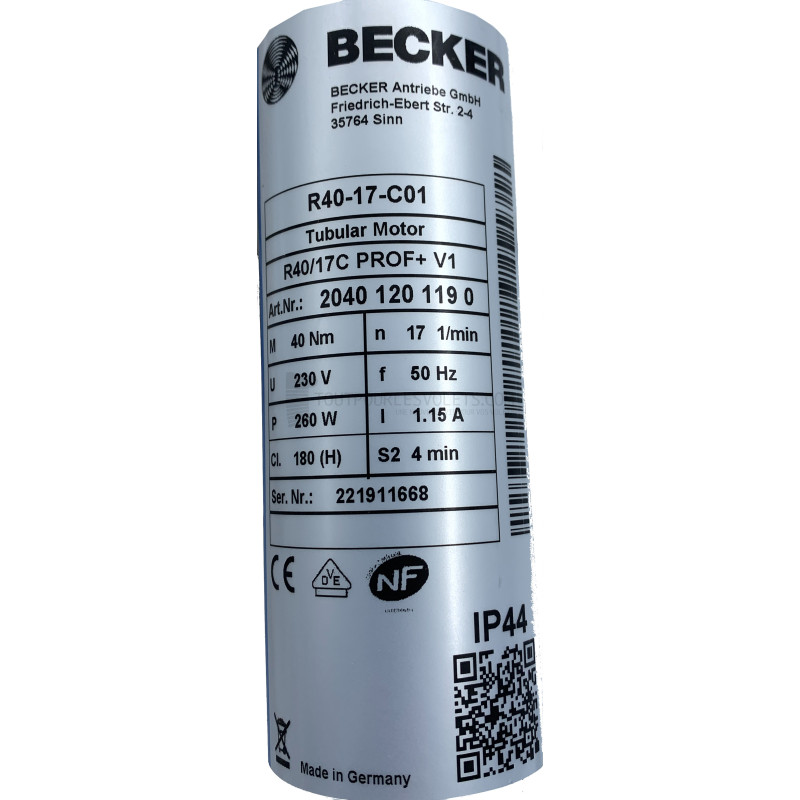

Caractéristiques du moteur Becker C01 40/17 :



Cage de fins de courses électronique (capacité de la cage : 64 tours)
Couple : 40 Nm
Vitesse : 17 tours / minute
Fréquence radio : 868,3 MHz / Centronic
Diamètre (C) : 45 mm (gamme diamètre 50 mm)
Longueur totale (L3) : 596 mm
Longueur dans le tube (L2) : 579 mm
Epaisseur de la tête moteur (L4) : 17 mm
Tension nominale : 230 V CA / 50 Hz
Intensité : 1,15 A
Puissance absorbée : 260 W
Temps de fonctionnement avant déclenchement de la sécurité : 4 minutes (ce moteur n'est pas destiné à un usage continu)
Indice de protection : IP 44

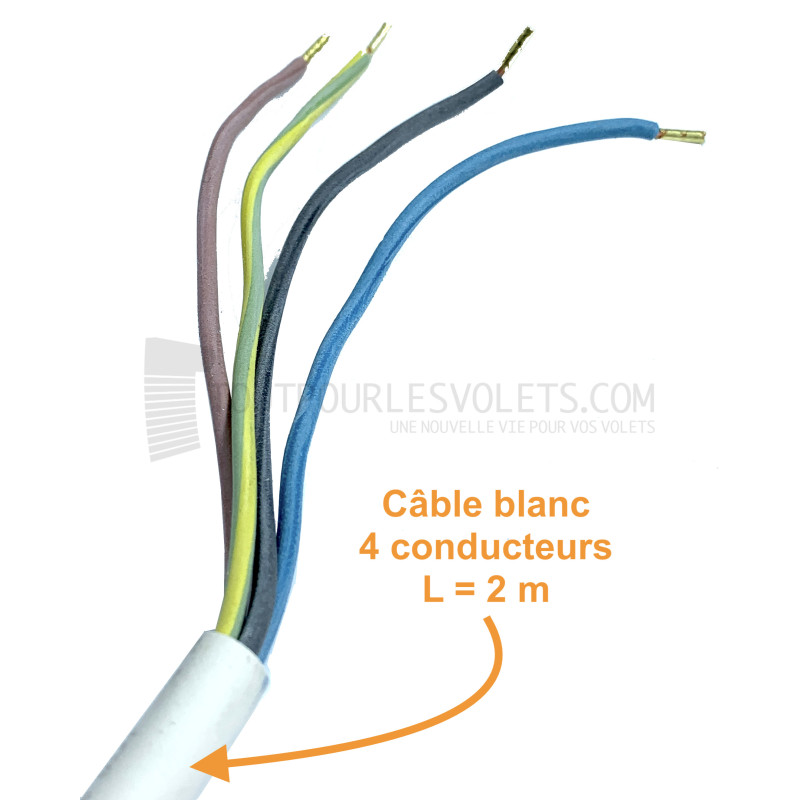

Livré avec un câble blanc 4 conducteurs de 2 m. Le câble est débrochable.
Le moteur est à installer dans un tube positionné à l'horizontale.

Comment régler le moteur volet roulant Becker C01 40/17 :


A noter : Les moteurs radio avec fin de course électronique du type C01 identifient et programment automatiquement les positions de fin de course lorsque des butées ont été prévues. En l’absence de butées, il faut faire une programmation des points d’arrêt finaux.
Pour qu’ils puissent identifier sans erreur la position de fin de course supérieure, il faut la présence d‘une butée (butée invisible dans la lame finale ou butée d‘arrêt).

Réglages préalables :

A- Programmation de l'émetteur maître :

Mettre le moteur en mode de programmation pendant 3 minutes en connectant l’alimentation électrique ou en déplaçant le curseur noir de la tête moteur en position "Antenne" (1). Appuyez ensuite sur la touche de programmation de l’émetteur maître voulu (2) jusqu’à ce que le moteur émette un double claquement (3).

B- Changement du sens de rotation

Donnez un ordre de montée à l'émetteur. Si le moteur descend, il convient de modifier le sens de rotation du moteur. Il suffit pour cela :

- de déplacer le curseur gris de la tête moteur ;

- ou d'appuyer sur la touche de programmation de l'émetteur jusqu'à ce que le moteur produise un claquement, et d'appuyer ensuite sur les touches montée + descente simultanément jusqu'à ce que l'émetteur émette trois claquements.

Emetteur maitre et sens de rotation moteur radio Becker

1- Réglage de la position de fin de course haute :

A- Si le volet roulant est équipé de butées : faites monter le volet roulant contre la butée supérieure jusqu’à ce que le moteur s’arrête automatiquement.

B- Si le volet roulant n'est pas équipé de butées : faites monter le volet roulant dans la position de fin de course supérieure souhaitée et appuyez simultanément sur la touche de programmation de l'émetteur et sur la touche montée jusqu'à ce que le moteur claque une fois.



2- Réglage de la position de fin de course basse :

A- Si le volet roulant est équipé de verrous : faites descendre le volet roulant jusqu’à ce que le moteur s’arrête automatiquement.

B- Si le volet roulant est équipé d'attaches souples : faites descendre le volet roulant dans la position de fin de course inférieure souhaitée et appuyez simultanément sur la touche de programmation de l'émetteur et sur la touche descente jusqu'à ce que le moteur claque une fois.



A ce stade, le moteur Becker radio C01 est réglé.

Réglage moteur radio Becker C01 PROF+

Calcul puissance moteur Becker volet roulant

Comment bien choisir son moteur Becker de volet roulant :


Le choix de la puissance (on parle de couple) d’un moteur volet Becker, qui se calcule en Newton / mètre (Nm) est relativement simple. Il vous suffit de calculer le poids du tablier, d’identifier le type de tube d’enroulement et se reporter à l’abaque correspondant au type de lame du tablier.
Le poids du tablier de volet roulant se calcule comme suit :
1- largeur x (hauteur + 20 cm) x (poids au m2)
2- Estimation poids lames (pas de 45 mm maxi) : PVC : 4 kg /m2 ; ALU double paroi avec mousse : 4,5 kg/m2 ; BOIS : 11 kg/ m2
     Estimation poids lames (pas lames de 55 et 60 mm maxi): PVC : 4,5 kg /m2 ; ALU double paroi avec mousse : 5,5 kg/m2 ; BOIS : 11 kg/ m2

A noter : les couples présentés dans les abaques correspondent au minimum nécessaire au bon fonctionnement du produit. Les abaques concernant le tube de diamètre 40 conviennent aux tubes de 45 mm, et celles concernant les tubes de diamètre 60conviennent aussi aux tubes de diamètre 54, 62 et 64 mm.
