Pack de remplacement Moteur filaire à manoeuvre de secours toute marque pour porte de garage
Ref. FKIT40MS
172,80 €
TTC
7 produits
Commande avant 14h expédiée le jour même !
* Sauf rupture de stock et fabrication de tabliers
* Sauf rupture de stock et fabrication de tabliers
Pour compléter votre commande :
Prix
+ 100,02 €
TTC
Seuil de Porte de Garage en alu - 3500 mm - Anodisé + joint
-
Vous avez une question ?
Obtenez une réponse de la part de clients qui ont utilisé ce produit
Fiche technique Pack de remplacement Moteur filaire à manoeuvre de secours toute marque pour porte de garage:
| Type | Pack de remplacement |
|---|---|
| Réglage moteur | Mécanique (molettes ou boutons) |
| Diamètre du moteur | ø 45 à 50 mm |
| Puissance moteur | ≥ 30 Nm - Pour grande baie |
| Option | Compatible toutes marques |
| Marque | Gaposa |
| Technologie moteur | Filaire |
Téléchargement:

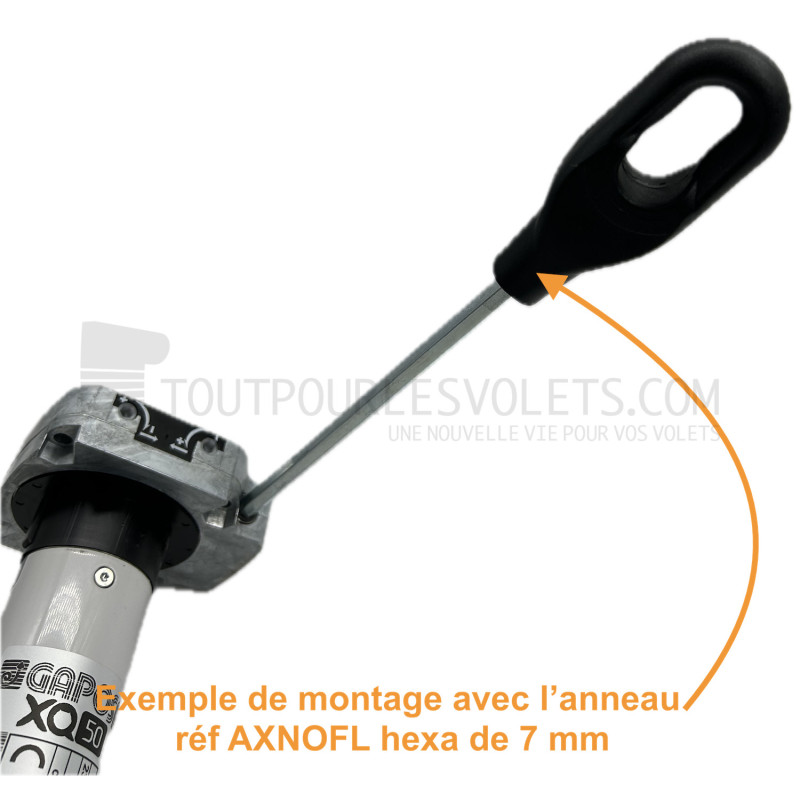

Le pack que nous proposons permet de remplacer un moteur filaire avec manoeuvre de secours de porte de garage défectueux ou obselète. Le moteur est doté d'une manoeuvre de secours intégrée, permettant de manoeuvrer la porte de garage en cas de coupure électrique. Avec 40 Nm, le couple du moteur permet le remplacement d'un moteur de la plupart des portes de garage : le moteur a une capacité de soulever 55 kg, soit une porte de 3500 mm de large pour 2500 mm de haut (pour une lame de 77 mm de 6 kg au m2).
Tous les accessoires nécessaires sont fournis pour une installation facile et rapide.

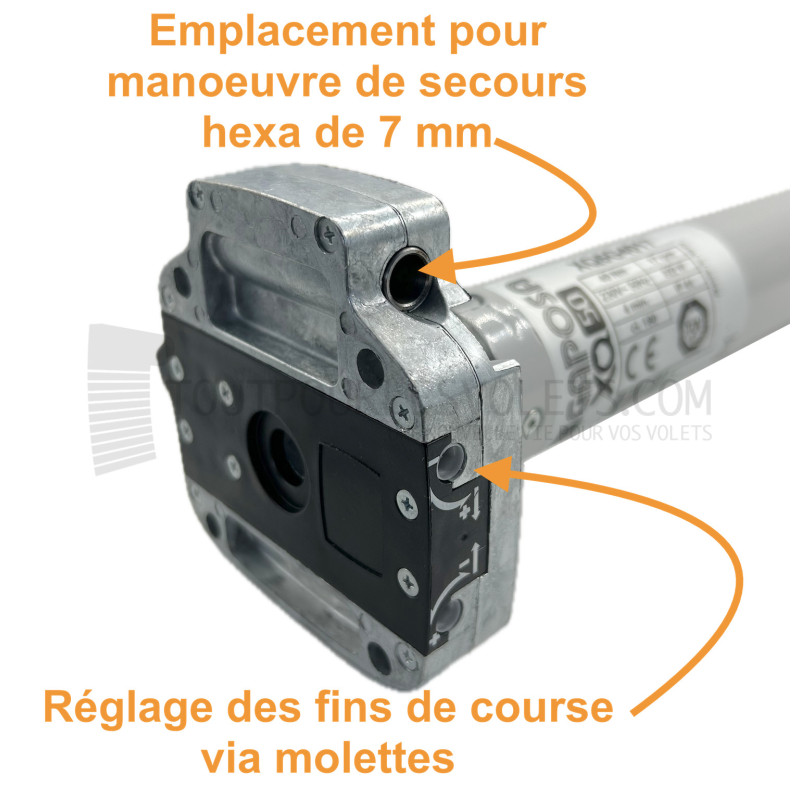

Le réglagle des fins de course est très facile : il s'effectue au moyen de molettes situées sur la tête du moteur (la tige de réglage est fournie).
Ce pack est garanti 5 ans.

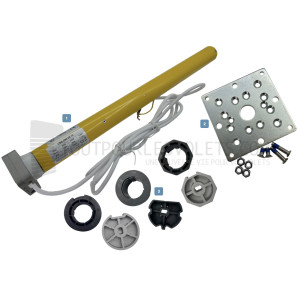

Composition du kit :

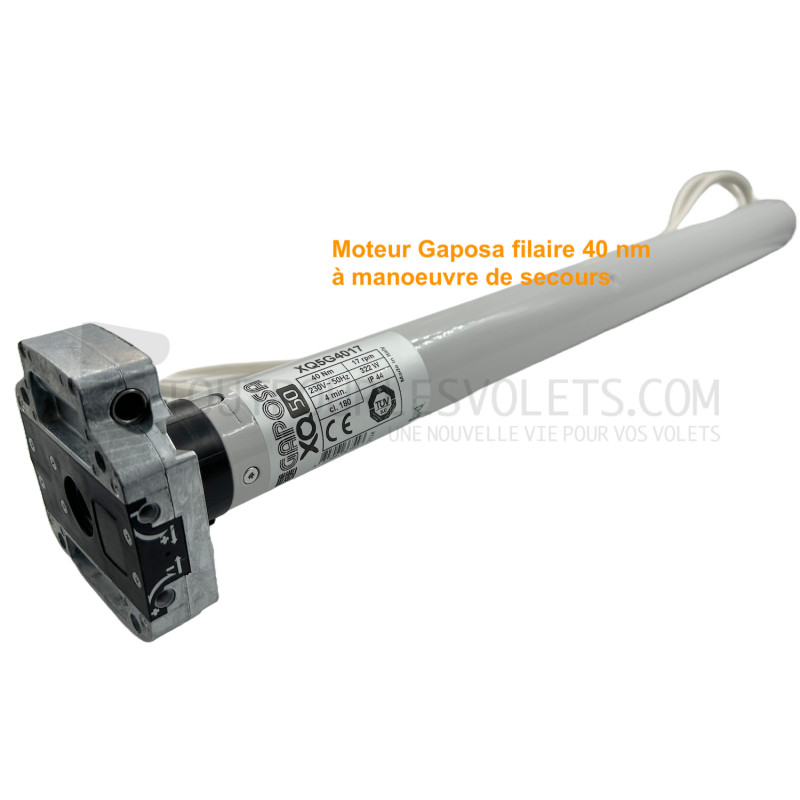

1- 1 moteur filaire XQ5G4017 diam. 50 mm à manoeuvre de secours intégrée, puissance 40 Nm, 17 tours / minute, avec 2,5 m de câble, et un outil de réglage ;

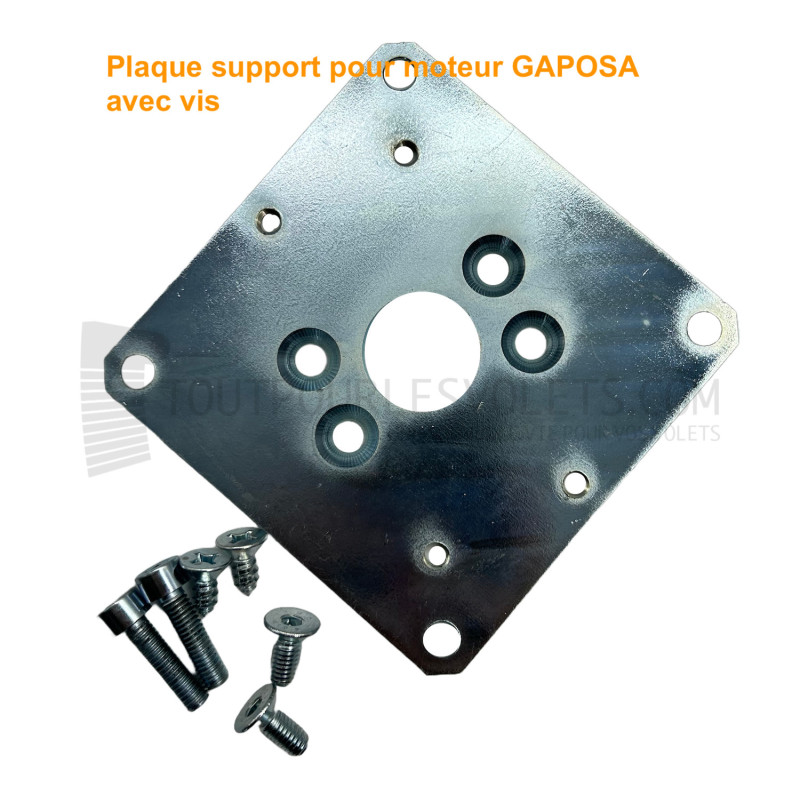

2- 1 plaque moteur universel 100 x 100 mm, entraxes de fixation de 86 et 48 mm ;

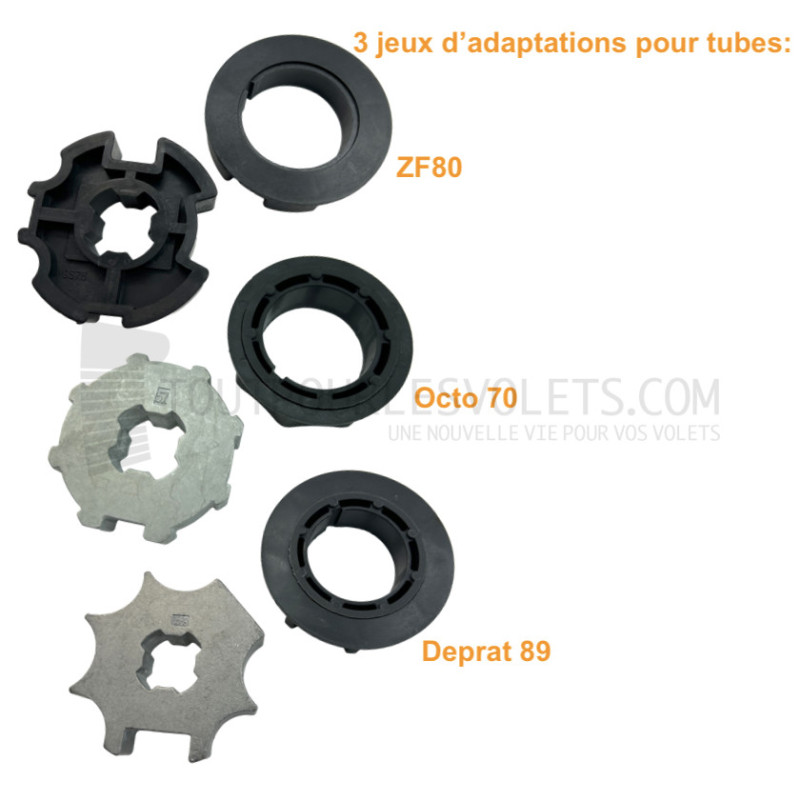

3- Plusieurs jeux de roue et couronne : pour tube octogonal diam. 70, pour tube ZF80 et Deprat 89.
4- 1 notice moteur
A noter : le moteur fourni dans ce pack permet de soulever une porte de garage de 55 kg, soit une dimensions (largeur x hauteur) de 3500 x 2500 mm max (pour une lame de 77 mm aluminium d'un poids de 6 kg / m2).
Programmation des fins de course :
La programmation est particulièrement facile :1- Alimenter le moteur au secteur.
2- Donner un ordre de descente au moteur jusqu'à ce qu'il s'arrête en fin de course bas.
3- Accrocher le tablier au tube.
4- Donner un ordre de montée au moteur.
5- Augmenter ou diminuer la zone de déploiement en tournant la vis de réglage avec l'outil fourni, en suivant le schéma ci-dessous.
6- Réajuster si nécessaire les positions de fin de courses haut et bas en suivant le même schéma.
Couple : 40 Nm.Vitesse : 17 tours / minute.
Diamètre 45 mm.
Longueur totale : 607 mm.
Moteur 230 V / 50 Hz.Courant : 1,50 A ; Puissance : 322 W.
Nombre de tours max : 14.
Coupure thermique : 4 minutes.
Températures de fonctionnement : de -10°C à +40°C.
Indice de protection : IP44.
Livré avec un câble noir 4 conducteurs de 2,5 m.
A installer dans un tube positionné à l'horizontale.
Livré avec tige de réglage.
Comment choisir son moteur Gaposa ?
1- Calculez le poids de votre volet roulant :
- Poids = largeur x (hauteur + 20 cm) x (poids au m2)
- Estimation du poids des lames de 45 mm max : PVC = 4 kg / m2 ; Alu double paroi avec mousse = 4,5 kg / m2 ; Bois = 11 kg / m2
- Estimation du poids des lames de 60 mm max : PVC = 5,5 kg / m2 ; Alu double paroi avec mousse = 6 kg / m2 ; Bois = 11 kg / m2

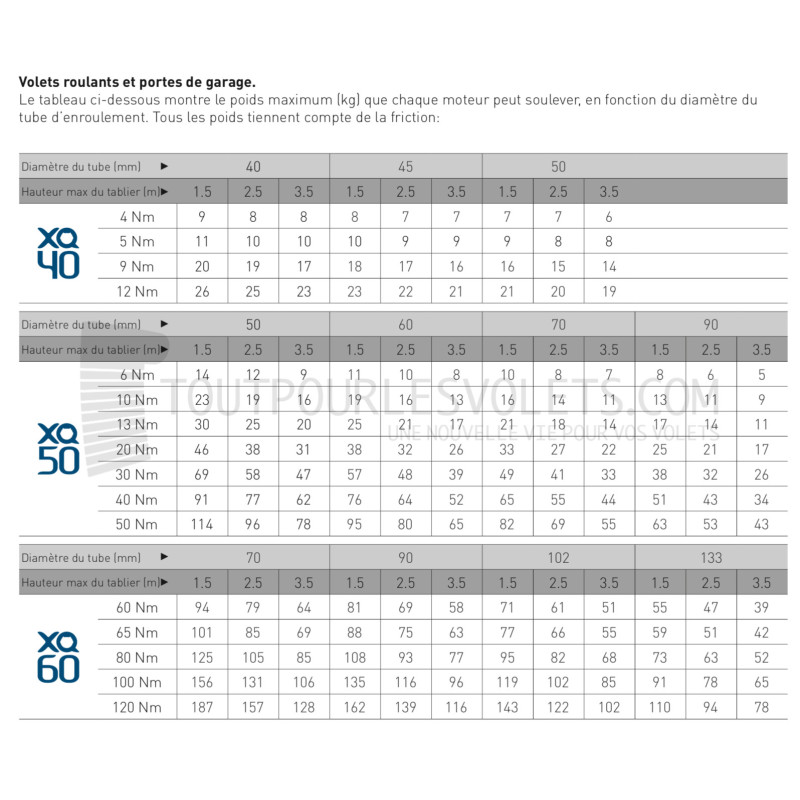

2- Reportez-vous aux tableaux ci-dessous :
Tous les accessoires nécessaires sont fournis pour une installation facile et rapide.
Le réglagle des fins de course est très facile : il s'effectue au moyen de molettes situées sur la tête du moteur (la tige de réglage est fournie).
Ce pack est garanti 5 ans.
Composition du kit :
1- 1 moteur filaire XQ5G4017 diam. 50 mm à manoeuvre de secours intégrée, puissance 40 Nm, 17 tours / minute, avec 2,5 m de câble, et un outil de réglage ;
2- 1 plaque moteur universel 100 x 100 mm, entraxes de fixation de 86 et 48 mm ;
3- Plusieurs jeux de roue et couronne : pour tube octogonal diam. 70, pour tube ZF80 et Deprat 89.
4- 1 notice moteur
A noter : le moteur fourni dans ce pack permet de soulever une porte de garage de 55 kg, soit une dimensions (largeur x hauteur) de 3500 x 2500 mm max (pour une lame de 77 mm aluminium d'un poids de 6 kg / m2).
Programmation des fins de course :
La programmation est particulièrement facile :1- Alimenter le moteur au secteur.
2- Donner un ordre de descente au moteur jusqu'à ce qu'il s'arrête en fin de course bas.
3- Accrocher le tablier au tube.
4- Donner un ordre de montée au moteur.
5- Augmenter ou diminuer la zone de déploiement en tournant la vis de réglage avec l'outil fourni, en suivant le schéma ci-dessous.
6- Réajuster si nécessaire les positions de fin de courses haut et bas en suivant le même schéma.
Couple : 40 Nm.Vitesse : 17 tours / minute.
Diamètre 45 mm.
Longueur totale : 607 mm.
Moteur 230 V / 50 Hz.Courant : 1,50 A ; Puissance : 322 W.
Nombre de tours max : 14.
Coupure thermique : 4 minutes.
Températures de fonctionnement : de -10°C à +40°C.
Indice de protection : IP44.
Livré avec un câble noir 4 conducteurs de 2,5 m.
A installer dans un tube positionné à l'horizontale.
Livré avec tige de réglage.
Comment choisir son moteur Gaposa ?
1- Calculez le poids de votre volet roulant :
- Poids = largeur x (hauteur + 20 cm) x (poids au m2)
- Estimation du poids des lames de 45 mm max : PVC = 4 kg / m2 ; Alu double paroi avec mousse = 4,5 kg / m2 ; Bois = 11 kg / m2
- Estimation du poids des lames de 60 mm max : PVC = 5,5 kg / m2 ; Alu double paroi avec mousse = 6 kg / m2 ; Bois = 11 kg / m2
2- Reportez-vous aux tableaux ci-dessous :
