Fiche technique Gaposa radio mécanique à manoeuvre de secours 40 Nm ø 50 mm:
| Type | Moteur seul |
|---|---|
| Réglage moteur | Mécanique (molettes ou boutons) |
| Diamètre du moteur | ø 45 à 50 mm |
| Puissance moteur | ≥ 30 Nm - Pour grande baie |
| Option | Manoeuvre de secours intégrée |
| Marque | Gaposa |
| Technologie moteur | Radio |
Téléchargement:
Gaposa radio mécanique à manoeuvre de secours 40 Nm ø 50 mm
Ref. XQ5MX4017
240,00 €
TTC
Commande avant 14h expédiée le jour même !
* Sauf rupture de stock et fabrication de tabliers
* Sauf rupture de stock et fabrication de tabliers

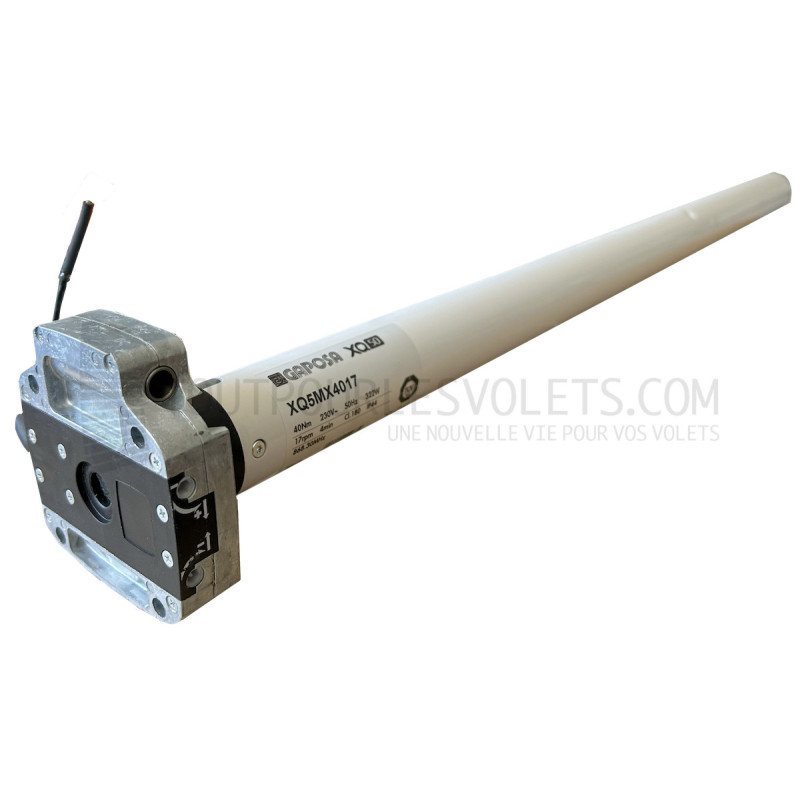

Le moteur XQ5MX4017 de chez GAPOSA est un moteur radio de haute qualité, et se destine à la motorisation des stores et volets roulants.

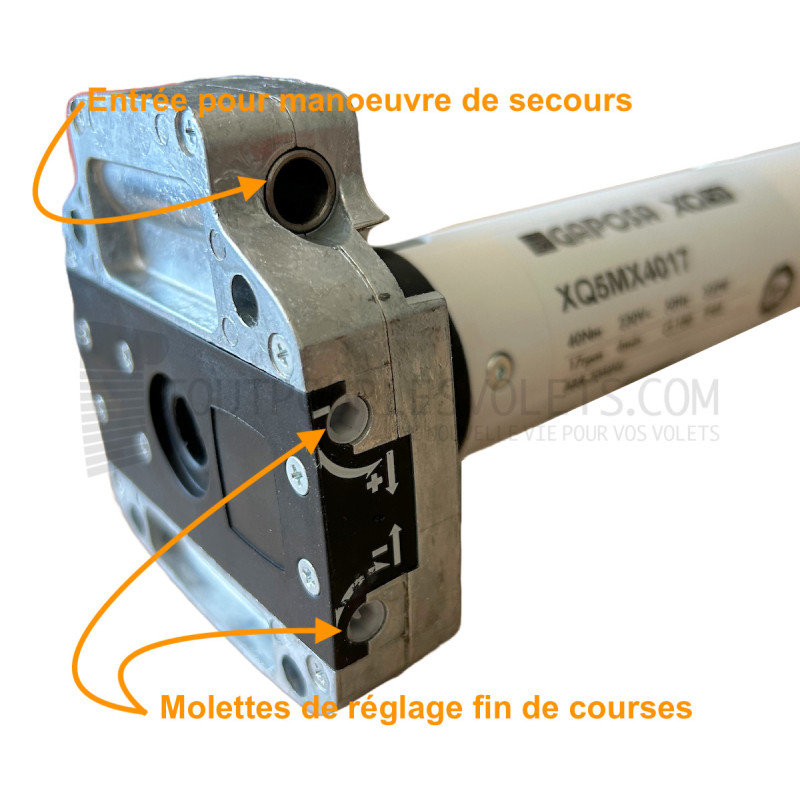

Le réglagle des fins de course est très facile : il s'effectue au moyen de molettes situées sur la tête du moteur (la tige de réglage est fournie)
Ce moteur radio à fins de course mécanique peut s'installer sur tous les volets roulants et stores, et est garanti 5 ans.
A savoir : ce moteur peut remplacer les anciens moteurs Gaposa de référence XQ5MR3614.
Programmation des fins de course :
La programmation est particulièrement facile :1- Alimenter le moteur au secteur.
2- Donner un ordre de descente au moteur jusqu'à ce qu'il s'arrête en fin de course bas.
3- Accrocher le tablier au tube.
4- Donner un ordre de montée au moteur.
5- Augmenter ou diminuer la zone de déploiement en tournant la vis de réglage avec l'outil fourni, en suivant le schéma ci-dessous.
6- Réajuster si nécessaire les positions de fin de courses haut et bas en suivant le même schéma.
Puissance : 40 Nm.Vitesse : 17 tours / minute.
Diamètre 45 mm.
Longueur totale : 829 mm.
Moteur 230 V / 50 Hz.Courant : 1,50 A ; Puissance : 322 W.
Indice IP44.
Livré avec un câble 3 conducteurs de 2,5 m.
A installer dans un tube positionné à l'horizontale.
Livré sans adaptations et sans support.
Livré avec tige de réglage.
1- Calculez le poids de votre volet roulant :
- Poids = largeur x (hauteur + 20 cm) x (poids au m2)
- Estimation du poids des lames de 45 mm max : PVC = 4 kg / m2 ; Alu double paroi avec mousse = 4,5 kg / m2 ; Bois = 11 kg / m2
- Estimation du poids des lames de 60 mm max : PVC = 5,5 kg / m2 ; Alu double paroi avec mousse = 6 kg / m2 ; Bois = 11 kg / m2
2- Reportez-vous aux tableaux ci-dessous :
