Type | Moteur seul |
---|---|
Réglage moteur | Mécanique (molettes ou boutons) |
Diamètre du moteur | ø 45 à 50 mm |
Puissance moteur | ≥ 30 Nm - Pour grande baie |
Option | Manoeuvre de secours intégrée |
Marque | Gaposa |
Technologie moteur | Filaire |

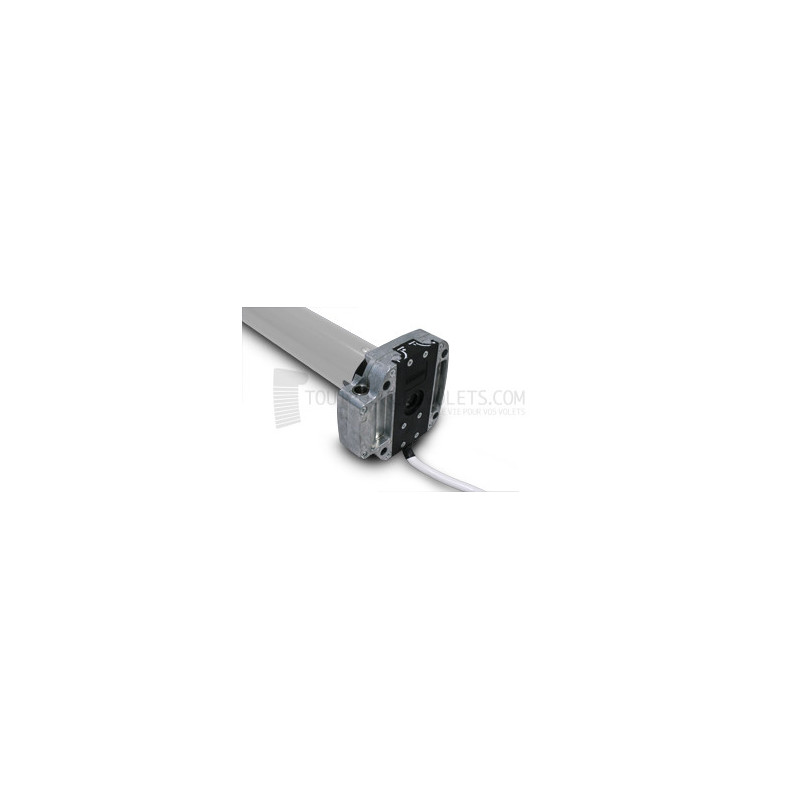

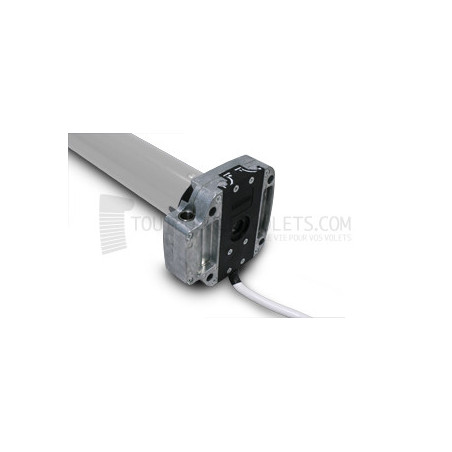

Le moteur XQ5M4017 appartient à la gamme XQ50 de chez Gaposa qui est un moteur de store banne entièrement fabriqué en Italie.

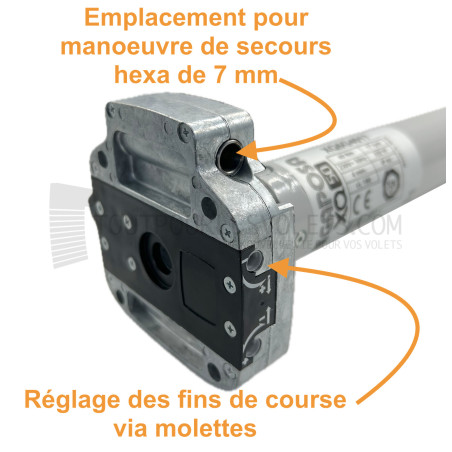

Il s'agit d'un moteur Gaposa filaire à manœuvre de secours et à fin de course mécanique, de diamètre 45 mm, avec un système de réglage des fins de courses rapide via des molettes situées sur la tête du moteur.
Ce moteur qui est tout indiqué pour la motorisation de la plupart des stores banne et est garantie 5 ans. La cage de fin de course à 28 tours est idéale pour les toiles.
De plus, grâce à la manœuvre manuelle, les moteurs sont toujours opérationnels en toutes circonstances.
A noter que ce moteur remplace l'ancienne gamme AXIAL filaire à manœuvre de secours ainsi que les moteurs FUTUROL. Il sera peut être nécessaire de changer vos adaptations et votre support moteur.
En cas de doute : envoyez nous vos photos.
- Frein moteur silencieux
- Règlage fins de course facile avec clef Allen/BTR
- Fins de course porte de garage
- Double fins de course pour accès facile
- Opérabilité en toute circonstance via la manœuvre de secours
- Ratio manœuvre de secours 1:23
- Construction tête renforcée
- Economie d’énergie
- Connexion de câblage facile et sécurisée
Le moteur Gaposa XQ5M4017 a été conçu pour offrir robustesse et praticité aux utilisateurs de stores banne.
Grâce à son système de manœuvre de secours intégré, vous pourrez facilement manipuler manuellement votre store en cas de coupure de courant.
Avec ses fins de course mécaniques réglables et son couple moteur de 40 Nm, ce modèle garantit un fonctionnement fluide et précis sur le long terme.
Ne soyez plus jamais pris au dépourvu !

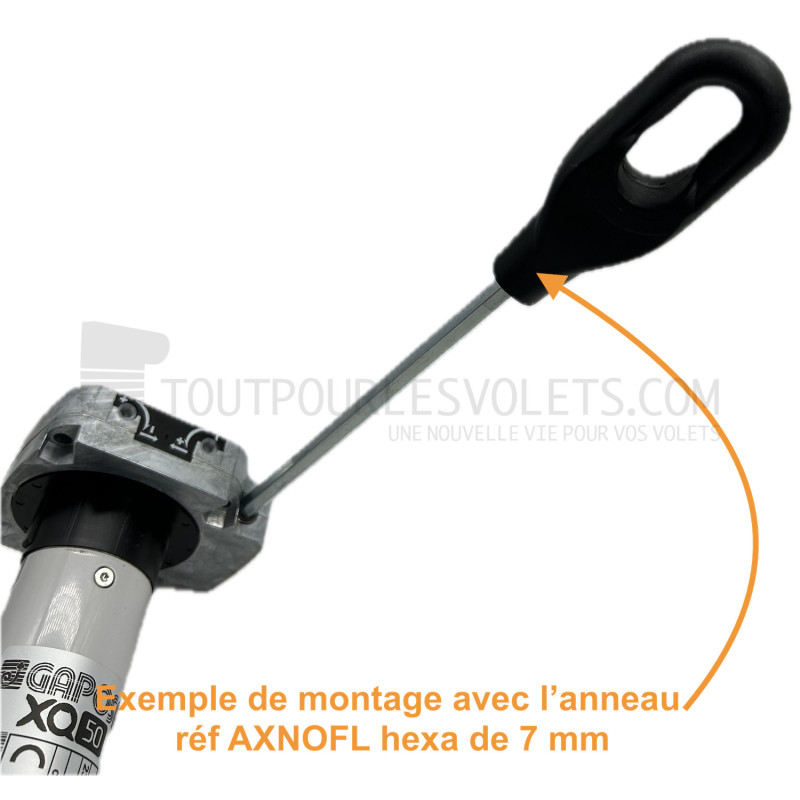

En cas de panne d’électricité, le moteur Gaposa XQ5M4017 vous offre la possibilité de manœuvrer votre store grâce à sa manivelle intégrée.
Ce système de secours garantit un accès rapide et sécurisé, quelle que soit la situation.
Vous trouverez sur notre boutique l’ensemble des accessoires nécessaires pour la motorisation de votre store banne :
- des adaptations moteur Gaposa : elles permettent d’intégrer parfaitement le diamètre du moteur au diamètre du tube ;
- des supports moteurs Gaposa: adaptés à toutes les configuration de pose, ces accessoires moteur Gaposa vous permettront de fixer l’axe motorisé côté moteur ;
- des accessoires pour les stores.
A- Le sens de rotation du moteur:
Les fils noir et marron peuvent s’inverser en fonction du sens de rotation du moteur.
Appuyez sur le bouton Montée de votre interrupteur.
- Si le moteur tourne dans le sens de la montée -> tout est correct.
- Si le moteur tourne dans le sens de la descente -> inversez le fil noir avec le fil marron.
B- L’identification de la molette adéquate:
La flèche située sur la tête moteur correspond au sens de rotation du store
Cela va vous permettre d’identifier la molette qu’il va vous falloir utiliser pour régler vos fins de course.
C- Effectuer le réglage de vos fins de course basse et haute en «ouvrant » ou en «diminuant» les plages de fin de course.
Puissance : 40 Nm.
Vitesse : 17 tours / minute.
Diamètre 45 mm.
Longueur totale : 615 mm.
Moteur 230 V / 50 Hz.
Courant : 1,50 A ;
Puissance : 322 W.
Indice IP44.
Livré avec un câble noir 4 conducteurs de 2,5 m.
A installer dans un tube positionné à l'horizontale.
Livré sans adaptations et sans support.
Livré avec tige de réglage.
Cage de fin de course à 28 tours (idéal pour les toiles)

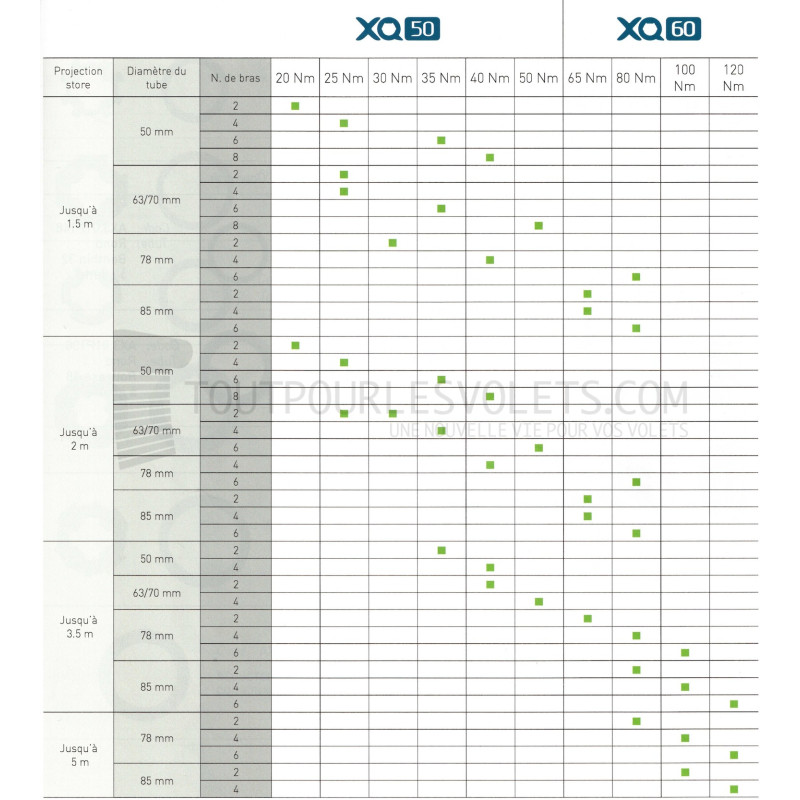

Le choix de la puissance (on parle de couple) d’un moteur volet Gaposa, qui se calcule en Newton / mètre (Nm) est relativement simple.
Il vous suffit de calculer le poids du tablier, d’identifier le type de tube d’enroulement et se reporter à l’abaque correspondant au type de lame du tablier.
Le poids du tablier de volet roulant se calcule comme suit :
1- largeur x (hauteur + 20 cm) x (poids au m2)
2- Estimation poids lames (pas de 45 mm maxi) : PVC : 4 kg /m2 ; ALU double paroi avec mousse : 4,5 kg/m2 ; BOIS : 11 kg/ m2
Estimation poids lames (pas lames de 55 et 60 mm maxi): PVC : 4,5 kg /m2 ; ALU double paroi avec mousse : 5,5 kg/m2 ; BOIS : 11 kg/ m2
