Ref. XQ5M5014
157,20 €
TTC

1 produit

Paiement sécurisé

Pour compléter votre commande :

Commande avant 14h expédiée le jour même !
* Sauf rupture de stock et fabrication de tabliers
Commande avant 14h expédiée le jour même !
* Sauf rupture de stock et fabrication de tabliers

Fiche technique Gaposa Filaire mécanique à manoeuvre de secours 50 Nm ø 50 mm - Pour store banne:

Type Moteur seul
Réglage moteur Mécanique (molettes ou boutons)
Diamètre du moteur ø 45 à 50 mm
Puissance moteur ≥ 30 Nm - Pour grande baie
Option Manoeuvre de secours intégrée
Marque Gaposa
Technologie moteur Filaire

Téléchargement:


Moteur Gaposa XQ5M5014 : La solution ultime pour votre store banne

Le moteur XQ5M5014 appartient à la gamme XQ50 de chez Gaposa qui est un moteur de store banne entièrement fabriqué en Italie.

Il s'agit d'un moteur Gaposa filaire à manœuvre de secours et à fin de course mécanique, de diamètre 45 mm, avec un système de réglage des fins de courses rapide via des molettes situées sur la tête du moteur.

Ce moteur qui est tout indiqué pour la motorisation de la plupart des stores banne et est garantie 5 ans. La cage de fin de course à 28 tours est idéale pour les toiles.

De plus, grâce à la manœuvre manuelle, les moteurs sont toujours opérationnels en toutes circonstances.

A noter que ce moteur remplace l'ancienne gamme AXIAL filaire à manœuvre de secours ainsi que les moteurs FUTUROL.  Il sera peut être nécessaire de changer vos adaptations et votre support moteur.

En cas de doute : envoyez nous vos photos.


Un moteur de store banne qui cumule les bons points :

- Frein moteur silencieux

- Règlage fins de course facile avec clef Allen/BTR

- Fins de course porte de garage

- Double fins de course pour accès facile

- Opérabilité en toute circonstance via la manœuvre de secours

- Ratio manœuvre de secours 1:23

- Construction tête renforcée

- Economie d’énergie

- Connexion de câblage facile et sécurisée

Manœuvre de secours : sécurité et praticité en cas de coupure électrique

Le moteur Gaposa XQ5M5014 a été conçu pour offrir robustesse et praticité aux utilisateurs de stores banne.

Grâce à son système de manœuvre de secours intégré, vous pourrez facilement manipuler manuellement votre store en cas de coupure de courant.

Avec ses fins de course mécaniques réglables et son couple moteur de 50 Nm, ce modèle garantit un fonctionnement fluide et précis sur le long terme.

Ne soyez plus jamais pris au dépourvu !

En cas de panne d’électricité, le moteur Gaposa XQ5M5014 vous offre la possibilité de manœuvrer votre store grâce à sa manivelle intégrée.

Ce système de secours garantit un accès rapide et sécurisé, quelle que soit la situation.


Les accessoires complémentaires pour le moteur Gaposa filaire à manœuvre de secours :

Vous trouverez sur notre boutique l’ensemble des accessoires nécessaires pour la motorisation de votre store banne :

- des adaptations moteur Gaposa : elles permettent d’intégrer parfaitement le diamètre du moteur au diamètre du tube ;

- des supports moteurs Gaposa: adaptés à toutes les configuration de pose, ces accessoires moteur Gaposa vous permettront de fixer l’axe motorisé côté moteur ;

- des accessoires pour les stores.




Comment régler le moteur store banne à fin de course mécanique

A- Le sens de rotation du moteur:

Les fils noir et marron peuvent s’inverser en fonction du sens de rotation du moteur.

Appuyez sur le bouton Montée de votre interrupteur.

- Si le moteur tourne dans le sens de la montée -> tout est correct.

- Si le moteur tourne dans le sens de la descente -> inversez le fil noir avec le fil marron.

B- L’identification de la molette adéquate:  La flèche située sur la tête moteur correspond au sens de rotation du store

Cela va vous permettre d’identifier la molette qu’il va vous falloir utiliser pour régler vos fins de course.

C- Effectuer le réglage de vos fins de course basse et haute en «ouvrant » ou en «diminuant» les plages de fin de course.

Les caractéristiques techniques du moteur pour store Gaposa :

Puissance : 50 Nm.

Vitesse : 14 tours / minute.

Diamètre 45 mm.

Longueur totale : 615 mm.

Moteur 230 V / 50 Hz.

Courant : 1,50 A ;

Puissance : 322 W.

Indice IP44.

Livré avec un câble noir 4 conducteurs de 2,5 m.

A installer dans un tube positionné à l'horizontale.

Livré sans adaptations et sans support.

Livré avec tige de réglage.

Cage de fin de course à 28 tours (idéal pour les toiles)

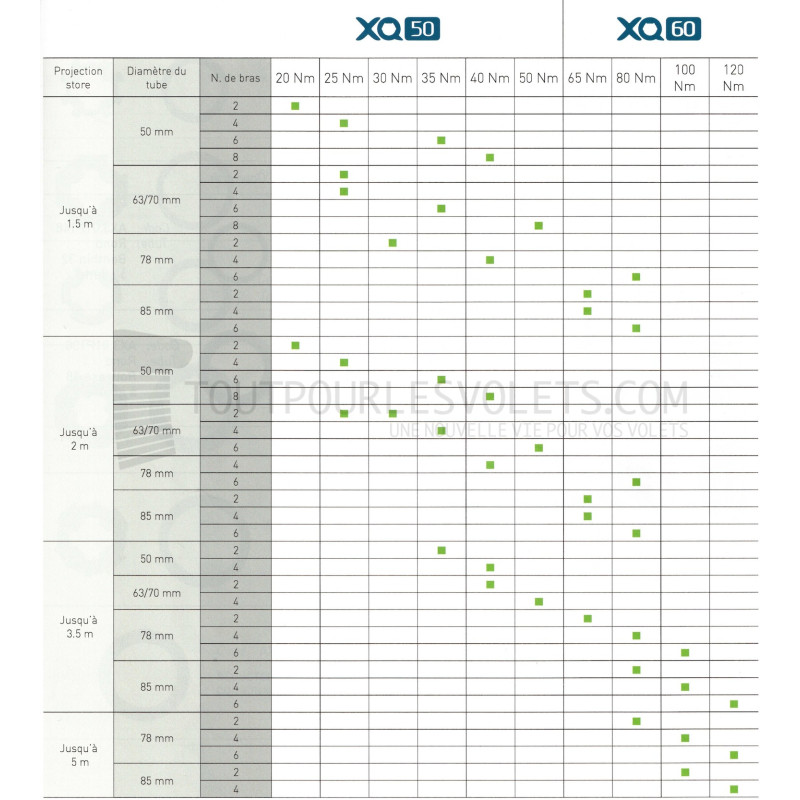

Comment bien choisir son moteur Gaposa de store banne :

Le choix de la puissance (on parle de couple) d’un moteur volet Gaposa, qui se calcule en Newton / mètre (Nm) est relativement simple.

Il vous suffit de calculer le poids du tablier, d’identifier le type de tube d’enroulement et se reporter à l’abaque correspondant au type de lame du tablier.

Le poids du tablier de volet roulant se calcule comme suit :

1- largeur x (hauteur + 20 cm) x (poids au m2)

2- Estimation poids lames (pas de 45 mm maxi) : PVC : 4 kg /m2 ; ALU double paroi avec mousse : 4,5 kg/m2 ; BOIS : 11 kg/ m2

Estimation poids lames (pas lames de 55 et 60 mm maxi): PVC : 4,5 kg /m2 ; ALU double paroi avec mousse : 5,5 kg/m2 ; BOIS : 11 kg/ m2

Zoom sur Gaposa

GAPOSA est une entreprise de fabrication italienne engagée dans la production de systèmes d’automatisation pour portes industrielles, volets roulants et systèmes de protection solaire pour les secteurs résidentiels, commerciaux et industriels.

Créée en 1969, Gaposa a poursuivi, depuis le début de son activité, une politique de recherche et de développement constante visant à saisir et à anticiper les signes d’un marché animé et en pleine expansion tel que celui de l'automatisation.

Les nombreuses idées brevetées résultant d’une recherche appliquée, ainsi qu’une production 100% italienne, rendent maintenant unique et exclusive la plupart des produits liés à la marque Gaposa.

Cette stratégie a permis à l'entreprise d'augmenter considérablement sa présence internationale à travers quatre filiales directes (en Espagne, en France, États-Unis et Bulgarie) et d’exporter dans plus de 30 pays et sur tous les continents, pour un chiffre d'affaires s'élevant à 80% du total.
