Somfy Ariane 6/17 LT50
Ref. 1032049
129,60 €
TTC
Commande avant 14h expédiée le jour même !
* Sauf rupture de stock et fabrication de tabliers
* Sauf rupture de stock et fabrication de tabliers
Notre alternative:
-
Vous avez une question ?
Obtenez une réponse de la part de clients qui ont utilisé ce produit
Fiche technique Somfy Ariane 6/17 LT50:
| Type | Moteur seul |
|---|---|
| Réglage moteur | Mécanique (molettes ou boutons) |
| Diamètre du moteur | ø 45 à 50 mm |
| Puissance moteur | ≤ 10 Nm - Pour fenêtre |
| Option | Moteur standard |
| Marque | Somfy |
| Technologie moteur | Filaire |
Téléchargement:
Somfy Ariane 6/17 LT50 : le moteur volet roulant filaire éprouvé à réglage rapide

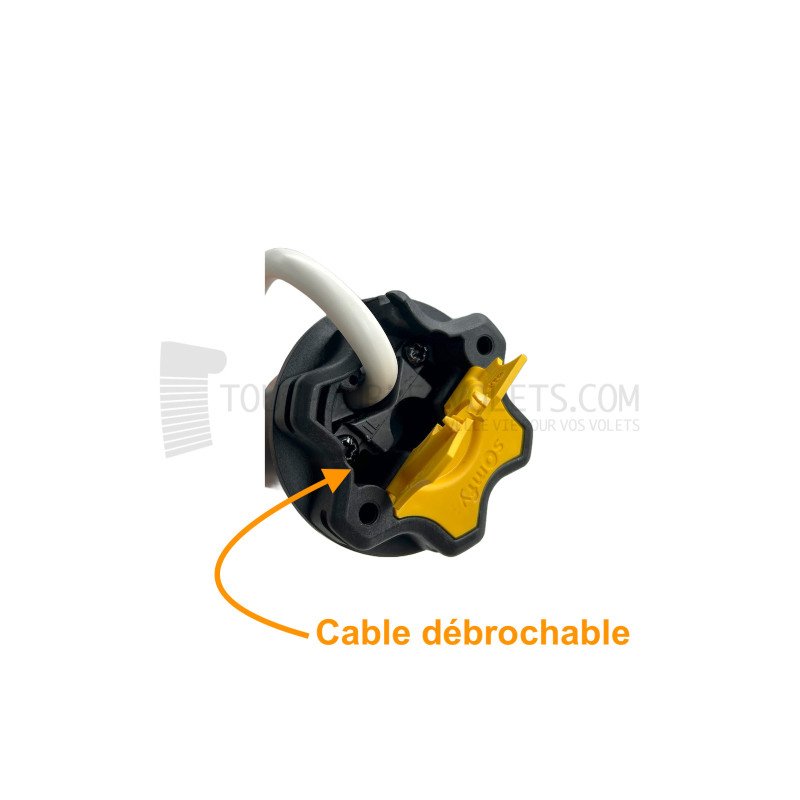

Le moteur Ariane 6/17 appartient à la gamme LT50 de chez Somfy qui est le moteur de volet roulant le plus installé au monde. Il s'agit d'un moteur Somfy filaire à fin de course mécanique, de diamètre 47 mm, avec câble d’alimentation débrochable (il suffit d’ôter deux vis, ce qui est très pratique pour le remplacement des moteurs défectueux) et un système de réglage des fins de courses rapide et astucieux, par simple appui sur les boutons situés sur la tête moteur. Ce moteur est tout indiqué pour la plupart des volets roulants de fenêtre.
A noter -> le moteur Ariane 6/17 remplace les anciens moteurs Somfy suivants :
- LT50 Solus 2PA 6/12
- LS50 Pictor 6/16 (il convient de remplacer également adaptation + support)
Moteur Somfy Ariane 6/17 : un moteur pour les pros
Le moteur LT50 Ariane 6/17 est un moteur destiné aux professionnels, et exclusivement prévu pour être installé par des professionnels de la motorisation et de l'automatisation de l'habitat : du fait de sa technicité, il nécessite, pour sa mise en adéquation avec les besoins et contraintes de l'utilisateur final, des connaissances spécifiques et / ou pointues. Depuis le 1er mars 2018, la gamme de moteur Somfy est déclinée en deux catégories : une gamme de moteur somfy tout public, directement accessible à tous (consultez le guide de choix pour vous aider), et une gamme de moteur volet roulant somfy uniquement destinée aux professionnels. Dans ce dernier cas, si vous êtes un professionnel de la fermeture ou du dépannage de volet roulant, n'hésitez pas à nous contacter.
Les accessoires complémentaires pour le moteur Somfy Ariane 6/17 LT50 :
Vous trouverez sur notre boutique l’ensemble des accessoires nécessaires pour la motorisation de votre volet roulant : - des adaptations moteur volet Somfy : elles permettent d’intégrer parfaitement le diamètre du moteur au diamètre du tube ;- des supports moteur Somfy volet roulant : adaptés à toutes les configuration de pose, ces accessoires moteur Somfy vous permettront de fixer l’axe motorisé côté moteur ;- des interrupteurs volet roulant.
Caractéristiques du moteur Somfy LT50 Ariane 6/17 :
Cage de fins de courses mécanique (capacité de la cage : 46 tours)Couple : 6 NmVitesse : 17 tours / minuteDiamètre : 47 mm (gamme diamètre 50 mm)Diamètre minimum du tube d'enroulement : 50 mm (épaisseur 1,5 mm)Longueur totale : 525 mmLongueur dans le tube : 505 mm (L1)Distance de poppage (pour liaison roue / tube) : 490 mm (L2)Tension : 230 V / 50 HzIntensité absorbée : 0,4 ATemps de fonctionnement avant déclenchement de la sécurité : 4 minutes (ce moteur n'est pas destiné à un usage continu)Température de fonctionnement : -25°C / +70°CNiveau sonore : 46 dBA (à titre d'information uniquement, relevé par le système de mesure Somfy, à charge nominale, dans le sens de la montée, pendant 10 secondes)Poids : 1,72 KgIndice de protection : IP 44Homologation : NFLivré avec un câble blanc 4 conducteurs de 2,5 m. Le câble est débrochable. Le moteur est à installer dans un tube positionné à l'horizontale.Comment régler le moteur volet roulant Somfy Ariane 6/17 :
1- Préparation : enlever le cache jaune et enfoncer les 2 boutons poussoirs (jaune et blanc)2- Câblage : si lors d’un ordre de montée le moteur descend, inverser les fils noirs et marron du moteur à l’inverseur3- Réglage de la fin de course basse : arrêter le moteur à la position souhaitée. Si le tube tourne vers le haut, il conviendra d’appuyer sur le bouton du haut ; si le tube tourne vers le bas, il faudra appuyer sur le bouton du bas. 4- Réglage de la fin de course haute : arrêter le moteur à la position souhaitée. Appuyer sur l’autre bouton.5- Effectuer un test et repositionner le cache.
Comment bien choisir son moteur Somfy de volet roulant :
Le choix de la puissance (on parle de couple) d’un moteur volet Somfy, qui se calcule en Newton / mètre (Nm) est relativement simple. Il vous suffit de calculer le poids du tablier, d’identifier le type de tube d’enroulement et se reporter à l’abaque correspondant au type de lame du tablier.Le poids du tablier de volet roulant se calcule comme suit :1- largeur x (hauteur + 20 cm) x (poids au m2)2- Estimation poids lames (pas de 45 mm maxi) : PVC : 4 kg /m2 ; ALU double paroi avec mousse : 4,5 kg/m2 ; BOIS : 11 kg/ m2 Estimation poids lames (pas lames de 55 et 60 mm maxi): PVC : 4,5 kg /m2 ; ALU double paroi avec mousse : 5,5 kg/m2 ; BOIS : 11 kg/ m2 A noter : les couples présentés dans les abaques correspondent au minimum nécessaire au bon fonctionnement du produit. Les abaques concernant le tube de diamètre 54 ou 64 conviennent aussi aux tubes de diamètre 60 et 62 mm.
