Type | Moteur seul |
---|---|
Réglage moteur | Automatique (sur effort / via la télécommande) |
Diamètre du moteur | ø 45 à 50 mm |
Puissance moteur | 20 / 25 Nm - Pour porte fenêtre |
Option | Moteur standard |
Marque | Somfy |
Technologie moteur | Radio |
Cage de fins de courses électronique (capacité de la cage : 200 tours)
Couple : 20 Nm
Vitesse : 17 tours / minute
Diamètre : 47 mm (gamme diamètre 50 mm)
Diamètre minimum du tube d'enroulement : 50 mm (épaisseur 1,5 mm)
Longueur totale : 625 mm
Longueur dans le tube : 605 mm (L1)
Distance de poppage (pour liaison roue / tube) : 590 mm (L2)
Tension : 230 V / 50 Hz
Intensité absorbée : 0,75 A

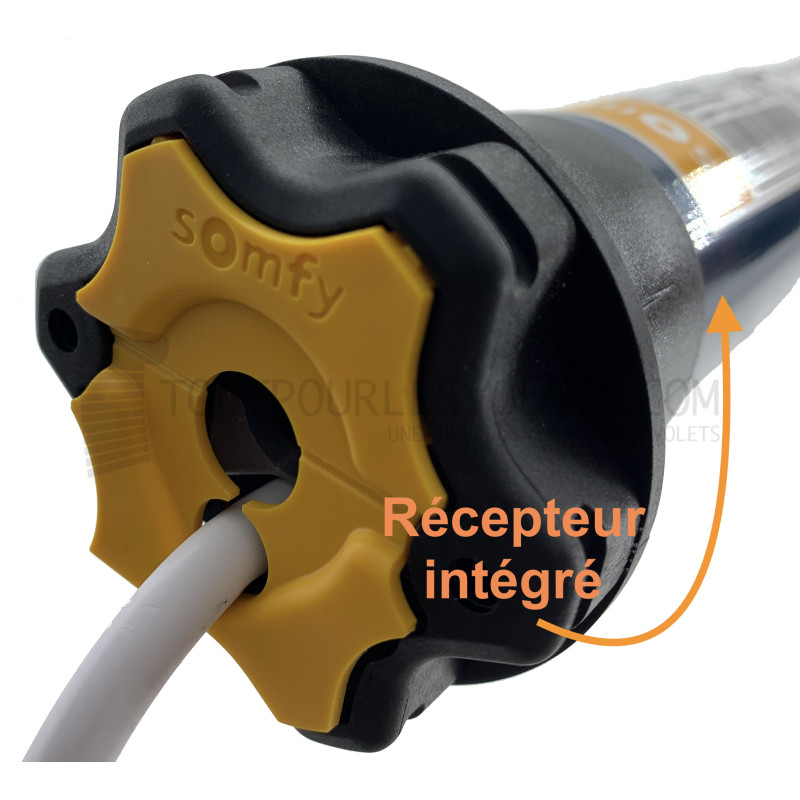

Récepteur radio RTS intégré
Fréquence radio : 433,42 MHz, codage 16 millions de possibilités + code tournant pour un maximum de sécurité
Mémorise jusqu'à 12 points de commandes
Temps de fonctionnement avant déclenchement de la sécurité : 4 minutes (ce moteur n'est pas destiné à un usage continu)
Température de fonctionnement : -20°C / +60°C
Niveau sonore : 53 dBA (à titre d'information uniquement, relevé par le système de mesure Somfy, à charge nominale, dans le sens de la montée, pendant 10 secondes)
Poids : 2,15 Kg
Indice de protection : IP 44
Homologation : NF

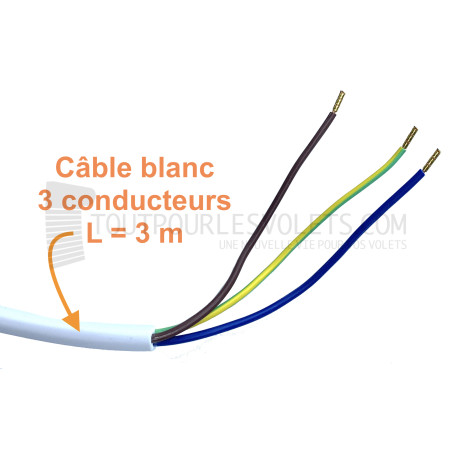

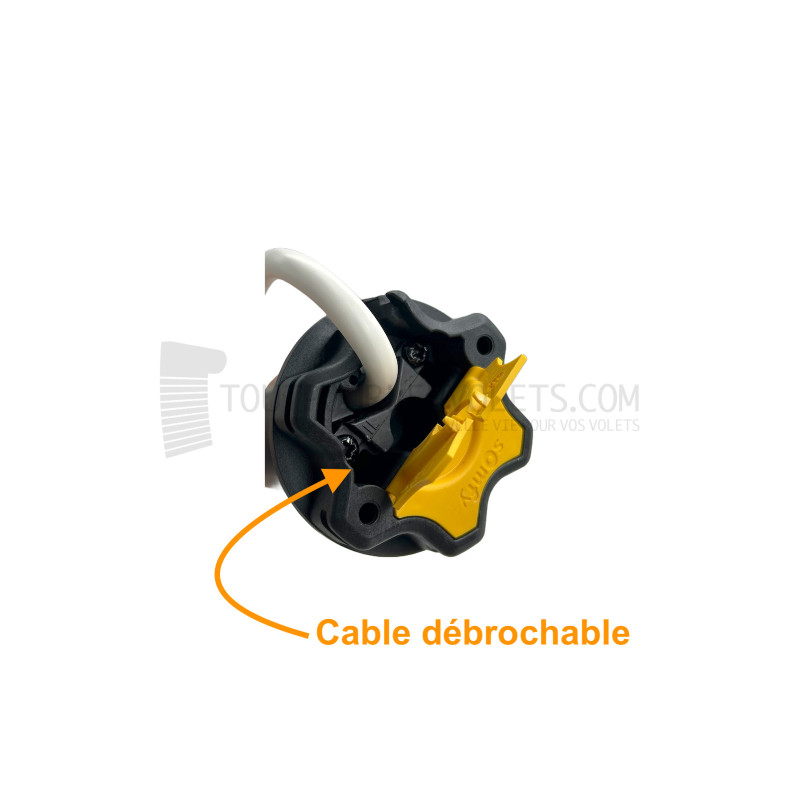

Livré avec un câble blanc 3 conducteurs de 3 m. Le câble est débrochable.
Le moteur est à installer dans un tube positionné à l'horizontale.
1- Pré-enregistrement d’un émetteur : mettre le moteur sous tension, et appuyer simultanément sur les boutons Montée et Descente de la télécommande. Le moteur réagit avec un bref mouvement de va et vient. Il convient alors de vérifier le sens de rotation du moteur : s’il est correct, passer à la deuxième étape ; s’il n’est pas correct (par exemple, le moteur volet roulant Somfy descend lorsqu’on lui donne l’ordre de monter avec la télécommande), appuyer sur la touche My jusqu’au bref mouvement du volet.
2- Réglage des fins de course du moteur volet roulant Somfy : nous préconisons toujours de suivre le mode manuel afin de faire un réglage précis des fins de courses.
- Positionner le volet roulant en position ouvert (fin de course haut), puis appuyer simultanément sur les touches My et Bas de la télécommande. Le volet roulant descend, signe que la position de fin de course haut est réglée. Appuyer sur My pour stopper le volet.
- Positionner le volet roulant en position fermée (fin de course bas), puis appuyer simultanément sur les touches My et Haut de la télécommande. Le volet roulant remonte, signe que la position de fin de course bas est réglée.
- Appuyer enfin sur le bouton My jusqu’au bref mouvement du volet : les fins de courses sont alors mémorisées.
3- Appairage de la télécommande : appuyer sur la touche Prog de la télécommande. Le volet réagit en faisant un bref mouvement : la télécommande est enregistrée.
A ce stade, le réglage des fins de courses d’un moteur volet roulant Somfy radio RTS type Oximo est fini.
