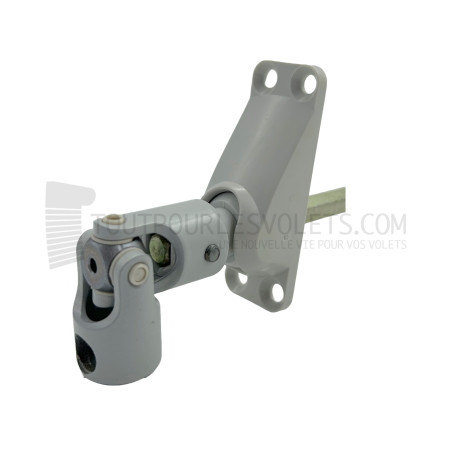

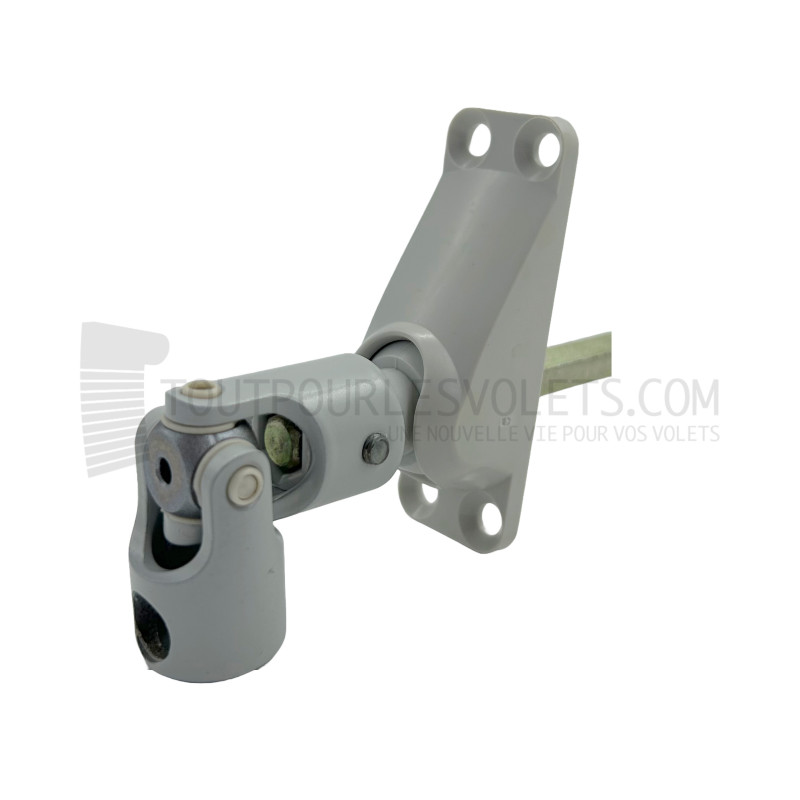

Sortie de caisson 60° - Pour manivelle diamètre 12 mm extérieur - Tige hexagonale 7 mm - Gris clair

Ref. D478NG
19,20 €
TTC

4 produits

Commande avant 14h expédiée le jour même ! * Sauf rupture de stock et fabrication de tabliers
Commande avant 14h expédiée le jour même !
* Sauf rupture de stock et fabrication de tabliers
Paiement sécurisé

Pour compléter votre commande :

Type Sortie de caisson
Entrée côté manivelle Rond ø 12 mm femelle
Type de sortie de caisson 60° façade / sous coffre
Sortie côté treuil Hexa 7 (6 pans de 7) mâle
Coloris Gris clair
Marque Zurflüh-Feller
Sortie à 60°.
Tige 6 pans de 7 mm.
Longueur tige : 315 mm.
Utilisation : pose en façade ou sous caisson pour volets roulants pose traditionnelle, rénovation ou coffre PVC.
Platine Polyamide 22 x 62 mm, entraxe de fixation 13 x 53 mm (4 trous diam. 4,5 mm).
Coloris gris clair.
Entrée Diamètre 12 mm.

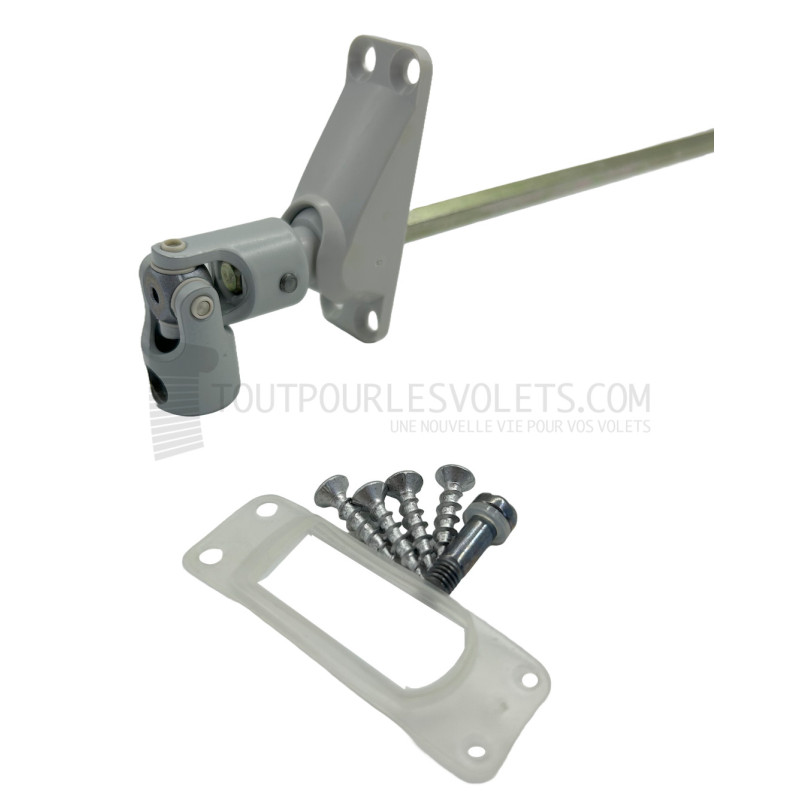

Livraison avec 1 vis diam. 5 mm et 4 vis 3,9 x 19 mm.

Montage sur une manivelle dont le diamètre de tige est de 12 mm extérieur.

Les 3 points à vérifier pour bien choisir sa sortie de caisson de volet roulant :
1- Déterminer le genre de sortie de caisson (mâle ou femelle) et en mesure le diamètre ;
2- Identifier le type de montage (en façade ou sous coffre) et le déport (45°, 90°, etc), puis déterminer la matière de la platine (zamak, PVC, acier, etc) ainsi que ses dimensions (dont les entraxes de fixation) ;
3- Identifier la forme (6 pans ou carré) de la tige et en mesure le diamètre (a), ainsi que la longueur.
