Fiche technique Sortie 90° - Entrée Rond ø 12 femelle - Tige Hexa 7 L 355 - Gris clair:
| Type | Sortie de caisson |
|---|---|

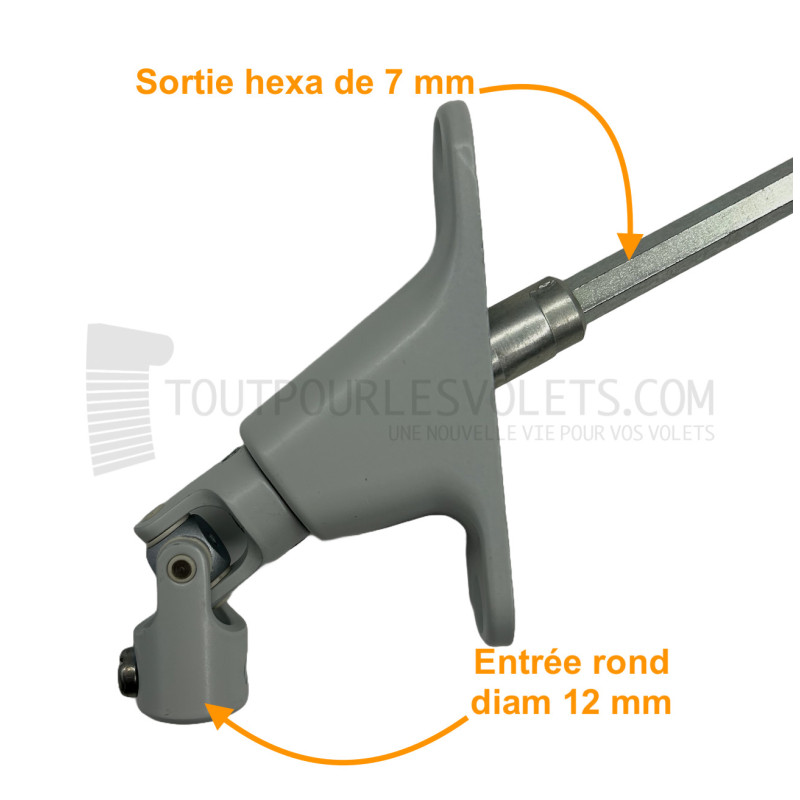

| Entrée côté manivelle | Rond ø 12 mm femelle |
| Type de sortie de caisson | 90° en façade |
| Sortie côté treuil | Hexa 7 (6 pans de 7) mâle |
| Coloris | Gris clair |
| Marque | Zurflüh-Feller |

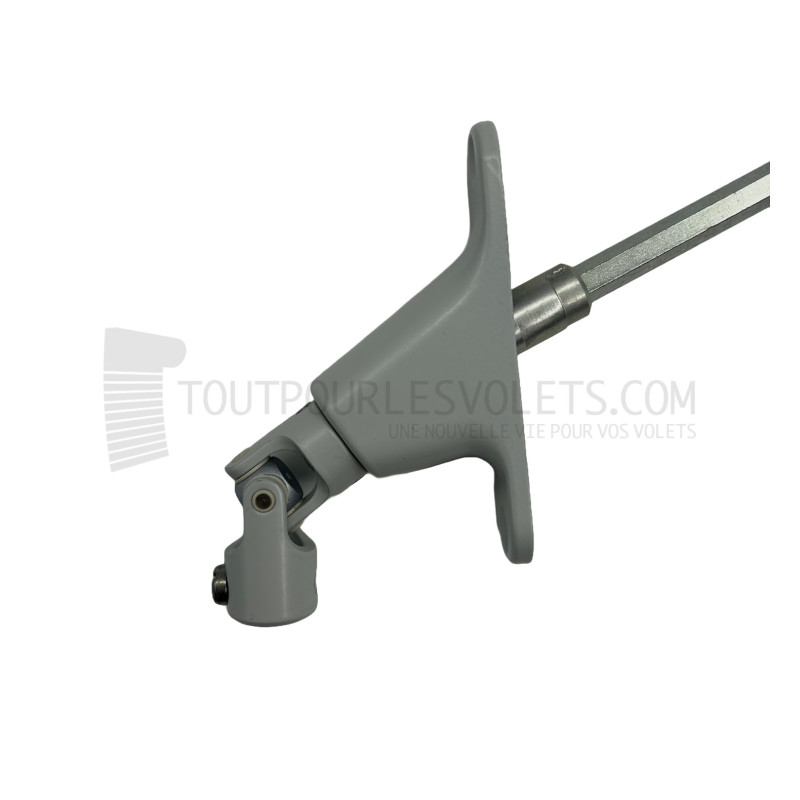

Sortie 90° - Entrée Rond ø 12 femelle - Tige Hexa 7 L 355 - Gris clair
Ref. D590MC
30,00 €
TTC
7 produits
Pour compléter votre commande :
Prix
+ 19,20 €
TTC
Manivelle acier complète - diam. 12 ext. - Blanc - L1200 mm
Commande avant 14h expédiée le jour même !
* Sauf rupture de stock et fabrication de tabliers
* Sauf rupture de stock et fabrication de tabliers

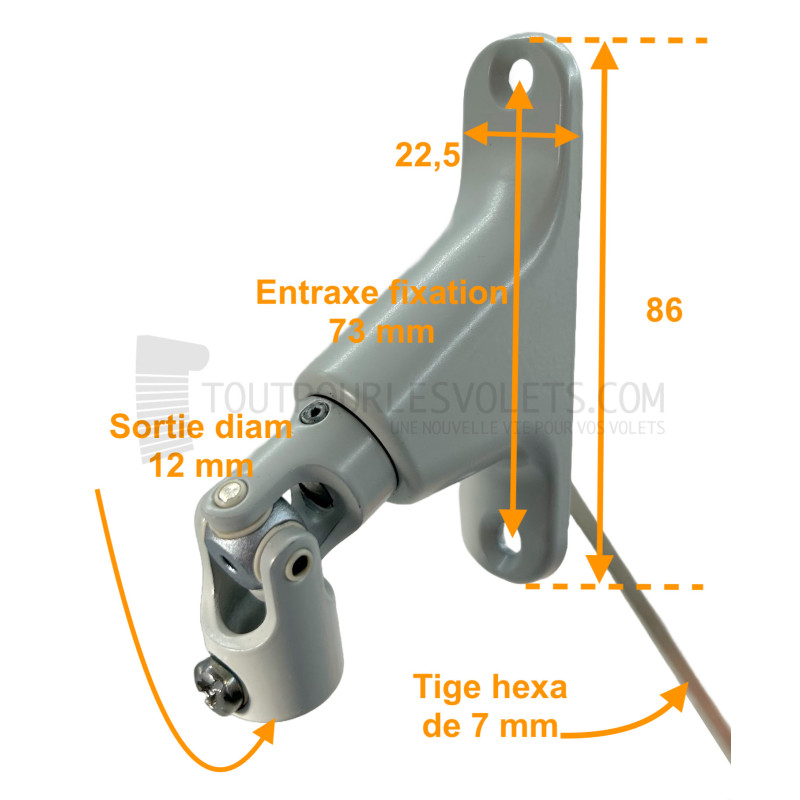

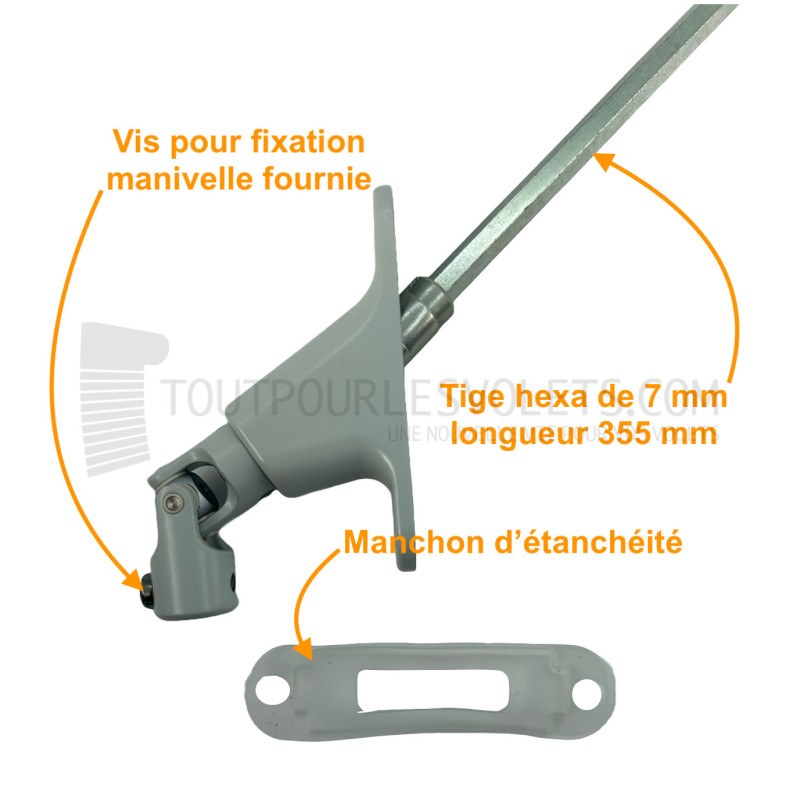

Sortie à 90°.Tige 6 pans de 7 mm.Longueur tige : 355 mm.Utilisation : pose en façade pour volets roulants pose traditionnelle.Platine Zamak 86 x 22,5 mm, entraxe de fixation 73 mm.Fixation par deux trous diam. 4 mm.Coloris gris.Entrée Diamètre 12 mm.Livraison avec 1 vis diam. 5 mm.
Montage sur une manivelle dont le diamètre de tige est de 12 mm extérieur. Les 3 points à vérifier pour bien choisir sa sortie de caisson de volet roulant :1- Déterminer le genre de sortie de caisson (mâle ou femelle) et en mesure le diamètre ;2- Identifier le type de montage (en façade ou sous coffre) et le déport (45°, 90°, etc), puis déterminer la matière de la platine (zamak, PVC, acier, etc) ainsi que ses dimensions (dont les entraxes de fixation) ;3- Identifier la forme (6 pans ou carré) de la tige et en mesure le diamètre (a), ainsi que la longueur.
Montage sur une manivelle dont le diamètre de tige est de 12 mm extérieur. Les 3 points à vérifier pour bien choisir sa sortie de caisson de volet roulant :1- Déterminer le genre de sortie de caisson (mâle ou femelle) et en mesure le diamètre ;2- Identifier le type de montage (en façade ou sous coffre) et le déport (45°, 90°, etc), puis déterminer la matière de la platine (zamak, PVC, acier, etc) ainsi que ses dimensions (dont les entraxes de fixation) ;3- Identifier la forme (6 pans ou carré) de la tige et en mesure le diamètre (a), ainsi que la longueur.
