Sortie 45° 59x22 - Entrée Rond ø 10 mâle - Tige Hexa 7 L 300 - Blanc

Ref. 236049
21,84 €
TTC

73 produits

Commande avant 14h expédiée le jour même !
* Sauf rupture de stock et fabrication de tabliers
Commande avant 14h expédiée le jour même !
* Sauf rupture de stock et fabrication de tabliers
Paiement sécurisé

Pour compléter votre commande :

Fiche technique Sortie 45° 59x22 - Entrée Rond ø 10 mâle - Tige Hexa 7 L 300 - Blanc:

Type Sortie de caisson
Entrée côté manivelle Rond ø 10 mm mâle
Type de sortie de caisson 45° façade / sous coffre
Sortie côté treuil Hexa 7 (6 pans de 7) mâle
Coloris Blanc
Marque Bubendorff

Cette sortie de caisson à 45° de chez Geiger se monte en façade ou sous coffre.

Caractéristiques :

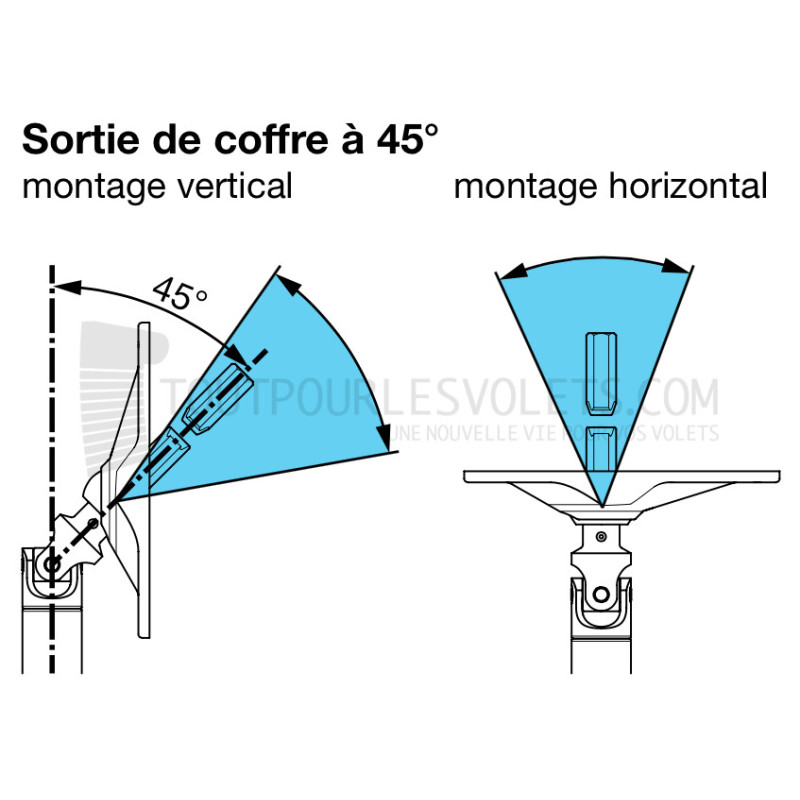

Sortie de caisson à 45° : montage sous coffre ou en façade.

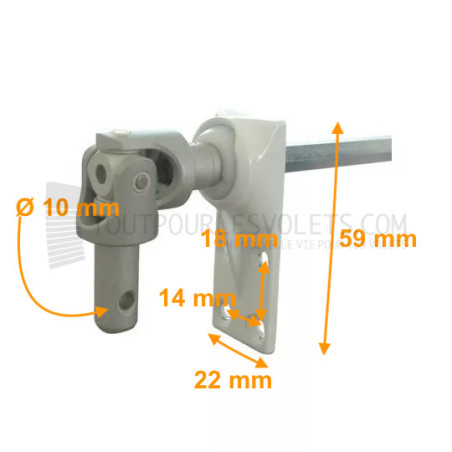

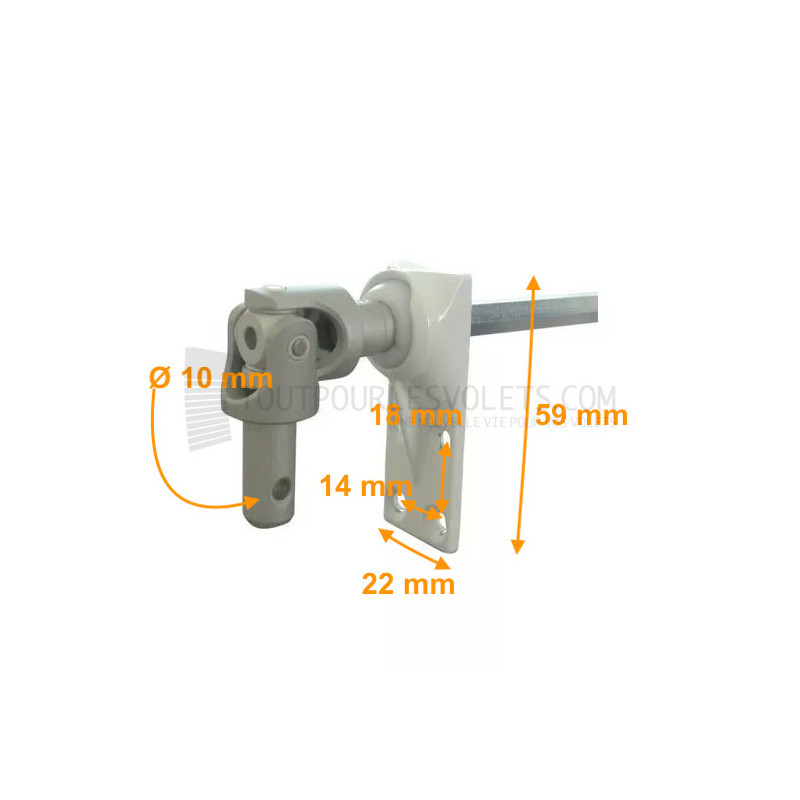

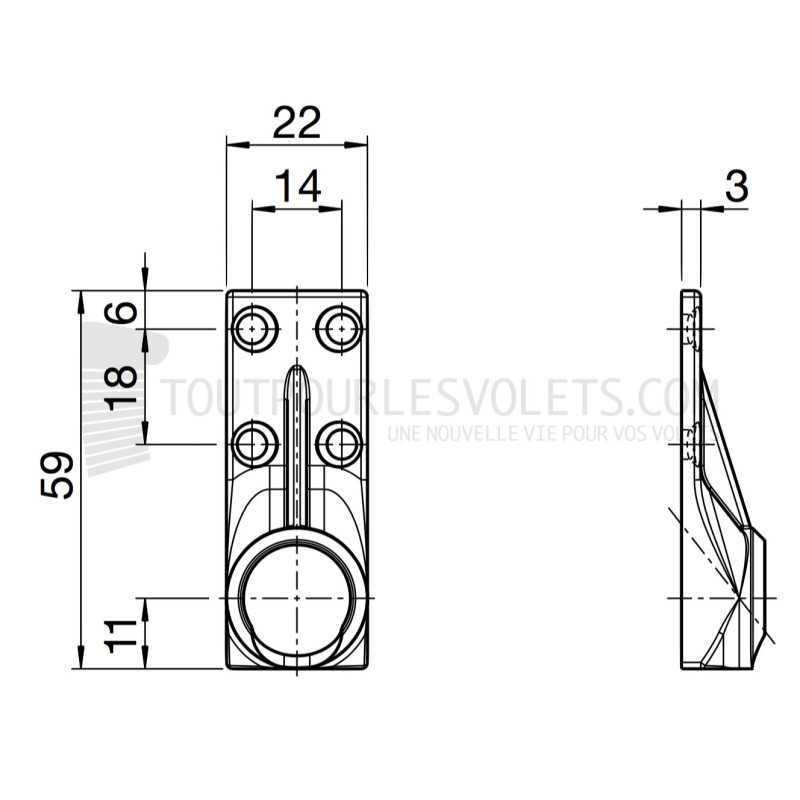

Platine : 59 x 22 mm, en zamak laqué blanc.
Entraxes de fixation : 18,6 x 14 mm.

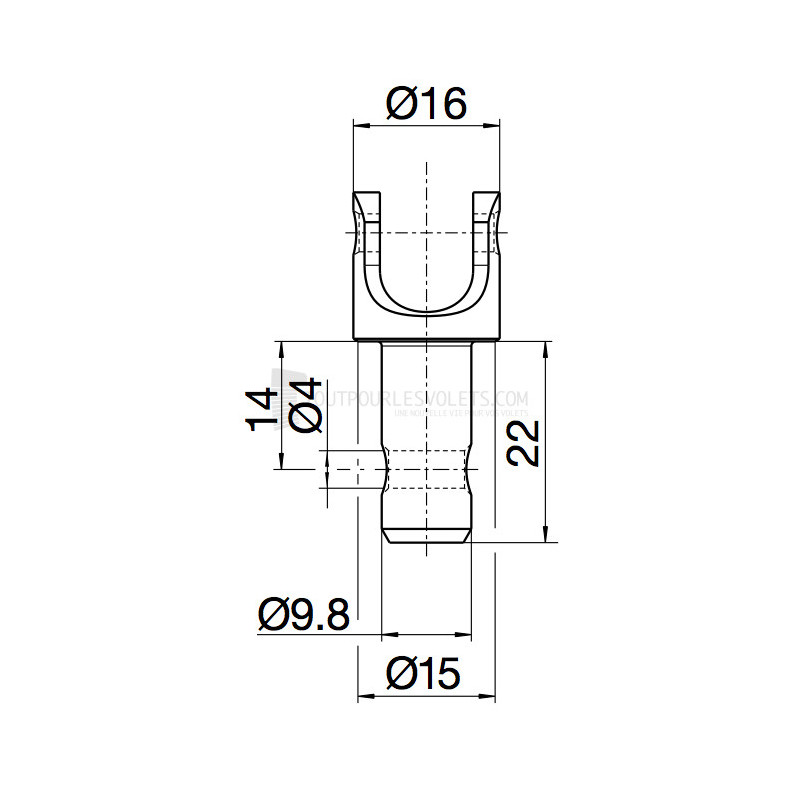

Entrée : tourillon mâle de diamètre 10 mm. Coloris anodisé naturel.
Cardan en acier.
Sortie : 6 pans de 7 mm, tige de longueur 300 mm.

Montage sur une manivelle dont le diamètre de tige est de 10 mm intérieur.


Les 3 points à vérifier pour bien choisir sa sortie de caisson de volet roulant :
1- Déterminer le genre de sortie de caisson (mâle ou femelle) et en mesure le diamètre ;
2- Identifier le type de montage (en façade ou sous coffre) et le déport (45°, 90°, etc), puis déterminer la matière de la platine (zamak, PVC, acier, etc) ainsi que ses dimensions (dont les entraxes de fixation) ;
3- Identifier la forme (6 pans ou carré) de la tige et en mesure le diamètre (a), ainsi que la longueur.
