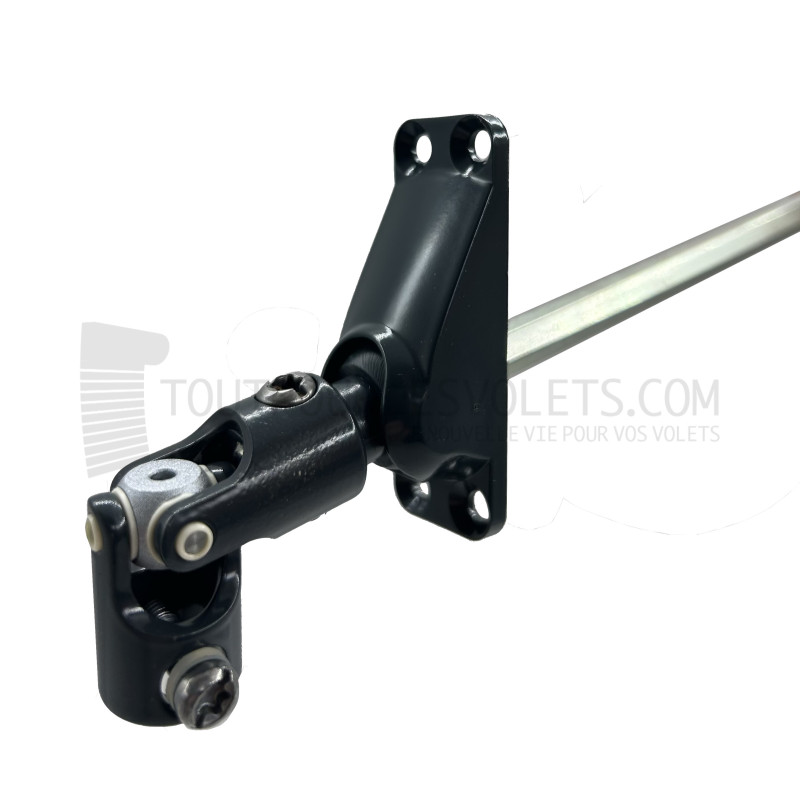

Fiche technique Sortie 60° - Entrée Rond ø 12 femelle - Tige Hexa 7 L 315 - Gris Anthracite RAL 7016:
Type | Sortie de caisson |
---|---|
Entrée côté manivelle | Rond ø 12 mm femelle |
Type de sortie de caisson | 60° façade / sous coffre |
Sortie côté treuil | Hexa 7 (6 pans de 7) mâle |
Coloris | Gris anthracite RAL 7016 |
Marque | Zurflüh-Feller |
Sortie 60° - Entrée Rond ø 12 femelle - Tige Hexa 7 L 315 - Gris Anthracite RAL 7016
Ref. D476ANG
18,00 €
TTC
42 produits
Pour compléter votre commande :
Prix
+ 19,20 €
TTC
Manivelle acier complète - diam. 12 ext. - Blanc - L1200 mm
Commande avant 14h expédiée le jour même !
* Sauf rupture de stock et fabrication de tabliers
* Sauf rupture de stock et fabrication de tabliers

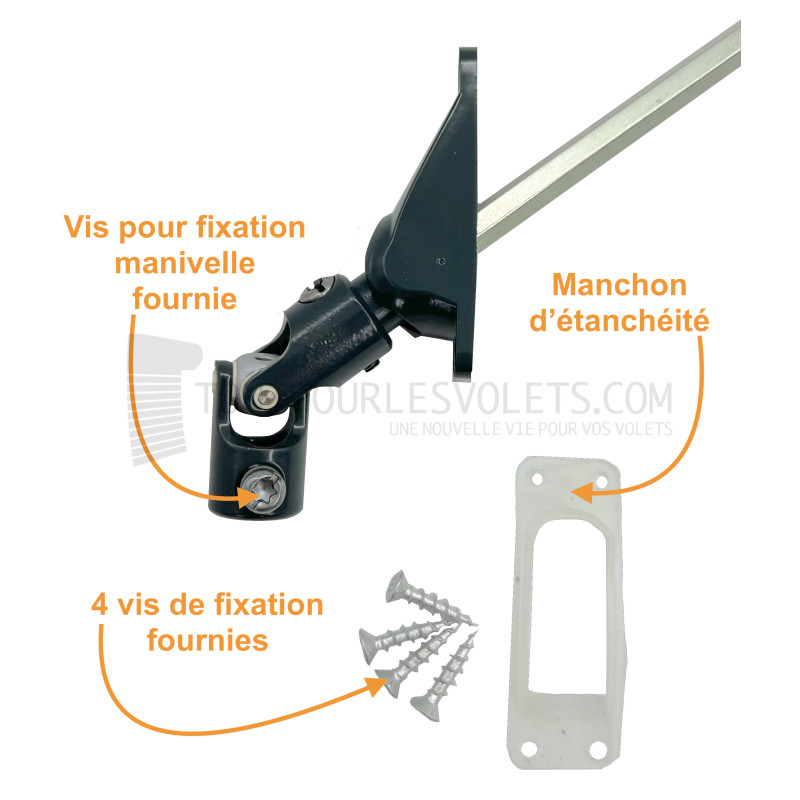

Sortie à 60°.Tige 6 pans de 7 mm.Longueur tige : 315 mm.Utilisation : pose en façade ou sous caisson pour volets roulants pose traditionnelle, rénovation ou coffre PVC.Platine Polyamide 22 x 62 mm, entraxe de fixation 13 x 53 mm (4 trous diam. 4,5 mm).Coloris gris anthracite RAL 7016.Entrée Diamètre 12 mm.Livraison avec 1 vis diam. 5 mm et 4 vis 3,9 x 19 mm.
Montage sur une manivelle dont le diamètre de tige est de 12 mm extérieur. Les 3 points à vérifier pour bien choisir sa sortie de caisson de volet roulant :1- Déterminer le genre de sortie de caisson (mâle ou femelle) et en mesure le diamètre ;2- Identifier le type de montage (en façade ou sous coffre) et le déport (45°, 90°, etc), puis déterminer la matière de la platine (zamak, PVC, acier, etc) ainsi que ses dimensions (dont les entraxes de fixation) ;3- Identifier la forme (6 pans ou carré) de la tige et en mesure le diamètre (a), ainsi que la longueur.
Montage sur une manivelle dont le diamètre de tige est de 12 mm extérieur. Les 3 points à vérifier pour bien choisir sa sortie de caisson de volet roulant :1- Déterminer le genre de sortie de caisson (mâle ou femelle) et en mesure le diamètre ;2- Identifier le type de montage (en façade ou sous coffre) et le déport (45°, 90°, etc), puis déterminer la matière de la platine (zamak, PVC, acier, etc) ainsi que ses dimensions (dont les entraxes de fixation) ;3- Identifier la forme (6 pans ou carré) de la tige et en mesure le diamètre (a), ainsi que la longueur.
