Sortie de caisson déportée 30° - Pour manivelle diamètre 12 mm extérieur - Tige Carré 6 mm - Blanc
Ref. D859NG
36,00 €
TTC
79 produits
Commande avant 14h expédiée le jour même !
* Sauf rupture de stock et fabrication de tabliers
* Sauf rupture de stock et fabrication de tabliers
-
Vous avez une question ?
Obtenez une réponse de la part de clients qui ont utilisé ce produit
Fiche technique Sortie de caisson déportée 30° - Pour manivelle diamètre 12 mm extérieur - Tige Carré 6 mm - Blanc
add_circle_outline| Type | Sortie de caisson |
|---|---|
| Entrée côté manivelle | Rond ø 12 mm femelle |
| Type de sortie de caisson | 30° sous coffre |
| Sortie côté treuil | Carré 6 mm mâle |
| Coloris | Blanc |
| Marque | Zurflüh-Feller |

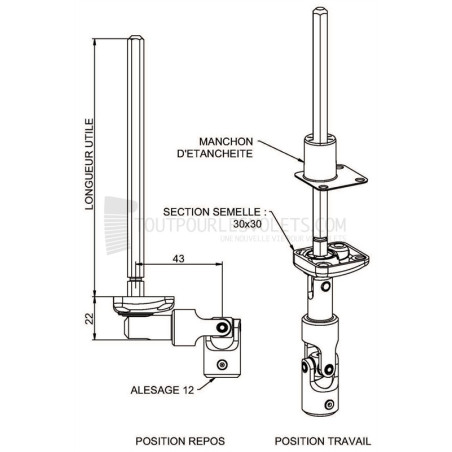

Cette sortie de caisson de volet roulant de chez Zurfluh Feller a la particularité de s'articuler et de déporter la manivelle de 43 mm, afin de permettre d'ouvrir la fenêtre sans être gêné par le cardan et la manivelle. Elle est particulièrement utilisée sur coffre PVC de type Bloc Baie, et s'installe sous coffre.
Sortie à 30°.Tige Carré de 6 mm.Longueur tige : 175 mm.Utilisation : pose sous caisson pour volets roulants coffre PVC.Platine Polybutylène 30 x 30 mm, entraxe de fixation 21 x 21 mm (3 trous).Déport : 43 mm
Coloris blanc.Entrée Diamètre 12 mm.Livraison avec 1 vis diam. 5 mm et 3 vis 3,9 x 19 mm.
Montage sur une manivelle dont le diamètre de tige est de 12 mm extérieur. Les 3 points à vérifier pour bien choisir sa sortie de caisson de volet roulant :1- Déterminer le genre de sortie de caisson (mâle ou femelle) et en mesure le diamètre ;2- Identifier le type de montage (en façade ou sous coffre) et le déport (45°, 90°, etc), puis déterminer la matière de la platine (zamak, PVC, acier, etc) ainsi que ses dimensions (dont les entraxes de fixation) ;3- Identifier la forme (6 pans ou carré) de la tige et en mesure le diamètre (a), ainsi que la longueur.
Sortie à 30°.Tige Carré de 6 mm.Longueur tige : 175 mm.Utilisation : pose sous caisson pour volets roulants coffre PVC.Platine Polybutylène 30 x 30 mm, entraxe de fixation 21 x 21 mm (3 trous).Déport : 43 mm
Coloris blanc.Entrée Diamètre 12 mm.Livraison avec 1 vis diam. 5 mm et 3 vis 3,9 x 19 mm.
Montage sur une manivelle dont le diamètre de tige est de 12 mm extérieur. Les 3 points à vérifier pour bien choisir sa sortie de caisson de volet roulant :1- Déterminer le genre de sortie de caisson (mâle ou femelle) et en mesure le diamètre ;2- Identifier le type de montage (en façade ou sous coffre) et le déport (45°, 90°, etc), puis déterminer la matière de la platine (zamak, PVC, acier, etc) ainsi que ses dimensions (dont les entraxes de fixation) ;3- Identifier la forme (6 pans ou carré) de la tige et en mesure le diamètre (a), ainsi que la longueur.
FAQ
1 : la tige est bien carré 6mm ? sur le croquis on peut penser que la tige est hexagonale . 2 : le diametre de ma manivelle est de 13mm contre 12mm en standard. Est t(il possible d'avoir la piece pour barre de 13mm ? Merci
Question posée par fake-user-for-pagecache do-not-delete le 26/05/2026 09:35
1- La tige de la sortie ref. D859NG est bien en carré de 6 mm.
2- Nous ne proposons pas d'équivalent pour manivelle de 13 mm extérieur. Dans votre cas, il conviendrait de remplacer la manivelle (par ex. par la ref. GS11300).
warning_amber
Réponse par Admin le 26/05/2026 12:08 check_circle_outline thumb_up_off_alt 0 thumb_down_off_alt 0
