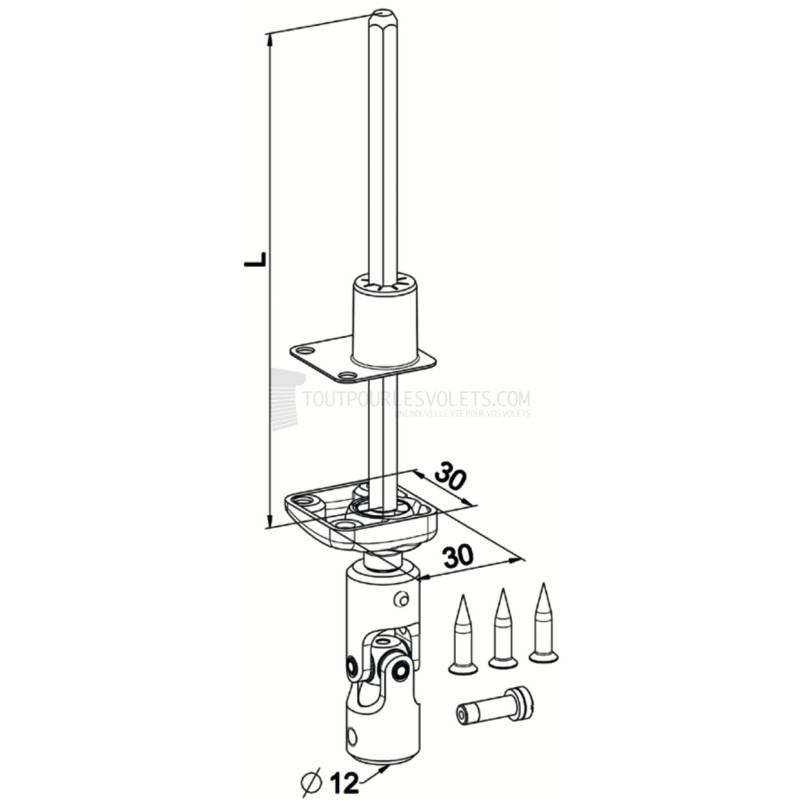

Sortie 30°- Entrée Rond ø 12 femelle - Tige Carré 6 - Blanc
Sortie 30°- Entrée Rond ø 12 femelle - Tige Carré 6 - Blanc
Sortie 30°- Entrée Rond ø 12 femelle - Tige Carré 6 - Blanc
Sortie 30°- Entrée Rond ø 12 femelle - Tige Carré 6 - Blanc

Sortie de caisson 30° - Pour manivelle diamètre 12 mm extérieur - Tige Carré 6 mm - Blanc

Ref. D871NG
33,60 €
TTC

89 produits

Commande avant 14h expédiée le jour même ! * Sauf rupture de stock et fabrication de tabliers
Commande avant 14h expédiée le jour même !
* Sauf rupture de stock et fabrication de tabliers
Paiement sécurisé
Type Sortie de caisson
Entrée côté manivelle Rond ø 12 mm femelle
Type de sortie de caisson 30° sous coffre
Sortie côté treuil Carré 6 mm mâle
Coloris Blanc
Marque Zurflüh-Feller
Cette sortie de caisson de volet roulant de chez Zurfluh Feller est particulièrement utilisée sur coffre PVC de type Bloc Baie, et s'installe sous coffre.

Sortie à 30°.
Tige carré de 6 mm.
Longueur tige : 170 mm.
Utilisation : pose sous caisson pour volets roulants coffre PVC.
Platine Polybutylène 45 x 22 mm, entraxe de fixation 36 x 13 mm (3 trous).
Coloris blanc.
Entrée Diamètre 12 mm.
Livraison avec 1 vis diam. 5 mm et 3 vis 3,9 x 19 mm.

Montage sur une manivelle dont le diamètre de tige est de 12 mm extérieur.

Les 3 points à vérifier pour bien choisir sa sortie de caisson de volet roulant :
1- Déterminer le genre de sortie de caisson (mâle ou femelle) et en mesure le diamètre ;
2- Identifier le type de montage (en façade ou sous coffre) et le déport (45°, 90°, etc), puis déterminer la matière de la platine (zamak, PVC, acier, etc) ainsi que ses dimensions (dont les entraxes de fixation) ;
3- Identifier la forme (6 pans ou carré) de la tige et en mesure le diamètre (a), ainsi que la longueur.
