Fiche technique Sortie 90° - Entrée Rond ø 12 femelle - Tige Carré 8 L 355 - Nickelé:
Type | Sortie de caisson |
---|---|
Entrée côté manivelle | Rond ø 12 mm femelle |
Type de sortie de caisson | 90° en façade |
Sortie côté treuil | Carré 8 mm mâle |
Coloris | Nickelé / Chromé |
Marque | Zurflüh-Feller |

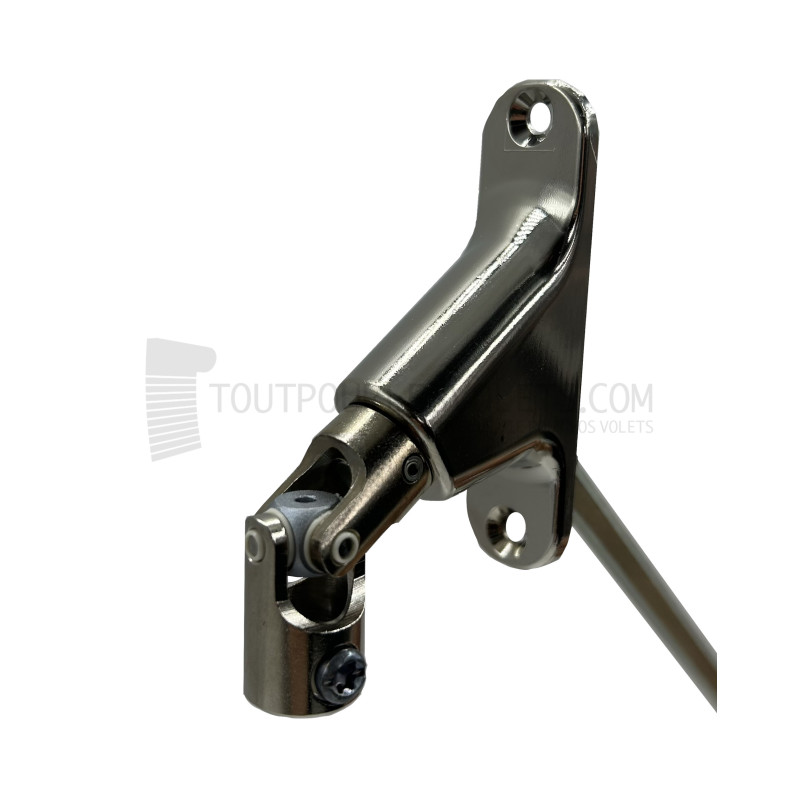

Sortie 90° - Entrée Rond ø 12 femelle - Tige Carré 8 L 355 - Nickelé
Ref. D590RA
36,00 €
TTC
29 produits
Pour compléter votre commande :
Prix
+ 27,00 €
TTC
Manivelle volet roulant complète acier - diam. 12 - Gris - L1500 mm
Commande avant 14h expédiée le jour même !
* Sauf rupture de stock et fabrication de tabliers
* Sauf rupture de stock et fabrication de tabliers

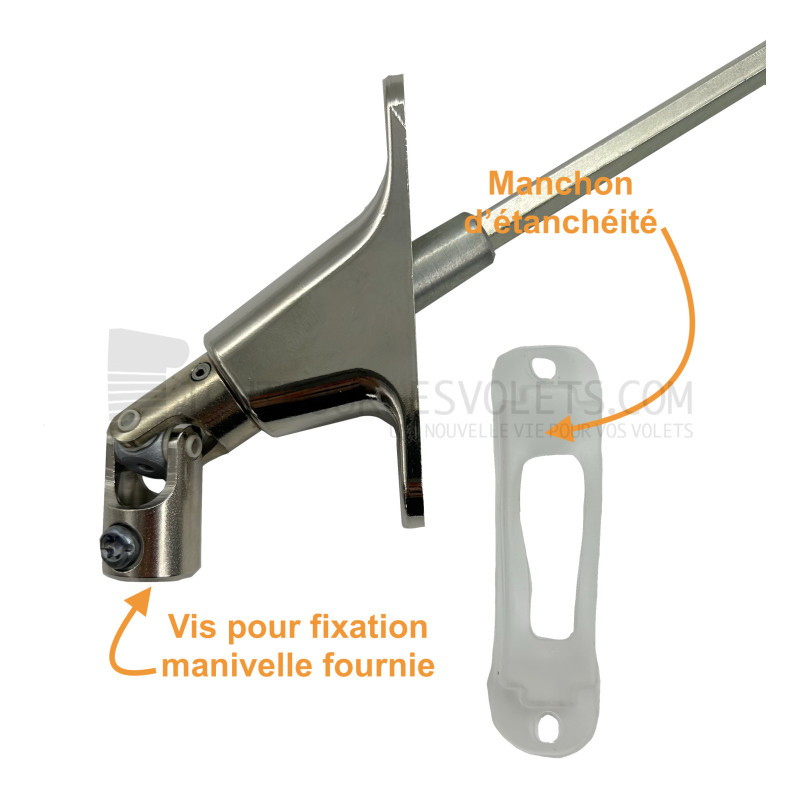

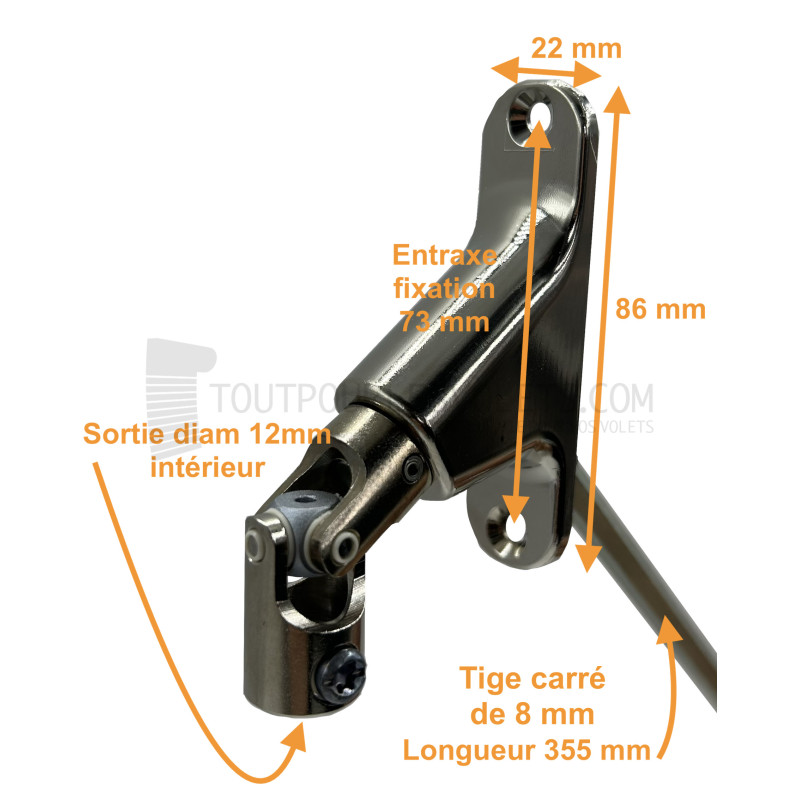

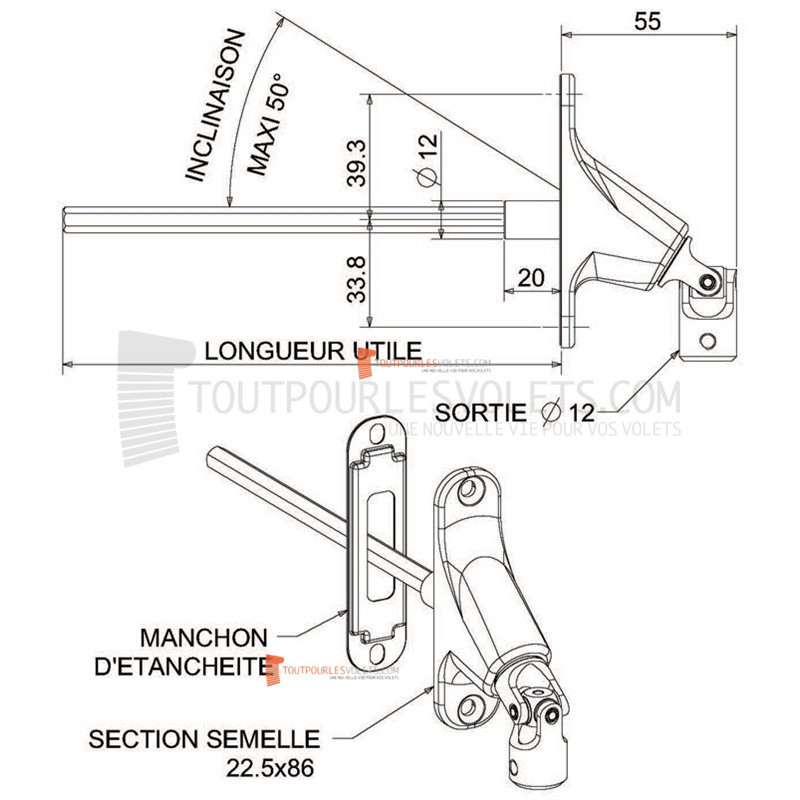

Sortie à 90°.Tige carré de 8 mm.Longueur tige : 355 mm.Utilisation : pose en façade pour volets roulants pose traditionnelle.Platine Zamak 86 x 22,5 mm, entraxe de fixation 73 mm.Fixation par deux trous diam. 4 mm.Coloris Nickelé.Entrée Diamètre 12 mm.Livraison avec 1 vis diam. 5 mm.
Montage sur une manivelle dont le diamètre de tige est de 12 mm extérieur. Les 3 points à vérifier pour bien choisir sa sortie de caisson de volet roulant :1- Déterminer le genre de sortie de caisson (mâle ou femelle) et en mesure le diamètre ;2- Identifier le type de montage (en façade ou sous coffre) et le déport (45°, 90°, etc), puis déterminer la matière de la platine (zamak, PVC, acier, etc) ainsi que ses dimensions (dont les entraxes de fixation) ;3- Identifier la forme (6 pans ou carré) de la tige et en mesure le diamètre (a), ainsi que la longueur.
