Sortie de caisson 90° - Pour manivelle diamètre 14 mm extérieur - Tige Carré 8 mm - Nickelé
Ref. 2004123
36,60 €
TTC
4 produits
Commande avant 14h expédiée le jour même !
* Sauf rupture de stock et fabrication de tabliers
* Sauf rupture de stock et fabrication de tabliers
Notre alternative:
-
Vous avez une question ?
Obtenez une réponse de la part de clients qui ont utilisé ce produit
Fiche technique Sortie de caisson 90° - Pour manivelle diamètre 14 mm extérieur - Tige Carré 8 mm - Nickelé
add_circle_outline| Type | Sortie de caisson |
|---|---|
| Entrée côté manivelle | Rond ø 14 mm femelle |

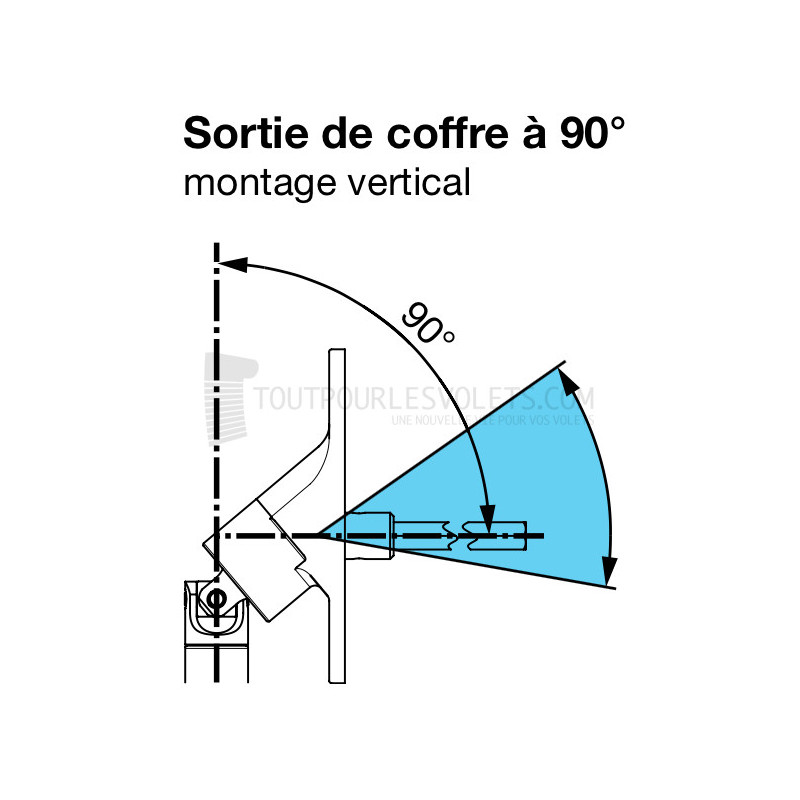

| Type de sortie de caisson | 90° en façade |
| Sortie côté treuil | Carré 8 mm mâle |
| Coloris | Nickelé / Chromé |
| Marque | Simu |

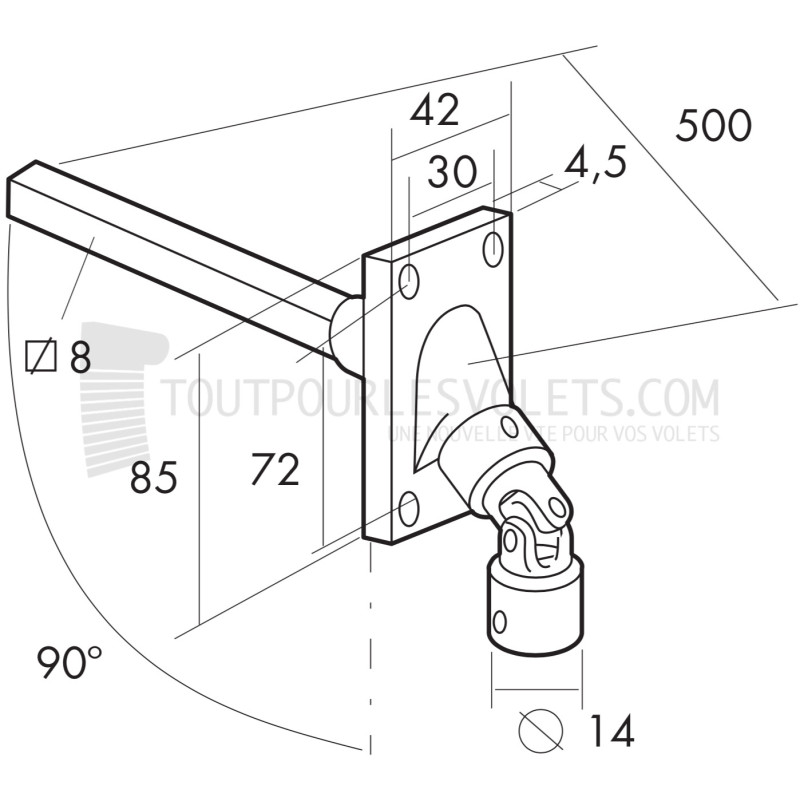

Cette sortie de caisson à 90° de chez Simu / Gaviota Simbac se monte en façade. Caractéristiques :Sortie de caisson à 90° : montage en façade.Platine : 85 x 42 mm, en zamak nickelé.Entraxes de fixation : 72 mm et 30 mm.
Entrée : femelle de diamètre 14 mm.Cardan en acier nickelé.Sortie : carré 8 mm, tige de longueur 480 mm. Montage sur une manivelle dont le diamètre de tige est de 14 mm extérieur.
Les 3 points à vérifier pour bien choisir sa sortie de caisson de volet roulant :1- Déterminer le genre de sortie de caisson (mâle ou femelle) et en mesure le diamètre ;2- Identifier le type de montage (en façade ou sous coffre) et le déport (45°, 90°, etc), puis déterminer la matière de la platine (zamak, PVC, acier, etc) ainsi que ses dimensions (dont les entraxes de fixation) ;3- Identifier la forme (6 pans ou carré) de la tige et en mesure le diamètre (a), ainsi que la longueur.
Entrée : femelle de diamètre 14 mm.Cardan en acier nickelé.Sortie : carré 8 mm, tige de longueur 480 mm. Montage sur une manivelle dont le diamètre de tige est de 14 mm extérieur.
Les 3 points à vérifier pour bien choisir sa sortie de caisson de volet roulant :1- Déterminer le genre de sortie de caisson (mâle ou femelle) et en mesure le diamètre ;2- Identifier le type de montage (en façade ou sous coffre) et le déport (45°, 90°, etc), puis déterminer la matière de la platine (zamak, PVC, acier, etc) ainsi que ses dimensions (dont les entraxes de fixation) ;3- Identifier la forme (6 pans ou carré) de la tige et en mesure le diamètre (a), ainsi que la longueur.
