Sortie 30° déportée - Entrée Rond ø 12 femelle - Tige Hexa 7 L195 - Blanc
Ref. D853NG
32,16 €
TTC
40 produits
Pour compléter votre commande :
Prix
+ 27,30 €
TTC
Manivelle volet roulant complète acier - diam. 12 ext. - Blanc - L1100 mm
Commande avant 14h expédiée le jour même !
* Sauf rupture de stock et fabrication de tabliers
* Sauf rupture de stock et fabrication de tabliers
Fiche technique Sortie 30° déportée - Entrée Rond ø 12 femelle - Tige Hexa 7 L195 - Blanc:
| Type | Sortie de caisson |
|---|---|
| Entrée côté manivelle | Rond ø 12 mm femelle |
| Type de sortie de caisson | 30° sous coffre |
| Sortie côté treuil | Hexa 7 (6 pans de 7) mâle |
| Coloris | Blanc |
| Marque | Zurflüh-Feller |

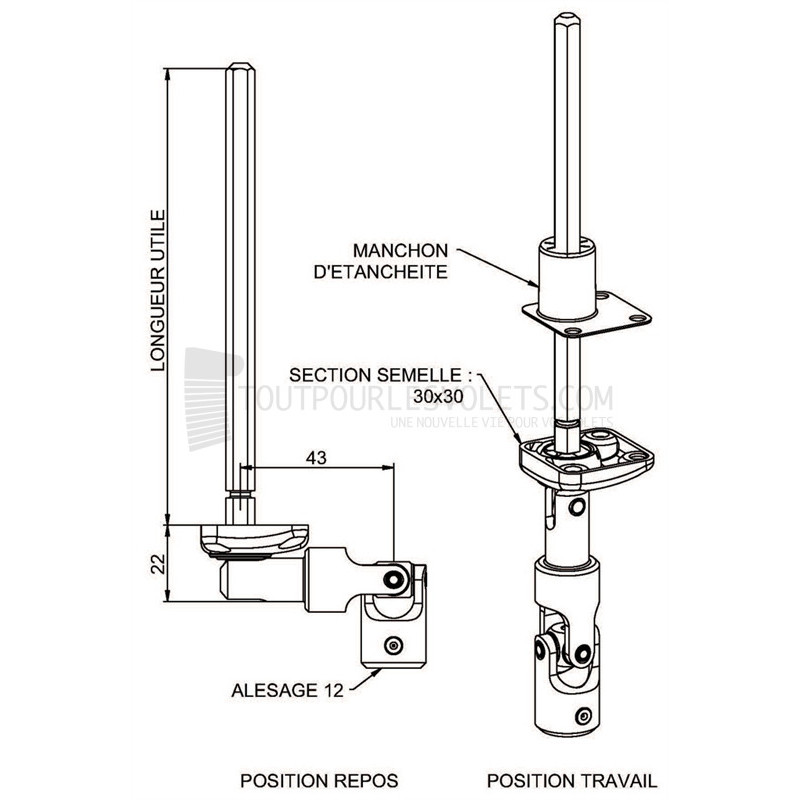

Cette sortie de caisson de volet roulant de chez Zurfluh Feller a la particularité de s'articuler et de déporter la manivelle de 43 mm, afin de permettre d'ouvrir la fenêtre sans être gêné par le cardan et la manivelle. Elle est particulièrement utilisée sur coffre PVC de type Bloc Baie, et s'installe sous coffre.
Sortie à 30°.Tige 6 pans de 7 mm.Longueur tige : 195 mm.Utilisation : pose sous caisson pour volets roulants coffre PVC.Platine Polybutylène 30 x 30 mm, entraxe de fixation 21 x 21 mm (3 trous).Déport : 43 mm
Coloris blanc.Entrée Diamètre 12 mm.Livraison avec 1 vis diam. 5 mm et 3 vis 3,9 x 19 mm.
Montage sur une manivelle dont le diamètre de tige est de 12 mm extérieur. Les 3 points à vérifier pour bien choisir sa sortie de caisson de volet roulant :1- Déterminer le genre de sortie de caisson (mâle ou femelle) et en mesure le diamètre ;2- Identifier le type de montage (en façade ou sous coffre) et le déport (45°, 90°, etc), puis déterminer la matière de la platine (zamak, PVC, acier, etc) ainsi que ses dimensions (dont les entraxes de fixation) ;3- Identifier la forme (6 pans ou carré) de la tige et en mesure le diamètre (a), ainsi que la longueur.
Sortie à 30°.Tige 6 pans de 7 mm.Longueur tige : 195 mm.Utilisation : pose sous caisson pour volets roulants coffre PVC.Platine Polybutylène 30 x 30 mm, entraxe de fixation 21 x 21 mm (3 trous).Déport : 43 mm
Coloris blanc.Entrée Diamètre 12 mm.Livraison avec 1 vis diam. 5 mm et 3 vis 3,9 x 19 mm.
Montage sur une manivelle dont le diamètre de tige est de 12 mm extérieur. Les 3 points à vérifier pour bien choisir sa sortie de caisson de volet roulant :1- Déterminer le genre de sortie de caisson (mâle ou femelle) et en mesure le diamètre ;2- Identifier le type de montage (en façade ou sous coffre) et le déport (45°, 90°, etc), puis déterminer la matière de la platine (zamak, PVC, acier, etc) ainsi que ses dimensions (dont les entraxes de fixation) ;3- Identifier la forme (6 pans ou carré) de la tige et en mesure le diamètre (a), ainsi que la longueur.
Avis Sortie 30° déportée - Entrée Rond ø 12 femelle - Tige Hexa 7 L195 - Blanc
Evaluations produit
Voir l'attestation de confiance
- Pour plus d'informations sur les caractéristiques du contrôle des avis et la possibilité de contacter l'auteur de l'avis, merci de consulter nos CGU.
- Aucune contrepartie n'a été fournie en échange des avis
- Les avis sont publiés et conservés pendant une durée de cinq ans
- Les avis ne sont pas modifiables : si un client souhaite modifier son avis, il doit contacter Avis Verifiés afin de supprimer l'avis existant, et en publier un nouveau
- Les motifs de suppression des avis sont disponibles ici.
Trier l'affichage des avis :
Hubert L. le 15/06/2024
4/5
pas suffisamment détaillé pour angle de sortie ,un petit schéma serait très bien
Yves L. le 02/06/2024
5/5
Article pas facile à dénicher. Compatible avec à la pièce à remplacer . Parfait. Montage en quelques minutes seulement.
michel Jean G. le 07/02/2024
5/5
J’ai commandé un seul produit et après l’avoir installé facilement, j’en ai recommandé 3 autres pour les éventuelles pannes pouvant survenir sur mes autres volets . Ce qui est une preuve de ma satisfaction !
Anonymous A. le 08/10/2020
5/5
Correspond exactement à mon attente. De bonne qualité
