Sortie 60° - Entrée Rond ø 12 femelle - Tige Carré 6 L 315 - Blanc

Ref. D512ANG

30,00 €

TTC

En stock
25 produits

Commande avant 14h expédiée le jour même !
* Sauf rupture de stock et fabrication de tabliers

Notre alternative:

Pack de remplacement manivelle / sortie de caisson universel

36,00 €

Voir le produit

Pour compléter votre commande :

Manivelle volet roulant complète acier - diam. 12 mm - Blanc - L1500 mm

+ 26,64 € TTC

Ajouté !

Manivelle volet roulant complète acier - diam. 12 mm - Blanc - L1500 mm

+ 37,20 € TTC

Ajouté !

Treuil Soprofen à vis sans fin - Entrée Carré 6 - Sortie Crabot 20 - SFC

Vous avez une question ?
Obtenez une réponse de la part de clients qui ont utilisé ce produit

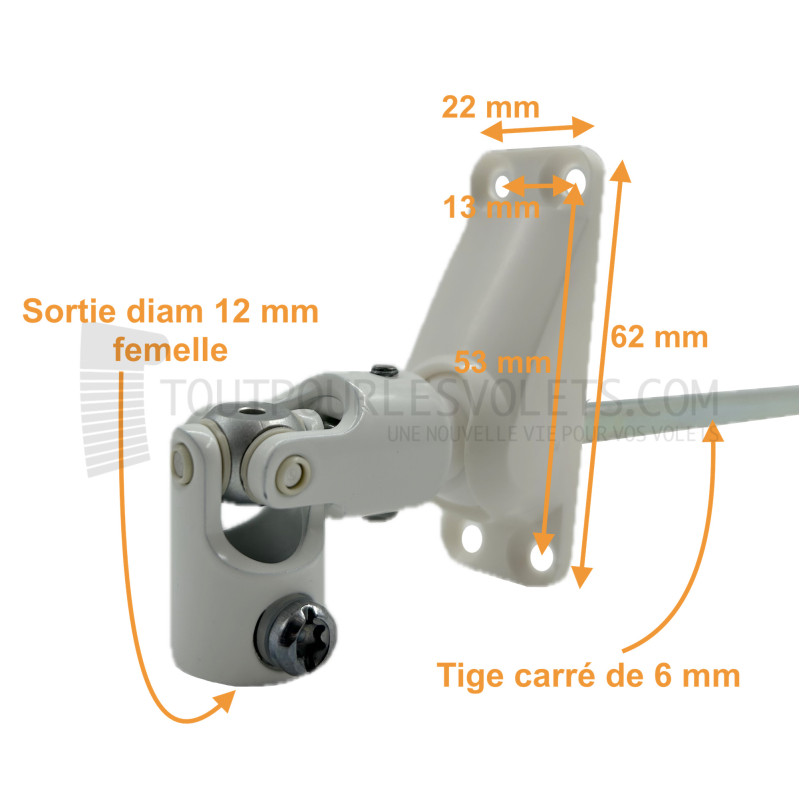

Fiche technique Sortie 60° - Entrée Rond ø 12 femelle - Tige Carré 6 L 315 - Blanc:

Type	Sortie de caisson
Entrée côté manivelle	Rond ø 12 mm femelle
Type de sortie de caisson	60° façade / sous coffre
Sortie côté treuil	Carré 6 mm mâle
Coloris	Blanc
Marque	Zurflüh-Feller

Sortie à 60°.

Tige carré de 6 mm.

Longueur tige : 315 mm.

Utilisation : pose en façade ou sous caisson pour volets roulants pose traditionnelle, rénovation ou coffre PVC.

Platine Polyamide 22 x 62 mm, entraxe de fixation 13 x 53 mm (4 trous diam. 4,5 mm).

Coloris blanc.

Entrée Diamètre 12 mm.

Livraison avec 1 vis diam. 5 mm et 4 vis 3,9 x 19 mm.

Montage sur une manivelle dont le diamètre de tige est de 12 mm extérieur.

Les 3 points à vérifier pour bien choisir sa sortie de caisson de volet roulant :

1- Déterminer le genre de sortie de caisson (mâle ou femelle) et en mesure le diamètre ;

2- Identifier le type de montage (en façade ou sous coffre) et le déport (45°, 90°, etc), puis déterminer la matière de la platine (zamak, PVC, acier, etc) ainsi que ses dimensions (dont les entraxes de fixation) ;

3- Identifier la forme (6 pans ou carré) de la tige et en mesure le diamètre (a), ainsi que la longueur.
