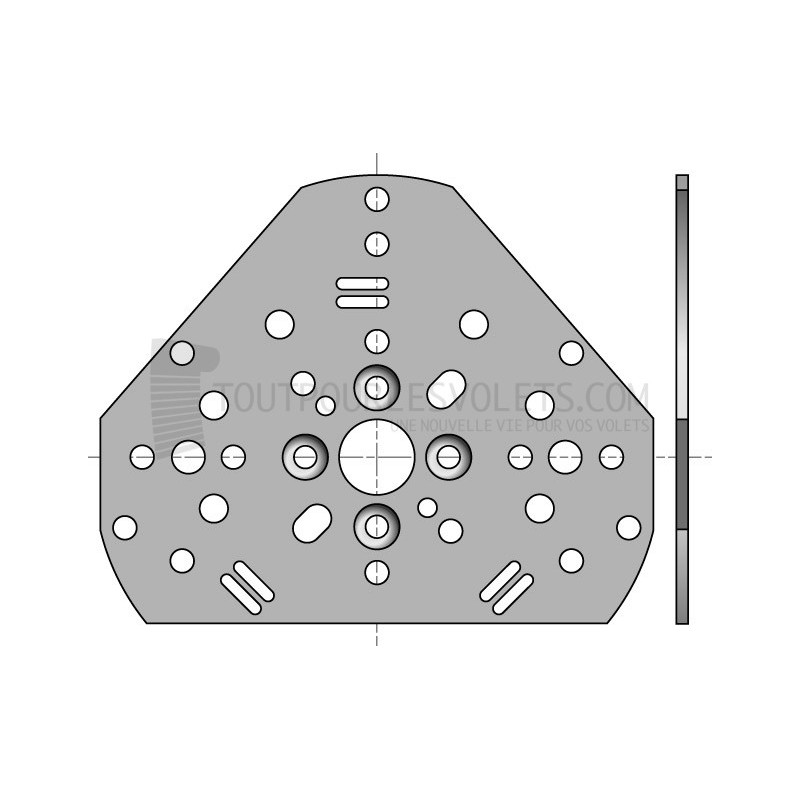

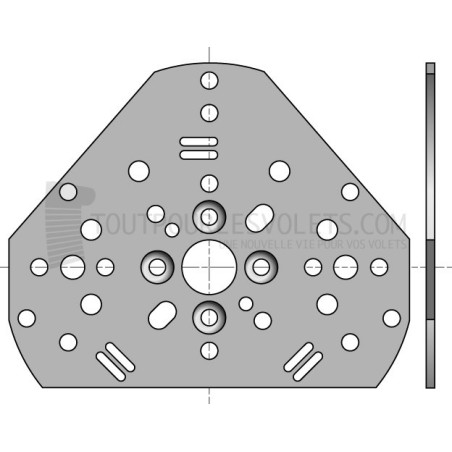

Support pour moteur toutes marques diamètre 35/40 - Plaque 117 x 95 - Multi-entraxes
Ref. 9500624
9,60 €
TTC
8 produits
Commande avant 14h expédiée le jour même !
* Sauf rupture de stock et fabrication de tabliers
* Sauf rupture de stock et fabrication de tabliers
-
Vous avez une question ?
Obtenez une réponse de la part de clients qui ont utilisé ce produit
Fiche technique Support pour moteur toutes marques diamètre 35/40 - Plaque 117 x 95 - Multi-entraxes
add_circle_outline| Option | |
|---|---|
| Type de pose | Bloc Baie |
| Marque | Somfy |
Téléchargement:

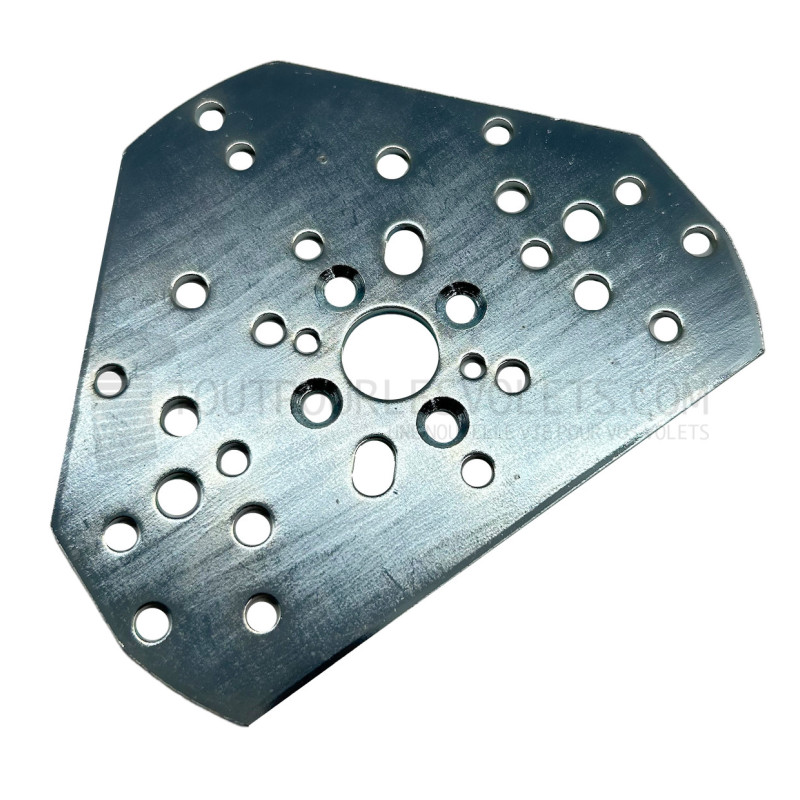

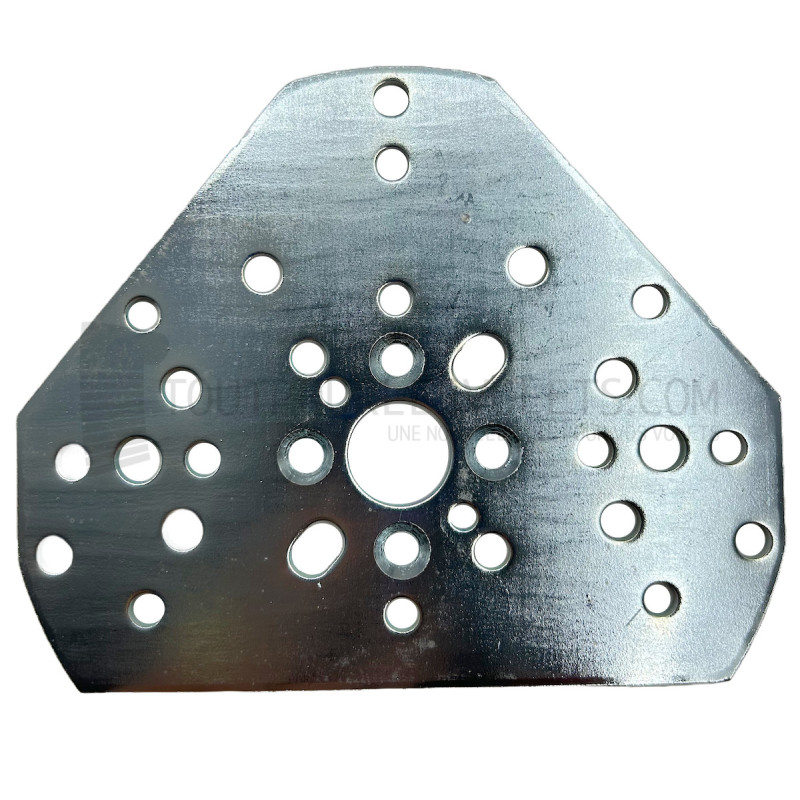

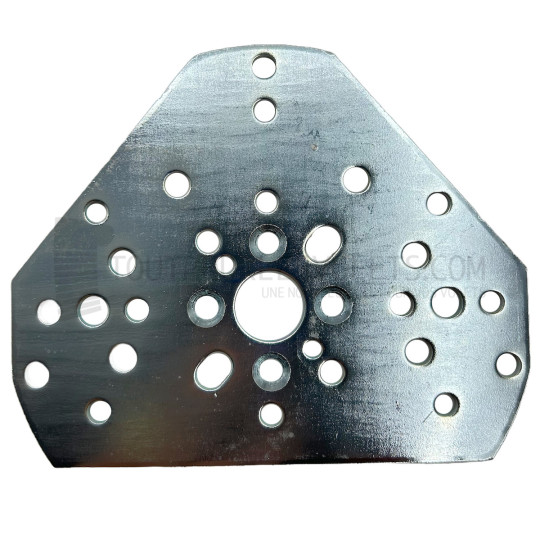

Ce support universel permet de fixer un moteur tubulaire de diamètre 35 ou 40 mm dans la plupart des caissons de volet roulant, quelle que soit la marque du coffre. Il élimine les contraintes de compatibilité grâce à ses 8 entraxes de fixation prédéfinis, adaptés aux configurations les plus courantes.
Attention :
- Vérifiez que le couple maximal du moteur n’excède pas 13 Nm (au-delà, risque de déformation).
- La tête du moteur doit impérativement se fixer sur un entraxe de 28 mm.
À quoi sert le support multi-entraxes 9500624 ?
- Fixe le moteur dans le caisson, en garantissant son alignement avec l’axe d’enroulement.
- Évite les erreurs de compatibilité grâce à sa conception multi-entraxes.
- S’adapte à de nombreux fabricants de caissons (voir liste ci-dessous).
- Simplifie les remplacements : une seule référence pour plusieurs configurations.
Compatibilité du support 9500624
Caissons compatibles :
Verkaplast, Heliostore / Deprat (modèles 105 à 200, 234, 274), Soprofen, Procolor (modèles 90, 140), et d’autres caissons standard du marché.
Moteurs compatibles :
- Diamètre : 35 mm ou 40 mm.
- Couple maximal : ≤ 13 Nm.
- Tête moteur : entraxe de fixation = 28 mm.
Incompatible avec :
- Moteurs de diamètre supérieur à 40 mm ou inférieur à 35 mm.
- Moteurs dont le couple dépasse 13 Nm.
- Caissons nécessitant un entraxe de tête moteur différent de 28 mm.

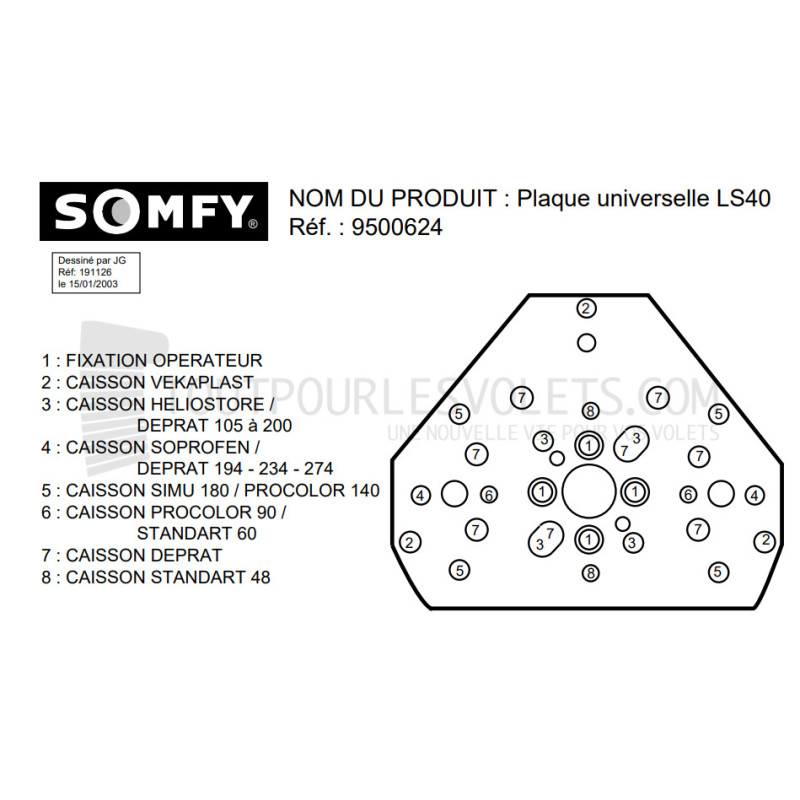

Entraxes de fixation de la plaque 9500624 (à vérifier avant commande)
| Position | Entraxe (mm) | Utilisation |
|---|---|---|
| 1 | 28 | Fixation de la tête moteur |
| 2 | 106 | Fixation sur caisson Verkaplast |
| 3 | 40 | Fixation sur caisson Heliostore et Deprat (105 à 200) |
| 4 | 100 | Fixation sur caisson Soprofen et Deprat (194 - 234 -274) |
| 5 | 90 | Fixation sur caisson Simu (180) et Procolor (140) |
| 6 | 60 | Fixation sur caisson Procolor (90) et standard |
| 7 | 34 et 67 | Fixation sur caisson Deprat |
| 8 | 48 | Fixation sur caisson standard |
Check-list avant achat
- [ ] Mon moteur a un diamètre de 35 ou 40 mm.
- [ ] Le couple maximal de mon moteur est ≤ 13 Nm.
- [ ] La tête de mon moteur se fixe sur un entraxe de 28 mm.
- [ ] Mon caisson figure dans la liste des compatibles (ou a des entraxes correspondants).
Erreurs fréquentes (issues du SAV)
« Mon moteur ne se fixe pas : j’ai oublié de vérifier l’entraxe de la tête (28 mm obligatoire). »
« Le support ne tient pas : mon moteur a un couple de 15 Nm (trop élevé pour ce modèle). »
« Les trous ne correspondent pas : mon caisson nécessite un entraxe de 110 mm (non couvert par ce support). »
Cas de remplacement
Ce support est souvent remplacé lors de :
- Motorisation du volet roulant (passage d'une manœuvre manuelle à une manœuvre motorisée).
- Usure ou déformation du support d’origine (souvent due à un couple excessif).
- Incompatibilité avec un nouveau caisson ou une nouvelle joue.
FAQ
Q : Ce support convient-il pour un moteur Somfy LS 40 ?
R : Oui, si le diamètre est 40 mm et le couple ≤ 13 Nm.
Q : Puis-je l’utiliser pour un caisson non listé ?
R : Vérifiez que les entraxes de votre caisson correspondent à l’une des 8 options proposées.
Q : Comment identifier l’entraxe de ma tête moteur ?
R : Mesurez la distance entre les deux trous de fixation de la tête moteur. Elle doit être de 28 mm.
