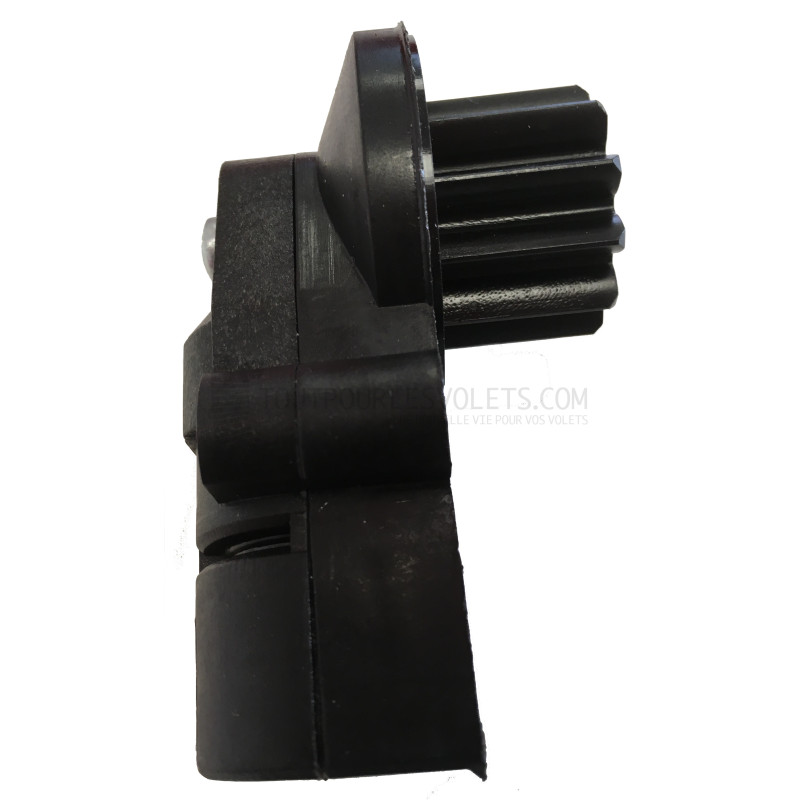

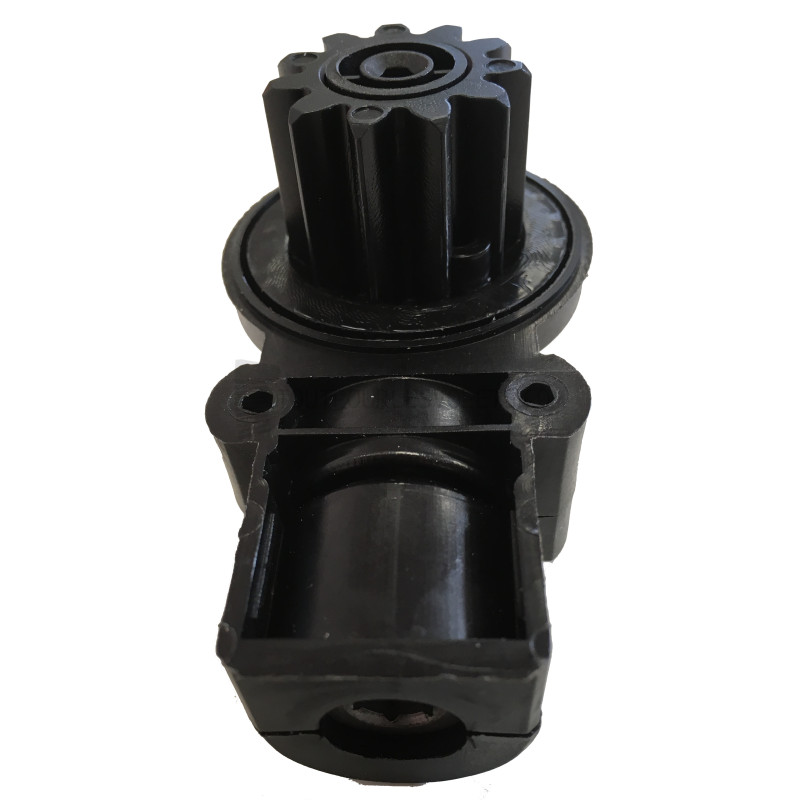

Renvoi d'angle volet roulant débrayable - Côté Gauche - Entrée Hexagonale 7 mm - Sortie Cannelée
Ref. C290GA
54,84 €
TTC
16 produits
Commande avant 14h expédiée le jour même !
* Sauf rupture de stock et fabrication de tabliers
* Sauf rupture de stock et fabrication de tabliers
-
Vous avez une question ?
Obtenez une réponse de la part de clients qui ont utilisé ce produit
Fiche technique Renvoi d'angle volet roulant débrayable - Côté Gauche - Entrée Hexagonale 7 mm - Sortie Cannelée
add_circle_outline| Type | Renvoi d'angle (latéral) |
|---|---|
| Entrée côté manivelle | Hexa 7 (6 pans de 7) |
| Sortie côté entrainement | Cannelé 11 dents Diam 28 mm |
| Coloris | Noir |
| Marque | Zurflüh-Feller |
Ce renvoi d'angle orientable Zurflüh-Feller C290GA, modèle gauche, transmet le mouvement de la manivelle au treuil du volet roulant en le déviant, grâce à un mécanisme à pignons coniques.

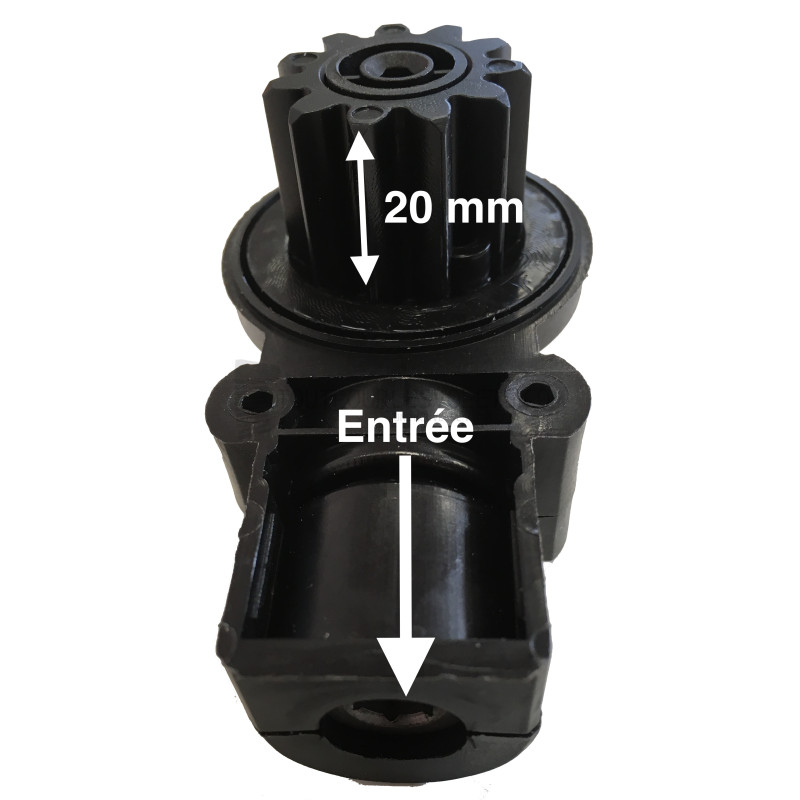

Il permet d'orienter la sortie vers la manivelle et il est particulièrement indiqué pour les montages en bloc baie PVC. Il se monte sur le treuil à sortie latérale GRVIT01G (gauche)type Grosfillex, dont il remplace le renvoi d'origine en cas de casse. Côté manivelle, l'entrée est en 6 pans femelle de 7 mm, qui reçoit directement une tige 6 pans de 7 mm ; côté treuil, la sortie est cannelée, avec 11 dents, 28 mm de diamètre et 20 mm de profondeur. Il est équipé d'un système débrayable et d'un frein réglable par 2 vis M3 x 20 mm, fournies. Son carter est en PVC noir.
Attention :
- Modèle gauche : vérifiez le côté de montage de votre renvoi d'origine avant commande. Ce renvoi existe aussi en modèle droit C290DA.
- Entrée en 6 pans femelle de 7 mm : elle reçoit directement une tige 6 pans de 7 mm. Si votre manœuvre arrive par un cardan de 12 mm de diamètre, choisissez le renvoi d'angle J851CB à entrée rond 12 mm, modèle gauche.
- Sortie cannelée 11 dents, 28 mm de diamètre : elle s'adapte au treuil à sortie latérale GRVIT01G.
- Fixation au treuil côté cannelure par 1 vis M4 x 16 mm (non fournie).
À quoi sert le renvoi d'angle Zurflüh-Feller C290GA ?
- Transmettre le mouvement de la manivelle au treuil en le déviant, pour placer la manivelle à un endroit accessible.
- Orienter la sortie vers la manivelle, notamment sur les volets roulants en bloc baie PVC.
- Remplacer un renvoi d'angle défectueux sur un treuil GRVIT01G, sans changer le treuil.
- Protéger le mécanisme grâce au système débrayable, et ajuster la dureté de la manœuvre grâce au frein réglable.
Compatibilité du renvoi d'angle C290GA
Treuil compatible :
Treuil à sortie latérale GRVIT01G (gauche), à entrée cannelée 11 dents de 28 mm de diamètre.
Côté manivelle :
Tige de sortie de caisson hexagonale 6 pans de 7 mm, par exemple la sortie de caisson 45° blanche, pour manivelle de 12 mm de diamètre extérieur, tige 6 pans 7 mm L 315 mm. Retrouvez toutes nos sorties de caisson à tige 6 pans de 7 mm.
Côté de montage :
Modèle gauche uniquement. Pour un montage à droite, choisissez le modèle droit C290DA.
Incompatible avec :
- Les montages à droite (prendre le modèle droit C290DA).
- Les treuils dont l'entrée n'est pas cannelée 11 dents de 28 mm de diamètre.
- Les cardans de 12 mm de diamètre (prendre le renvoi J851CB à entrée rond 12 mm) et les tiges carrées.
Caractéristiques techniques du renvoi d'angle C290GA
| Caractéristique | Valeur |
|---|---|
| Référence | C290GA (Zurflüh-Feller) |
| Type | Renvoi d'angle orientable à pignons coniques, débrayable |
| Côté de montage | Gauche |
| Entrée (côté manivelle) | Hexagonale 6 pans femelle de 7 mm |
| Sortie (côté treuil) | Cannelée 11 dents, Ø 28 mm, profondeur 20 mm |
| Réduction | 1/3 |
| Fins de course | Sans |
| Frein | Réglable par 2 vis M3 x 20 mm, fournies |
| Treuil compatible | GRVIT01G |
| Fixation au treuil | 1 vis M4 x 16 mm côté cannelure (non fournie), entraxe 28 mm |
| Épaisseur | 26 mm |
| Matériau | Carter PVC noir |
| Poids | 0,087 kg |
| Utilisation | Blocs baie PVC |
Check-list avant achat
- Mon renvoi d'origine est un modèle gauche.
- Mon treuil est un GRVIT01G, à entrée cannelée 11 dents de 28 mm de diamètre.
- Ma manœuvre arrive par une tige 6 pans de 7 mm (sinon, avec un cardan de 12 mm, je choisis le J851CB).
- Je prévois la vis de fixation M4 x 16 mm, non fournie.
Erreurs fréquentes à éviter
« Le renvoi ne se monte pas du bon côté : le renvoi d'origine était un modèle droit — vérifier le côté avant commande. »
« La manœuvre ne s'engage pas dans le renvoi : elle arrive par un cardan de 12 mm et non par une tige 6 pans de 7 mm — prendre le renvoi J851CB à entrée rond 12 mm. »
« Le renvoi ne s'emboîte pas sur le treuil : l'entrée du treuil n'est pas cannelée 11 dents de 28 mm — vérifier le modèle de treuil avant commande. »
« La manœuvre est trop dure ou trop libre : frein mal réglé — ajuster le serrage des 2 vis de frein M3. »
Cas de remplacement
Ce renvoi d'angle est souvent remplacé lors de :
- La casse ou l'usure du renvoi d'origine d'un treuil GRVIT01G.
- La rénovation de la manœuvre d'un bloc baie PVC, avec conservation du treuil.
FAQ
Q : Quelle différence entre le C290GA et le J851CB ?
R : Les deux renvois d'angle Zurflüh-Feller sont des modèles gauches, à sortie cannelée 11 dents de 28 mm, débrayables, pour le treuil GRVIT01G. Seule l'entrée change : le C290GA a une entrée 6 pans femelle de 7 mm, qui reçoit directement une tige ; le J851CB a une entrée rond mâle de 12 mm, qui se monte avec un cardan.
Q : À quoi sert le frein réglable ?
R : Il permet d'ajuster la résistance de la manœuvre à la manivelle, par le serrage des 2 vis M3 x 20 mm fournies.
Q : Les vis sont-elles fournies ?
R : Les 2 vis de réglage du frein (M3 x 20 mm) sont fournies. La vis de fixation au treuil (M4 x 16 mm) n'est pas fournie.
