Axe carré 10 L 120

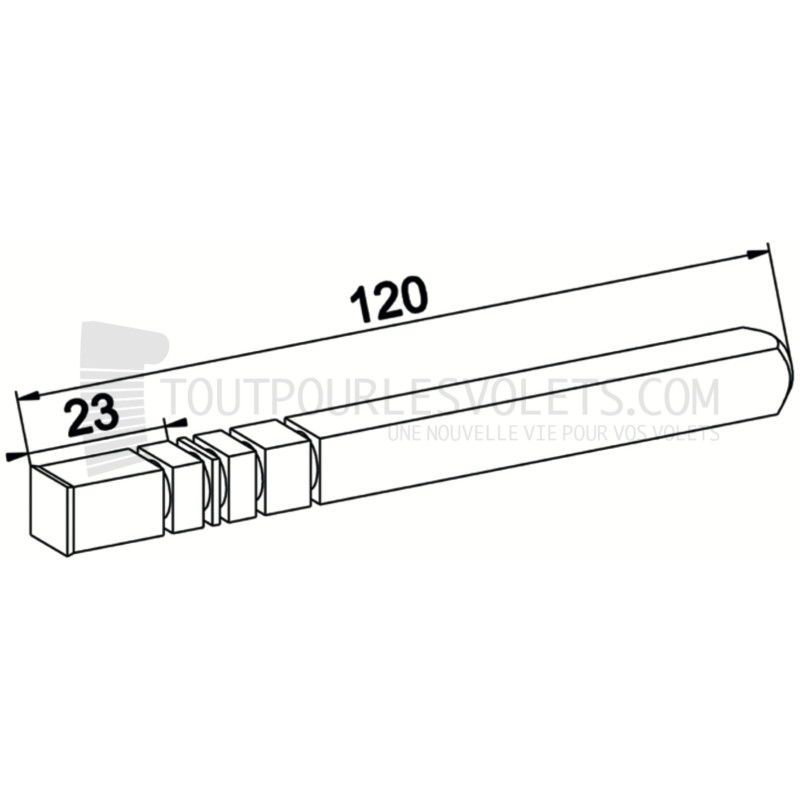

Cette tige A605 est un axe carré de 10 mm, d'une longueur de 120 mm.

Elle fait la liaison entre deux pièces dont l'entraînement est en carré de 10 mm : elle s'engage dans la sortie carré femelle de 10 mm d'un treuil (ou dans l'entraînement d'une poulie) et vient se loger dans l'alésage carré de 10 mm de l'embout du tube d'enroulement, assurant ainsi la transmission du mouvement de la manœuvre à l'axe.

Son format court de 120 mm convient notamment aux installations où l'espace entre le treuil et l'embout est réduit. Son blocage en position s'effectue par un clip d'arrêt pour tige carré ou hexa, vendu séparément.

Attention :

- Carré de 10 mm : la tige doit s'engager librement mais sans jeu dans les alésages carrés de 10 mm du treuil et de l'embout. Pour une sortie en carré de 8 mm, cette tige ne convient pas.

- Longueur de 120 mm : vérifiez la distance entre la sortie de votre treuil (ou votre poulie) et l'embout du tube avant commande, et choisissez la longueur adaptée. Nous proposons aussi l'axe carré de 10 mm, longueur 80 mm.

- Clip d'arrêt non fourni : la tige se maintient en position par un clip d'arrêt pour tige carré ou hexa, à prévoir séparément si votre montage d'origine n'en comporte plus.

À quoi sert l'axe carré 10 mm de 120 mm A605 ?

- Relier la sortie carré femelle de 10 mm d'un treuil à un embout de tube à alésage carré de 10 mm.

- Transmettre la manœuvre de la manivelle à l'axe d'enroulement du tablier, via le treuil ou une poulie à entraînement carré de 10 mm.

- Remplacer une tige d'origine perdue, tordue ou au carré arrondi (usure), sans changer le treuil ni l'embout.

- Réaliser une liaison verrouillée en combinaison avec le clip d'arrêt pour tige carré ou hexa, qui bloque la tige dans la gorge du treuil ou de la poulie.

Compatibilité de l'axe carré A605

Côté treuil :

Treuils à sortie carré femelle de 10 mm, comme le treuil Technivis sortie carré 10 mm sans fin de course, le treuil Technivis débrayable sortie carré 10 mm avec fin de course ou les treuils Simu 1424 à sortie carré 10 mm.

Côté axe :

Tous nos embouts de tube à alésage carré de 10 mm, comme l'embout pour tube Octo 40 à alésage carré 10 mm ou l'embout pour tube ZF64 à alésage carré 10 mm.

Poulies :

Poulies de volet roulant dont l'entraînement est de forme carrée de 10 mm.

Blocage en position :

Clip d'arrêt pour tige carré ou hexa, vendu séparément.

Incompatible avec :

- Les sorties, poulies et embouts en carré de 8 mm, hexagonaux, ronds ou à crabot, sans pièce d'adaptation.

- Les embouts à téton carré mâle de 10 mm (la liaison treuil / embout se fait alors en direct, sans tige).
