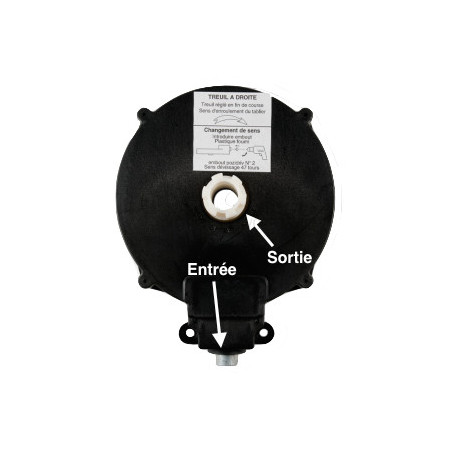

Treuil volet roulant Conipact - Entrée Hexagonale 7 mm - Sortie Crabot diamètre 27 mm mâle - Avec Fin de Course

Ref. C163

33,60 €

TTC

En stock
35 produits

Commande avant 14h expédiée le jour même !
* Sauf rupture de stock et fabrication de tabliers

Pour compléter votre commande :

Sortie 45° PVC Blanc 45x52 - Entrée diam. 12 - Tige 6p7

+ 18,24 € TTC

Ajouté !

Sortie de caisson 45° - Pour manivelle diamètre 12 mm extérieur - Tige hexagonale 7 mm - Blanc

Plaque d'orientation pour treuils couple conique ZF

+ 3,00 € TTC

Ajouté !

Plaque d'orientation pour treuils couple conique ZF

Vous avez une question ?
Obtenez une réponse de la part de clients qui ont utilisé ce produit

Fiche technique Treuil volet roulant Conipact - Entrée Hexagonale 7 mm - Sortie Crabot diamètre 27 mm mâle - Avec Fin de Course

Type	Treuil / Mécanisme
Entrée côté manivelle	Hexa 7 (6 pans de 7)
Sortie côté entrainement	Crabot 27 mm (ZF)
Fin de course	Avec fin de course (FDC)
Marque	Zurflüh-Feller

Ce treuil à couple conique de chez Zurfluh Feller présente un bon rendement (rapport : 1/5,22).

Il est idéal pour les montages traditionnels dans les caissons menuisés ou les caissons tunels.

Le treuil conipact fonctionne avec un système d'engrenage composé d'une couronne et d'un pignon à denture conique, injectés en matière plastique technique (polyamide et polyacétal).

Il est équipé d'un système frein anti-retour composé d'une cloche en acier carbonitruré zingué, d'un ressort acier traité et d'un toc d'entrainement en zamak.

L'ensemble de ces pièces est monté dans un boitier composé de 2 demi carters en ABS noir vissés et équipés de bagues pour assurer les fonctions de palier pour pignon et toc.

Il est livré avec système d'arrêt de fin de course, et un inverseur permettant rapidement, à l'aide d'une visseuse, d'inverser le côté de fin de course.

L'entrainement du treuil est de section 6 pans de 7 mm femelles offrant une latittude de longueur d'engagement de la tringue d'attaque de 30 à 65 mm.

Caractéristiques :

Treuil couple conique.

Entrée 6 pans de 7 mm.

Avec fin de course.

Demultiplication 1/5,22

Arrêt de fin course : capacité 9 tours.

Frein anti-retour.

Epaisseur : 40 mm

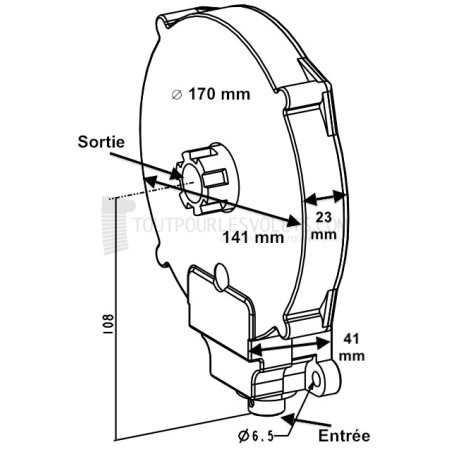

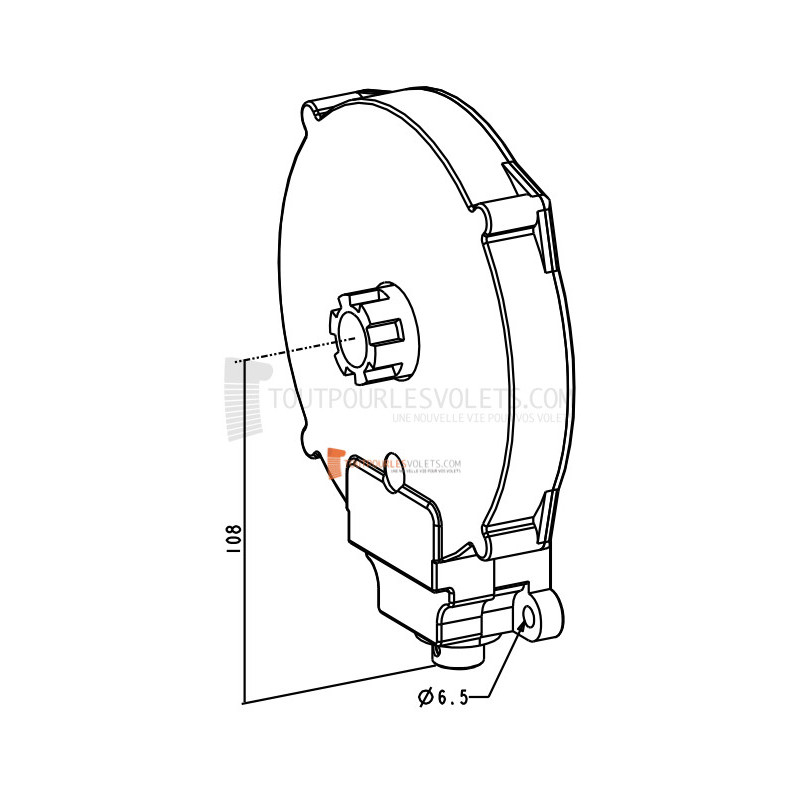

S'inscrit dans un diamètre 216 mm.

Montage sur un embout diamètre 16 mm équipé d'un crabot ZF ∅ 27 mm femelle (type A403 ou A850C) et un coussinet à broche (type B104A).

Comment bien choisir son treuil de volet roulant :

1- Déterminer la forme et le diamètre de l'entrée du treuil (correspond à la tige de la sortie de caisson, elle-même actionnée par la manivelle du volet roulant) ;

2- Identifier la forme (carré, hexagone, crabot, etc.) de la sortie du treuil et en mesurer le diamètre (correspond à l'entrainement de l'axe du volet roulant) ;

3- Mesurer l'épaisseur du treuil ;

4- Mesurer l'entraxe de fixation.
