Treuil volet roulant à sortie latérale - Entrée Carré 8 mm - Sortie Crabot diamètre 27 mm

Ref. C270A

26,10 €

TTC

En stock
56 produits

Commande avant 14h expédiée le jour même !
* Sauf rupture de stock et fabrication de tabliers

Pour compléter votre commande :

Accessoires liaison treuil / renvoi d'angle

+ 6,60 € TTC

Ajouté !

Kit de liaison pour treuil à renvoi d'angle ZF C229 / C229ANG - Carré de 8 mm

Vous avez une question ?
Obtenez une réponse de la part de clients qui ont utilisé ce produit

Fiche technique Treuil volet roulant à sortie latérale - Entrée Carré 8 mm - Sortie Crabot diamètre 27 mm

Type	Treuil / Mécanisme
Entrée côté manivelle	Carré 8 mm
Sortie côté entrainement	Crabot 27 mm (ZF)
Fin de course	Avec fin de course (FDC)
Marque	Zurflüh-Feller

Ce treuil à sortie latérale de chez Zurfluh Feller dispose d'un très bon rapport de réduction (1/7).

Il est particulièrement indiqué pour les volets roulants en montage bloc baie PVC.

Caractéristiques :

Treuil à sortie latérale.

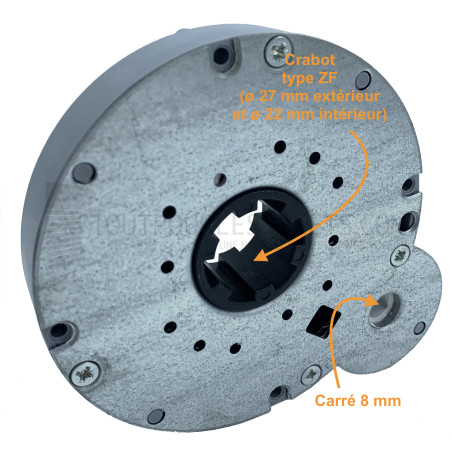

Entrainement crabot ZF ∅ 27 mm.

Sortie carré de 8 mm.

Demultiplication 1/7.

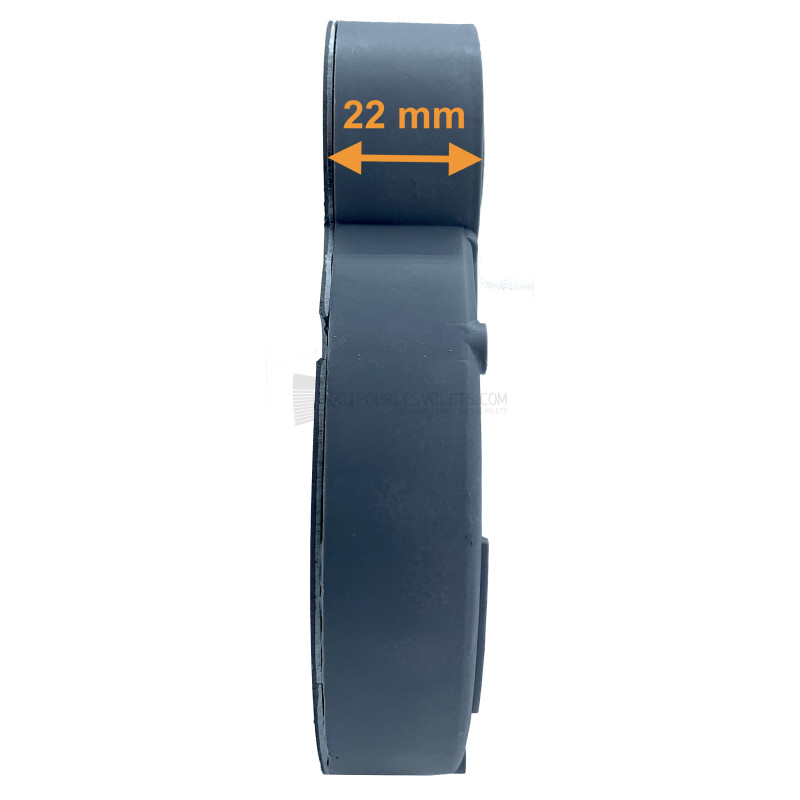

Epaisseur : 22 mm

S'inscrit dans un diamètre 108 mm.

Montage sur un embout équipé d'un crabot ZF ∅ 27 mm mâle.

Comment bien choisir son treuil de volet roulant :

1- Déterminer la forme et le diamètre de l'entrée du treuil (correspond à la tige de la sortie de caisson, elle-même actionnée par la manivelle du volet roulant) ;

2- Identifier la forme (carré, hexagone, crabot, etc.) de la sortie du treuil et en mesurer le diamètre (correspond à l'entrainement de l'axe du volet roulant) ;

3- Mesurer l'épaisseur du treuil ;

4- Mesurer l'entraxe de fixation.
