Sortie 90° - Entrée Rond ø 12 femelle - Tige Hexa 7 L 355 - Blanc
Sortie 90° - Entrée Rond ø 12 femelle - Tige Hexa 7 L 355 - Blanc
Sortie 90° - Entrée Rond ø 12 femelle - Tige Hexa 7 L 355 - Blanc
Sortie 90° - Entrée Rond ø 12 femelle - Tige Hexa 7 L 355 - Blanc
Sortie 90° - Entrée Rond ø 12 femelle - Tige Hexa 7 L 355 - Blanc
Sortie 90° - Entrée Rond ø 12 femelle - Tige Hexa 7 L 355 - Blanc

Sortie 90° - Entrée Rond ø 12 femelle - Tige Hexa 7 L 355 - Blanc

Ref. D590MB
32,40 €
TTC

24 produits

Commande avant 14h expédiée le jour même !
* Sauf rupture de stock et fabrication de tabliers
Commande avant 14h expédiée le jour même !
* Sauf rupture de stock et fabrication de tabliers
Paiement sécurisé

Pour compléter votre commande :

Fiche technique Sortie 90° - Entrée Rond ø 12 femelle - Tige Hexa 7 L 355 - Blanc:

Type Sortie de caisson
Entrée côté manivelle Rond ø 12 mm femelle
Type de sortie de caisson 90° en façade
Sortie côté treuil Hexa 7 (6 pans de 7) mâle
Coloris Blanc
Marque Zurflüh-Feller

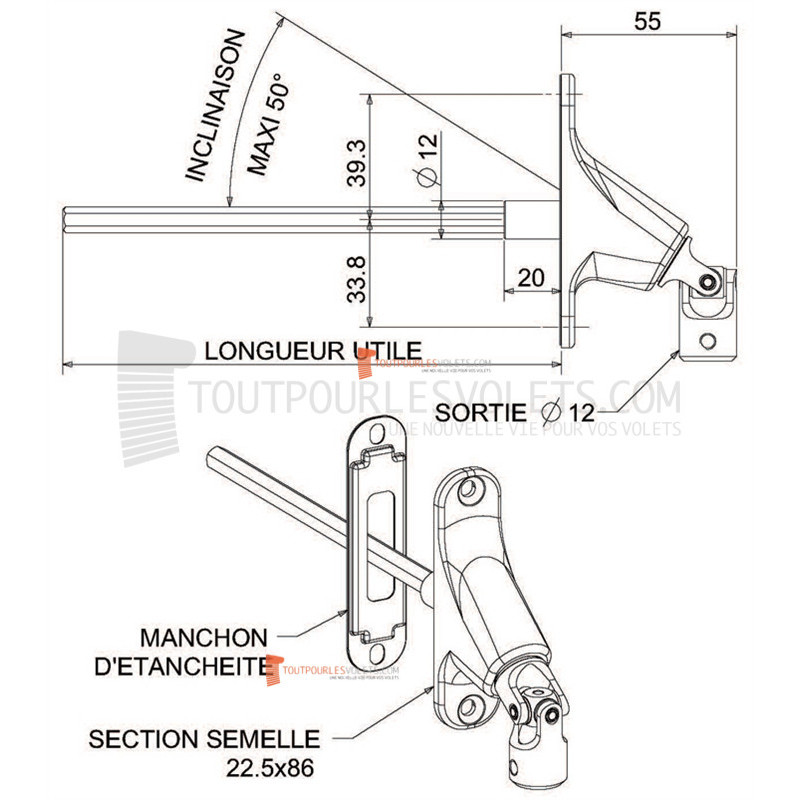

Sortie à 90°.

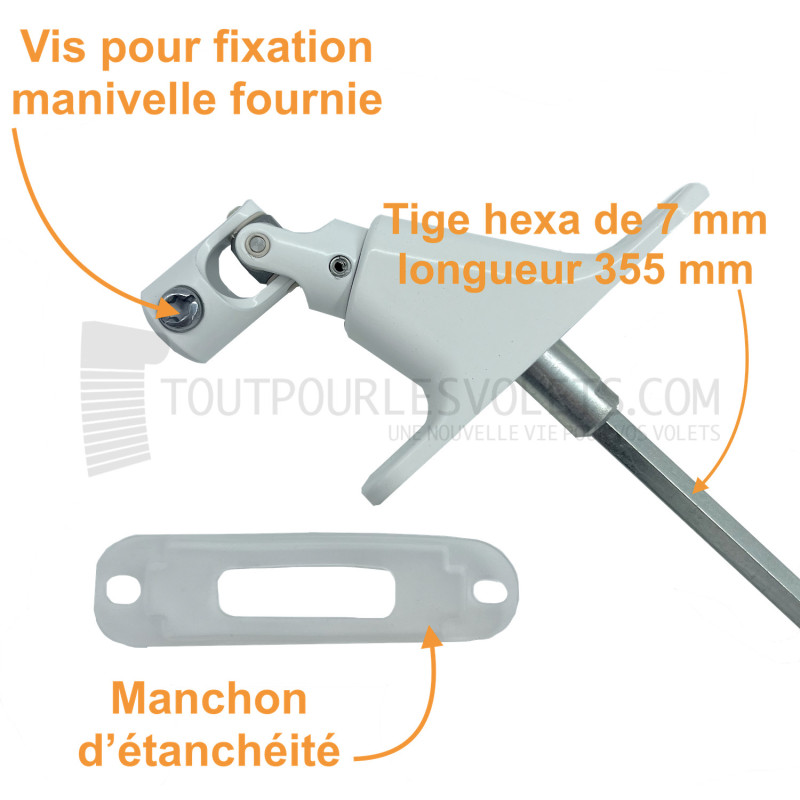

Tige 6 pans de 7 mm.
Longueur tige : 355 mm.
Utilisation : pose en façade pour volets roulants pose traditionnelle.

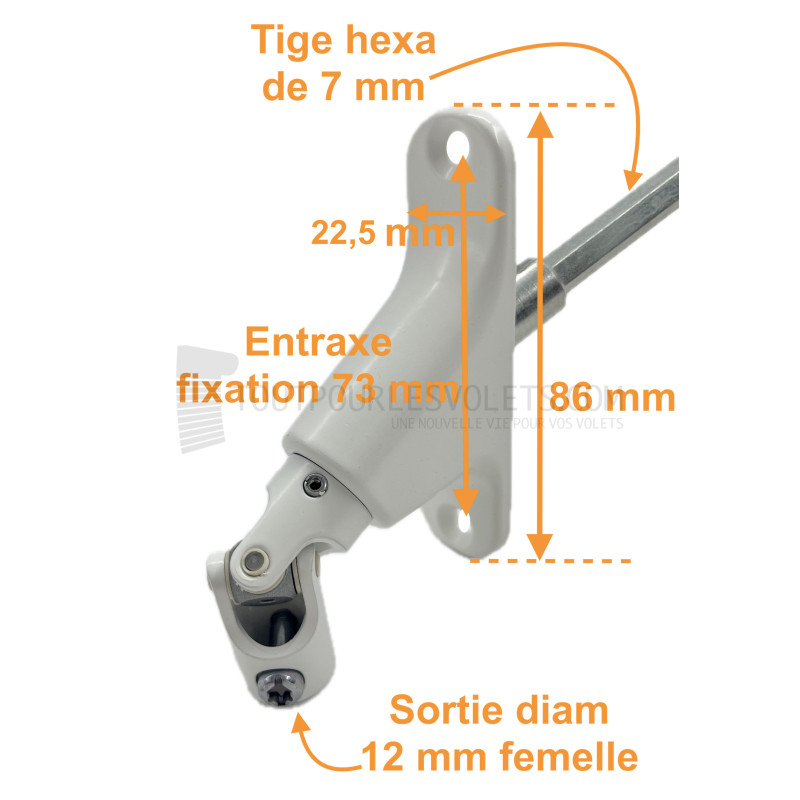

Platine Zamak 86 x 22,5 mm, entraxe de fixation 73 mm.
Fixation par deux trous diam. 4 mm.
Coloris blanc.
Entrée Diamètre 12 mm.
Livraison avec 1 vis diam. 5 mm.

Montage sur une manivelle dont le diamètre de tige est de 12 mm extérieur.

Les 3 points à vérifier pour bien choisir sa sortie de caisson de volet roulant :
1- Déterminer le genre de sortie de caisson (mâle ou femelle) et en mesure le diamètre ;
2- Identifier le type de montage (en façade ou sous coffre) et le déport (45°, 90°, etc), puis déterminer la matière de la platine (zamak, PVC, acier, etc) ainsi que ses dimensions (dont les entraxes de fixation) ;
3- Identifier la forme (6 pans ou carré) de la tige et en mesure le diamètre (a), ainsi que la longueur.
