Axe carré 8, L120
Ref. A610
5,28 €
TTC
16 produits
Commande avant 14h expédiée le jour même !
* Sauf rupture de stock et fabrication de tabliers
* Sauf rupture de stock et fabrication de tabliers
Pour compléter votre commande :
-
Vous avez une question ?
Obtenez une réponse de la part de clients qui ont utilisé ce produit
Fiche technique Axe carré 8, L120
add_circle_outline| Type | Accessoire treuil |
|---|---|
| Diamètre intérieur | |
| Diamètre extérieur | Carré 8 mm |
| Marque | Zurflüh-Feller |

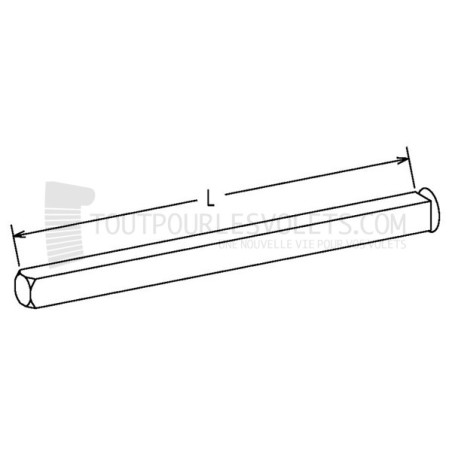

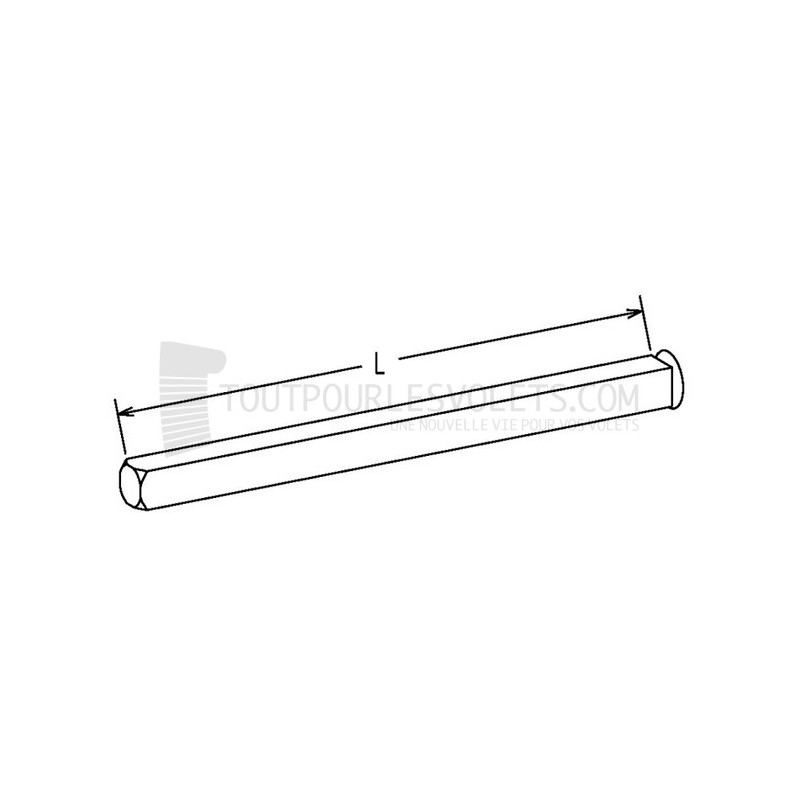

Cet axe Zurflüh-Feller est une tige carrée de 8 mm, d'une longueur de 120 mm. C'est un accessoire de treuil qui s'utilise avec les treuils, poulies ou embouts dont l'entraînement se fait avec un carré de 8 mm.
Il fait la liaison entre deux pièces dont l'entraînement est en carré de 8 mm : il s'engage dans la sortie carré femelle de 8 mm d'un treuil ou dans le trou carré de 8 mm d'une poulie de sangle, et vient se loger dans l'alésage carré de 8 mm de l'embout du tube d'enroulement, assurant ainsi la transmission du mouvement de la manœuvre à l'axe.
C'est la tige typique des manœuvres à sangle : elle relie la poulie entraînée par la sangle à l'embout du tube d'enroulement.
Attention :
- Carré de 8 mm : la tige doit s'engager librement mais sans jeu dans les alésages carrés de 8 mm. Pour un entraînement en carré de 10 mm, choisissez l'axe carré 10 mm de 120 mm ou l'axe carré 10 mm de 80 mm.
- Longueur de 120 mm : vérifiez la distance entre la poulie (ou le treuil) et l'embout du tube avant commande, et choisissez la longueur adaptée.
- Repérez le montage d'origine avant dépose : photographiez ou notez la position de la tige et des pièces environnantes afin de remonter l'ensemble à l'identique.
À quoi sert l'axe carré 8 mm de 120 mm ?
- Relier une poulie de sangle à entraînement carré de 8 mm à l'embout du tube d'enroulement, sur les volets roulants à manoeuvre par sangle.
- Relier la sortie carré femelle de 8 mm d'un treuil ou d'un renvoi d'angle à un embout à alésage carré de 8 mm.
- Remplacer une tige d'origine perdue, tordue ou au carré arrondi (usure), sans changer la poulie, le treuil ni l'embout.
Compatibilité de l'axe carré 8 mm de 120 mm
Poulies :
Poulies de sangle à trou carré de 8 mm, comme la poulie carré 8 mm, diamètre 130 mm, largeur 14 mm pour sangle de 10 à 12 mm.
Embout côté axe :
Embout de tube à alésage carré de 8 mm, comme l'embout pour tube Octo 60, pivot 16 mm, intérieur carré 8 mm ou l'embout pour tube Hexa 50, pivot 17 mm, alésage carré 8 mm.
Treuil côté manœuvre :
Treuils et renvois d'angle à sortie carré femelle de 8 mm.
Incompatible avec :
- Les poulies, sorties et embouts en carré de 10 mm, hexagonaux, ronds ou à crabot, sans pièce d'adaptation.
- Les embouts à téton carré mâle (la liaison se fait alors en direct, sans tige).
Caractéristiques techniques de l'axe carré 8 mm de 120 mm
| Caractéristique | Valeur |
|---|---|
| Type | Tige de liaison carrée, accessoire de treuil |
| Section | Carré de 8 mm |
| Longueur | 120 mm |
| Marque | Zurflüh-Feller |
| Utilisation | Liaison poulie de sangle / treuil et embout de tube en carré de 8 mm |
Check-list avant achat
- Ma poulie (ou la sortie de mon treuil) a un entraînement carré femelle de 8 mm.
- L'embout de mon tube a un alésage carré de 8 mm (et non un téton mâle, qui se fixe directement dans la pièce d'entraînement).
- La distance entre la poulie et l'embout est compatible avec une tige de 120 mm.
- J'ai repéré le montage d'origine avant dépose, pour remonter l'ensemble à l'identique.
Erreurs fréquentes à éviter
« La tige ne rentre pas dans la poulie ou dans l'embout : l'un des deux entraînements n'est pas en carré de 8 mm (carré 10, hexagonal, crabot…) — vérifier le trou de la poulie et l'alésage de l'embout avant commande. »
« La sangle tourne mais le volet ne monte pas : l'axe carré est usé aux extrémités et patine dans le trou de la poulie — remplacer la tige et vérifier l'état de la poulie. »
« La tige est trop courte ou trop longue : la distance entre la poulie et l'embout n'a pas été mesurée avant commande — vérifier la longueur nécessaire. »
« Le carré s'arrondit et la manœuvre patine : tige usée suite à un jeu dans l'alésage — remplacer la tige et vérifier l'état de l'embout et de la poulie. »
Cas de remplacement
Cette tige carrée est souvent commandée lors de :
- La perte de la tige d'origine lors d'un démontage de poulie, de treuil ou d'axe d'enroulement, notamment sur les volets à sangle.
- L'usure de la tige d'origine : carré arrondi aux extrémités, tige tordue après une manœuvre forcée.
- Le remplacement complet de la manoeuvre à sangle : nouvelle poulie carré 8 mm, nouvel axe carré et embout Octo 60 carré 8 ou embout Hexa 50 carré 8 neuf.
FAQ
Q : À quoi sert cet axe sur un volet à sangle ?
R : Sur les volets à manoeuvre par sangle, la sangle entraîne une poulie à trou carré de 8 mm, comme la poulie de diamètre 130 mm pour sangle de 10 à 12 mm. L'axe carré s'engage dans ce trou et rejoint l'alésage carré de 8 mm de l'embout du tube : il transmet ainsi le mouvement de la sangle à l'axe d'enroulement.
Q : Quels embouts acceptent cette tige ?
R : Tous les embouts à alésage carré de 8 mm, comme l'embout pour tube Octo 60 (pivot 16 mm, intérieur carré 8 mm) ou l'embout pour tube Hexa 50 (pivot 17 mm, alésage carré 8 mm).
Q : Quelle différence avec les axes carrés de 10 mm ?
R : La section : 8 mm ici, contre 10 mm pour l'axe carré 10 mm de 120 mm et l'axe carré 10 mm de 80 mm. Un carré de 8 mm ne rentre pas correctement dans un alésage de 10 mm : mesurez votre entraînement d'un plat à l'autre avant commande.
Q : Comment vérifier que mon entraînement est bien en carré de 8 mm ?
R : Mesurez le carré d'un plat à l'autre : vous devez lire 8 mm. La même mesure s'applique au trou de la poulie et à l'alésage de l'embout.
