Manchon adaptateur volet roulant - Entrée Hexagonale 10 mm - Pour treuil C800 / C810 / C820
Ref. C800B
9,60 €
TTC
77 produits
Commande avant 14h expédiée le jour même !
* Sauf rupture de stock et fabrication de tabliers
* Sauf rupture de stock et fabrication de tabliers
Pour compléter votre commande :
-
Vous avez une question ?
Obtenez une réponse de la part de clients qui ont utilisé ce produit
Fiche technique Manchon adaptateur volet roulant - Entrée Hexagonale 10 mm - Pour treuil C800 / C810 / C820
add_circle_outline| Type | Accessoire treuil |
|---|---|
| Marque | Zurflüh-Feller |

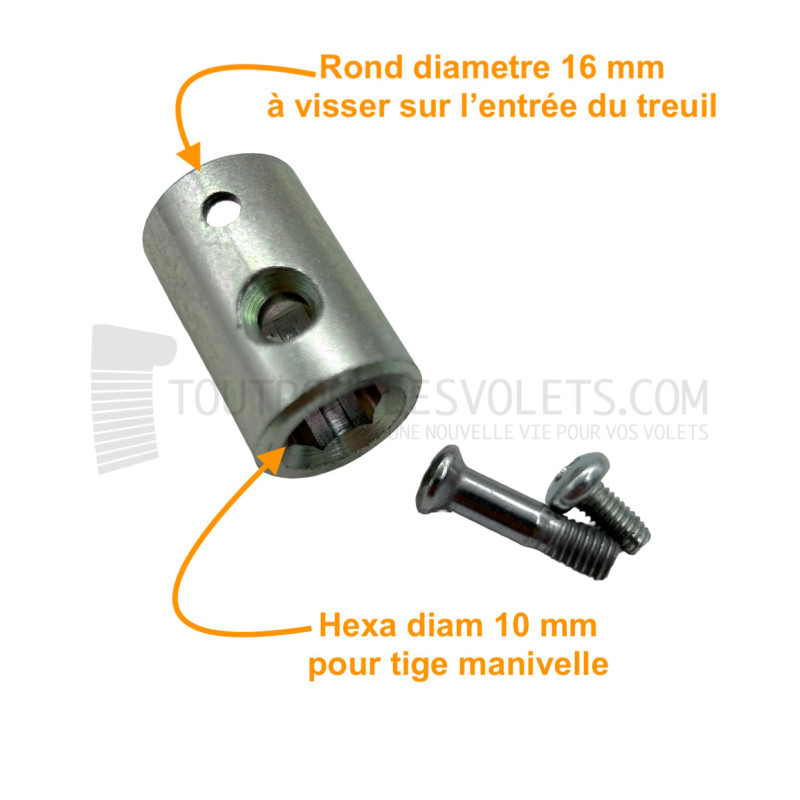

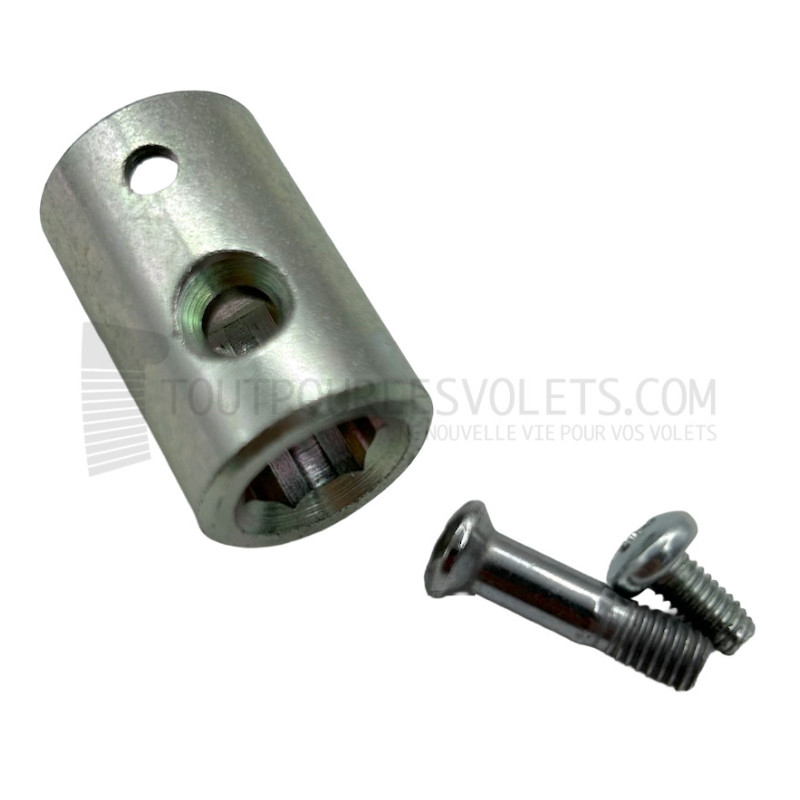

Ce manchon adaptateur Zurflüh-Feller C800B fait la liaison entre un nouveau couple conique de treuil et une ancienne sortie de manœuvre à tige hexagonale en 6 pans de 10 mm.
Lors du remplacement d'un ancien treuil par un couple conique neuf (C800, C810 ou C820), l'entraînement d'origine et la sortie de caisson ne correspondent plus : ce manchon s'engage sur l'entraînement du couple conique et reçoit dans son alésage en 6 pans femelle de 10 mm la tige hexagonale de la sortie de manœuvre existante. Il évite ainsi de remplacer la sortie de caisson d'origine.

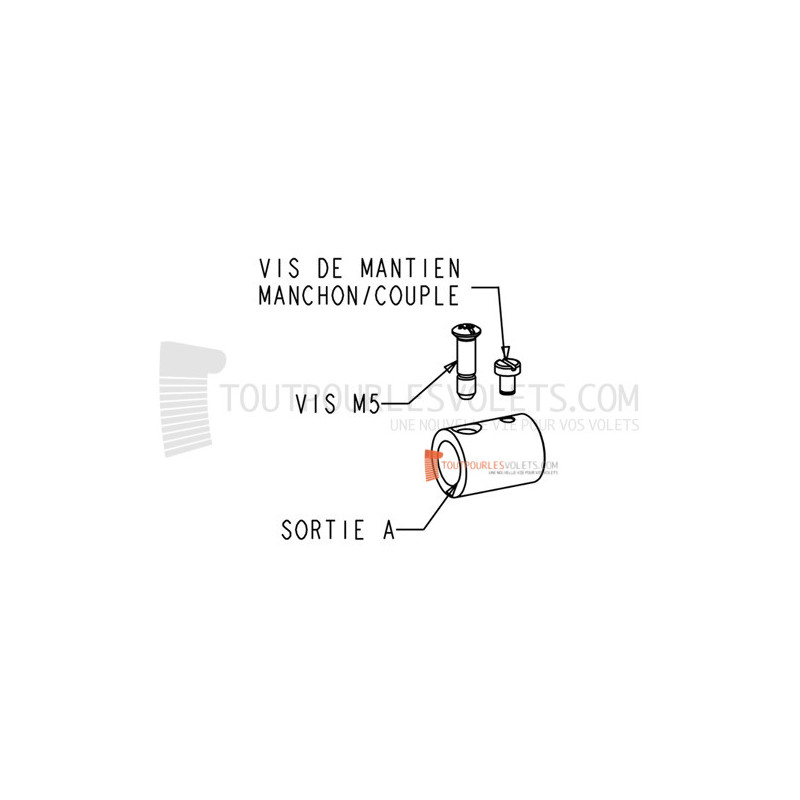

Il est livré avec sa visserie de fixation, qui assure le blocage de la tige dans le manchon.
Attention :
- Alésage en 6 pans femelle de 10 mm : il reçoit une tige hexagonale de 10 mm mesurée d'un plat à l'autre. Pour une tige ronde de Ø 12 mm, typique des anciennes sorties de lyre, choisissez le manchon adaptateur C800A pour tige ronde Ø 12 mm.
- Réservé aux nouveaux couples coniques : il se monte sur l'entraînement des couples coniques Zurflüh-Feller (C800, C810, C820). Il ne se monte pas sur un treuil à vis ou à renvoi d'angle.
- Visserie de fixation fournie : serrez les vis à fond après engagement de la tige, sinon le manchon peut tourner à vide.
À quoi sert le manchon adaptateur C800B ?
- Relier un nouveau couple conique (C800, C810, C820) à une ancienne sortie de manœuvre Zurflüh-Feller à tige hexagonale 6 pans de 10 mm.
- Conserver la sortie de caisson d'origine lors du remplacement du treuil, sans perçage ni adaptation de la menuiserie.
- Remplacer un manchon d'origine fendu ou dont l'alésage est usé (tige qui tourne à vide dans le manchon).
Compatibilité du manchon adaptateur C800B
Côté treuil :
Entraînement des couples coniques Zurflüh-Feller, comme le treuil à couple conique C800, le treuil à couple conique C810 ou le treuil à couple conique C820.
Côté sortie de manœuvre :
Tige hexagonale en 6 pans de 10 mm des anciennes sorties de manœuvre Zurflüh-Feller.
Incompatible avec :
- Les tiges rondes de Ø 12 mm (prendre le manchon adaptateur C800A) et les tiges d'une autre cote que 6 pans de 10 mm.
- Les treuils autres que les couples coniques Zurflüh-Feller, sans pièce d'adaptation.
Caractéristiques techniques du manchon adaptateur C800B
| Caractéristique | Valeur |
|---|---|
| Référence | C800B (Zurflüh-Feller) |
| Type | Manchon adaptateur de liaison, accessoire de treuil |
| Côté treuil | Entraînement des couples coniques Zurflüh-Feller |
| Forme de sortie | Alésage en 6 pans femelle de 10 mm |
| Tige reçue | Hexagonale, 6 pans de 10 mm (anciennes sorties de manœuvre) |
| Visserie | Fournie |
| Marque | Zurflüh-Feller |
| Treuils compatibles | Couples coniques C800, C810, C820 |
| Utilisation | Liaison nouveaux couples coniques / anciennes sorties de manœuvre |
Check-list avant achat
- Mon treuil est (ou sera) un couple conique Zurflüh-Feller (C800, C810 ou C820).
- La tige de ma sortie de manœuvre d'origine est hexagonale et mesure 10 mm d'un plat à l'autre.
- L'ancien manchon est absent, fendu ou usé, et je veux conserver ma sortie de caisson d'origine.
Erreurs fréquentes à éviter
« La tige ne rentre pas dans le manchon : elle n'est pas en 6 pans de 10 mm (tige ronde Ø 12 mm…) — pour une tige ronde de Ø 12 mm, prendre le manchon C800A. »
« L'hexagone semble trop petit ou trop grand : il a été mesuré de pointe à pointe au lieu de plat à plat — mesurer la tige d'un plat à l'autre pour lire 10 mm. »
« La manivelle tourne sans entraîner le volet : les vis de fixation ne sont pas serrées sur la tige, ou le manchon n'est pas engagé sur l'entraînement du couple conique. »
« Le manchon ne se monte pas sur le treuil : le treuil n'est pas un couple conique Zurflüh-Feller (treuil à vis, à renvoi d'angle…) — vérifier le modèle de treuil avant commande. »
Cas de remplacement
Ce manchon adaptateur est souvent commandé lors de :
- Du remplacement d'un ancien treuil Zurflüh-Feller par un couple conique neuf, en conservant la sortie de manœuvre à tige 6 pans de 10 mm d'origine.
- De la casse ou de l'usure du manchon d'origine : alésage agrandi ou fendu, la tige tourne alors à vide dans le manchon.
FAQ
Q : Quelle différence entre le C800B et le C800A ?
R : Les deux manchons s'engagent sur le même entraînement des couples coniques Zurflüh-Feller. Le C800B reçoit une tige hexagonale en 6 pans de 10 mm ; le C800A reçoit une tige ronde de Ø 12 mm, typique des anciennes sorties de lyre. Mesurez votre tige avant commande.
Q : À quel treuil se monte-t-il ?
R : Aux couples coniques Zurflüh-Feller : le C800, le C810 et le C820. Il ne remplace pas la sortie de caisson : il fait la liaison entre le treuil neuf et votre sortie de manœuvre existante.
Q : La visserie est-elle fournie ?
R : Oui, le manchon est livré avec sa visserie de fixation, à serrer sur la tige après engagement pour bloquer l'ensemble.
Q : Puis-je l'utiliser avec ma sortie de caisson actuelle ?
R : Oui, c'est même sa fonction : il permet de conserver l'ancienne sortie de manœuvre à tige en 6 pans de 10 mm lors de l'installation d'un couple conique neuf, sans changer la sortie de caisson.
