Fiche technique Treuil couple conique n°0 - Entrée Hexa 7 - Sortie Crabot 27 - FDC:

Type Couple conique (roue apparente)
Entrée côté manivelle Hexa 7 (6 pans de 7)
Sortie côté entrainement Crabot 27 mm (ZF)
Fin de course Avec fin de course (FDC)
Marque Zurflüh-Feller

Treuil couple conique n°0 - Entrée Hexa 7 - Sortie Crabot 27 - FDC

Ref. C800
29,40 €
TTC

13 produits

Paiement sécurisé

Sélectionnés pour vous :

Commande avant 14h expédiée le jour même !
* Sauf rupture de stock et fabrication de tabliers
Commande avant 14h expédiée le jour même !
* Sauf rupture de stock et fabrication de tabliers

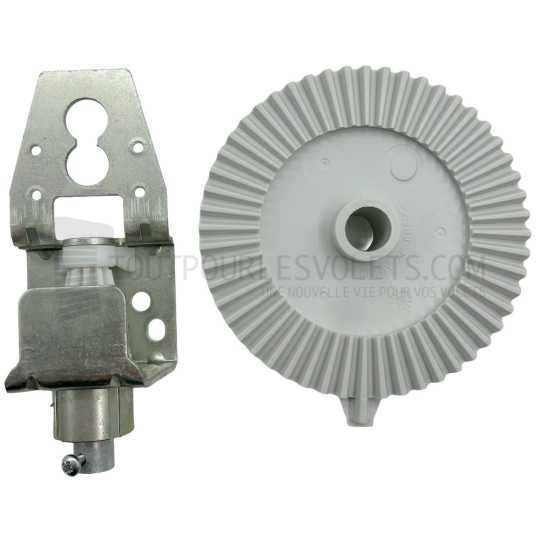

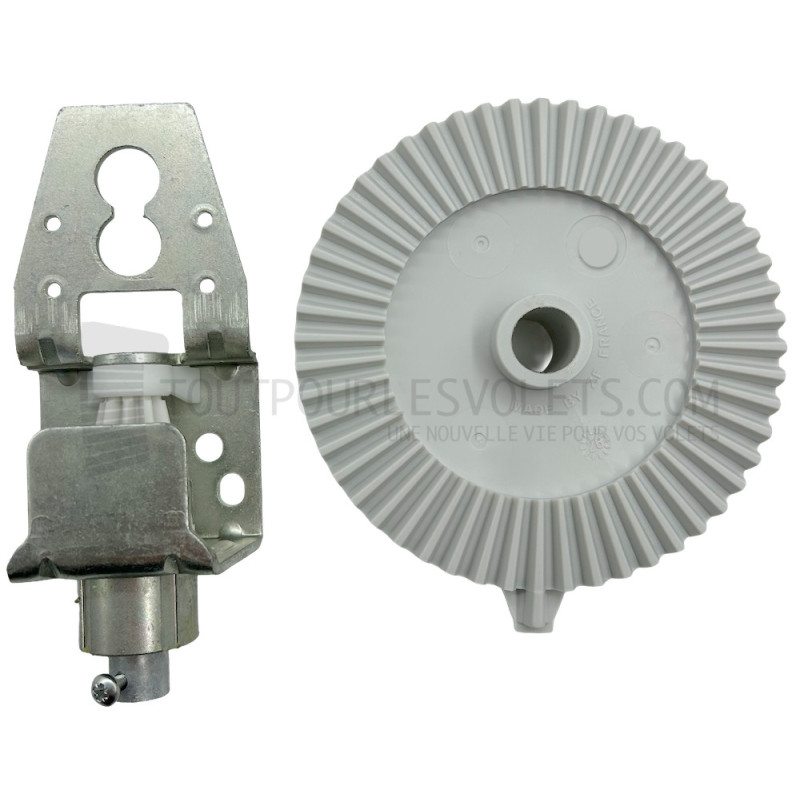

Ce treuil à couple conique de chez Zurfluh Feller présente un bon rendement pour un encombrement réduit (rapport : 1/4,5).
Il est idéal pour les montages traditionnels dans les caissons menuisés ou les caissons tunels.

La lyre en acier bichromaté dispose de 2 trous d'orientation et de fixation de ∅ 6,5 mm.
Le frein anti-retour est constitué d'une cloche en acier carbonituré et zingué bichromaté qui reçoit à l'intérieur un ressort traité et un toc d'entrainement en zamak.
Les ensembles roues-pignons sont réalisés en matière plastique technique (polyamide pour le pignon et polyamide + fibre de verrou pour la couronne).
L'entrée de manoeuvre standard 6 pans de 7 mm offre une grande course de réglage de la tringle de manoeuvre (75 mm). Une vis montée sur le toc permet l'immobilisation de cette dernière par pression.

Caractéristiques :
Treuil couple conique.
Entrée 6 pans de 7 mm.
Fin de course.
Demultiplication 1/4,5.
Arrêt de fin course : capacité 11 tours.
Frein anti-retour.

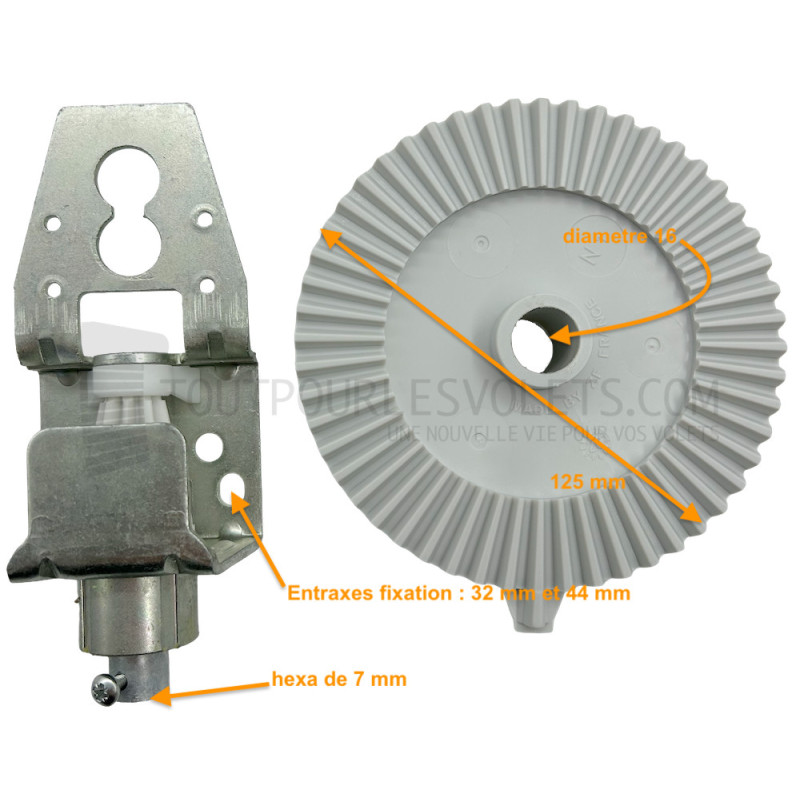

Dim. A : 74 mm
Dim. B : 113 mm
Epaisseur D : 45 mm
Diam. C : 125 mm
S'inscrit dans un diamètre 228 mm.
Latitude de coupe de la tringle d'attaque 75 mm.

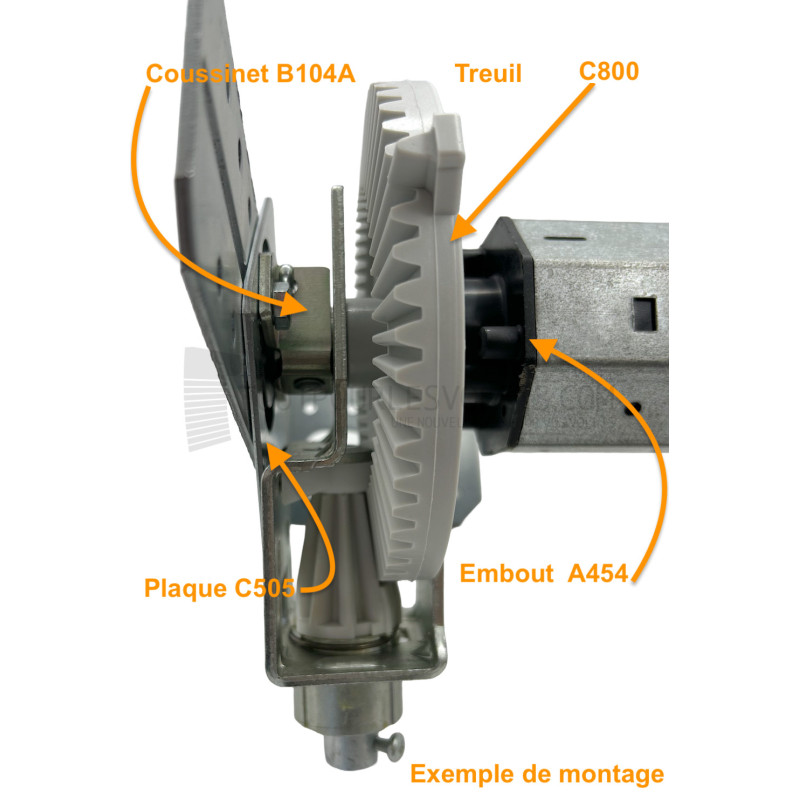

Montage sur un embout diamètre 16 mm équipé d'un crabot ZF ∅ 27 mm femelle (type A403 ou A850C) et un coussinet à broche (type B104A).

Le manchon avec vis ref. C800A permet d'adapter les anciennes manoeuvres en tringles de ∅ 12 mm.

Comment bien choisir son treuil de volet roulant :
1- Déterminer la forme et le diamètre de l'entrée du treuil (correspond à la tige de la sortie de caisson, elle-même actionnée par la manivelle du volet roulant) ;
2- Identifier la forme (carré, hexagone, crabot, etc.) de la sortie du treuil et en mesurer le diamètre (correspond à l'entrainement de l'axe du volet roulant) ;
3- Mesurer l'épaisseur du treuil ;
4- Mesurer l'entraxe de fixation.
