Ref. C302
35,04 €
TTC

46 produits

Commande avant 14h expédiée le jour même !
* Sauf rupture de stock et fabrication de tabliers
Commande avant 14h expédiée le jour même !
* Sauf rupture de stock et fabrication de tabliers
Paiement sécurisé

Pour compléter votre commande :

Type Treuil / Mécanisme
Entrée côté manivelle Hexa 7 (6 pans de 7)
Sortie côté entrainement Carré 10 mm
Fin de course Avec fin de course (FDC)
Marque Zurflüh-Feller

Ce treuil manuel Zurflüh-Feller Minivis C302 à vis sans fin commande l'enroulement et le déroulement du tablier d'un volet roulant par manivelle.

Son point fort est l'encombrement réduit : 22 mm d'épaisseur pour une embase de Ø 80 mm, ce qui le destine aux montages où la place manque, comme les volets roulants blocs baie PVC ou rénovation aluminium. De rapport 1/6,5, il transmet le mouvement par une roue et une vis sans fin en acier carbonitruré, dans un carter en polyamide renforcé de fibre de verre. Côté manivelle, l'entrée est en 6 pans femelle de 7 mm (tige de sortie de caisson) ; côté axe, la sortie est en carré femelle de 10 mm, qui reçoit un axe carré de 10 mm.

Il intègre des fins de course d'une capacité de 11 tours et supporte un couple de 12 Nm, soit une capacité de levage d'environ 17 kg.

Attention :

- Sortie en carré femelle de 10 mm : l'entraînement de l'axe se fait par un axe carré de 10 mm mâle, à engager dans le treuil et dans l'embout du tube (par exemple l'axe carré 10 mm, longueur 80 mm).

- Fins de course intégrés, capacité 11 tours : vérifiez que la course de votre tablier ne dépasse pas 11 tours d'axe.

- Entrée en 6 pans femelle de 7 mm : vérifiez la tige hexagonale de votre sortie de caisson avant commande.

- Couple de 12 Nm, soit environ 17 kg de tablier. Au-delà, prévoir un treuil plus puissant ou une motorisation.

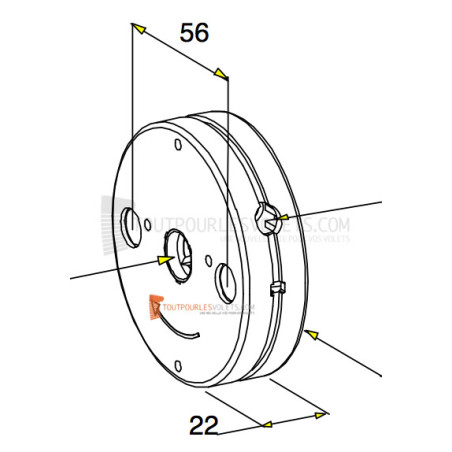

- Fixation par 2 trous fraisés de Ø 5,2 mm sur un entraxe de 56 mm, avec 2 vis M4 à tête fraisée (non fournies) ; épaisseur 22 mm et embase de Ø 80 mm à loger dans le coffre.

À quoi sert le treuil Zurflüh-Feller Minivis C302 ?

- Manœuvrer un volet roulant à la manivelle, sans électricité, dans les coffres étroits des blocs baie PVC et des volets de rénovation aluminium.

- Arrêter automatiquement le tablier en position haute et basse grâce aux fins de course intégrés (capacité 11 tours).

- Soulager la manœuvre grâce au rapport de réduction 1/6,5.

- Remplacer un treuil Minivis hors service (vis sans fin usée, fins de course hors réglage, carter cassé) sans changer le reste du mécanisme.

Compatibilité du treuil C302

Entraînement de l'axe :

Axe carré de 10 mm mâle, engagé dans la sortie du treuil et dans un embout ou un moyeu de tube recevant un carré de 10 mm (par exemple l'axe carré 10 mm, L 80 mm).

Entrée manivelle :

Tige de sortie de caisson hexagonale 6 pans de 7 mm, actionnée par la manivelle.

Fixation :

2 vis M4 à tête fraisée (non fournies), sur un entraxe de 56 mm.

Incompatible avec :

- Les axes et embouts à crabot, hexagonaux ou en carré de 8 mm, sans pièce d'adaptation.

- Les entrées de manivelle carrées (prévoir la tige 6 pans 7 mm adaptée).

- Les tabliers dont la course dépasse 11 tours d'axe (capacité des fins de course).

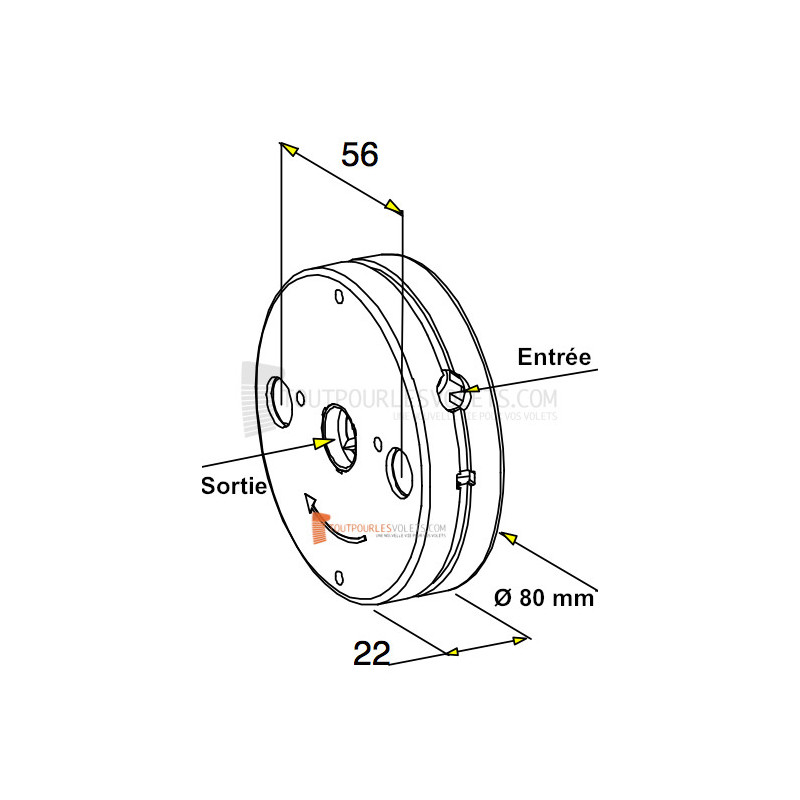

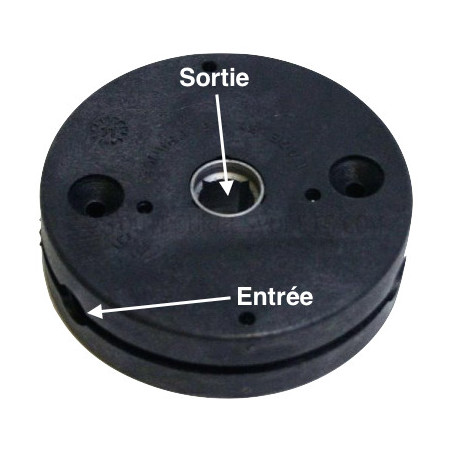

Treuil volet roulant Zurflüh-Feller Minivis C302 avec fin de course Treuil Minivis C302 - entrée 6 pans 7 mm et sortie carré femelle 10 mm

Caractéristiques techniques du treuil C302

Caractéristique Valeur
Référence C302 (Zurflüh-Feller)
Modèle Minivis
Type Treuil manuel à vis sans fin
Rapport de réduction 1/6,5
Entrée (côté manivelle) Hexagonale 6 pans femelle de 7 mm
Sortie (côté axe) Carré femelle de 10 mm
Fins de course Intégrés, capacité 11 tours
Couple 12 Nm (couple d'entrée limité à 4,5 Nm), garanti 10 000 cycles
Capacité de levage Environ 17 kg
Diamètre d'embase Ø 80 mm
Épaisseur 22 mm
Entraxe de fixation 56 mm, 2 trous fraisés Ø 5,2 mm
Vis de fixation 2 vis M4 à tête fraisée, non fournies
Matériaux Carter polyamide renforcé de fibre de verre, roue et vis sans fin en acier carbonitruré
Poids 0,184 kg
Sens de montage Gauche ou droite, en respectant le sens de rotation
Utilisation Blocs baie PVC et volets de rénovation aluminium

Check-list avant achat

- La tige de ma sortie de caisson est hexagonale 6 pans de 7 mm.

- Mon axe est entraîné par un carré de 10 mm (sinon, je prévois l'axe carré 10 mm adapté à mon embout).

- L'entraxe de fixation de mon ancien treuil est de 56 mm et la place disponible accepte 22 mm d'épaisseur pour Ø 80 mm.

- Mon tablier pèse moins de 17 kg environ.

- La course de mon tablier reste compatible avec la capacité des fins de course (11 tours).

Erreurs fréquentes à éviter

« L'axe ne s'emboîte pas dans le treuil : l'entraînement n'est pas en carré de 10 mm (carré 8, hexagonal, crabot) — vérifier l'axe ou l'embout avant commande. »

« Le volet ne s'arrête pas en fin de course : fins de course mal réglés ou capacité dépassée (11 tours) — régler les fins de course ou vérifier le nombre de tours. »

« La manivelle tourne à vide : la tige de sortie de caisson n'est pas en 6 pans de 7 mm, ou elle est usée — remplacer la tige. »

« Le treuil force puis casse : tablier trop lourd, au-delà d'environ 17 kg — passer à un treuil plus puissant ou à la motorisation. »

« Le treuil ne se fixe pas : entraxe de l'ancien treuil différent de 56 mm, ou vis M4 à tête fraisée non prévues. »

Cas de remplacement

Ce treuil est souvent remplacé ou installé lors de :

- L'usure de la vis sans fin ou le déréglage des fins de course d'un treuil Minivis d'origine.

- Le retour à une commande manuelle après le retrait d'un moteur défaillant, sur bloc baie PVC ou volet de rénovation aluminium.

- La rénovation d'un volet avec conservation de l'axe entraîné en carré de 10 mm.

FAQ

Q : Quelle différence entre le C302 et le C301 ?

R : Les deux treuils Minivis ont le même encombrement (Ø 80 mm, épaisseur 22 mm, entraxe 56 mm), la même entrée 6 pans de 7 mm, la même réduction 1/6,5 et les mêmes fins de course (11 tours). Seule la sortie change : le C302 entraîne en carré femelle de 10 mm, le Minivis C301 en carré femelle de 8 mm.

Q : Faut-il un axe carré en plus du treuil ?

R : La sortie du treuil est en carré femelle de 10 mm : elle reçoit un axe carré de 10 mm mâle qui fait le lien avec l'embout du tube. Si votre axe d'origine est usé ou absent, prévoyez l'axe carré 10 mm, longueur 80 mm.

Q : Quel poids de tablier ce treuil supporte-t-il ?

R : Il développe un couple de 12 Nm, ce qui correspond à une capacité de levage d'environ 17 kg. Il convient aux volets de taille courante en bloc baie ou en rénovation.

Q : Combien de tours permettent les fins de course ?

R : Les fins de course intégrés ont une capacité de 11 tours d'axe, entre la position basse et la position haute du tablier.

Q : Les vis de fixation sont-elles fournies ?

R : Non. Le treuil se fixe par 2 vis M4 à tête fraisée, à prévoir, dans ses 2 trous fraisés de Ø 5,2 mm (entraxe 56 mm).

Q : Peut-il se monter à gauche comme à droite ?

R : Oui, le Minivis est réversible : il se monte dans les deux sens, en respectant le sens de rotation du volet lors de la pose et du réglage des fins de course.
