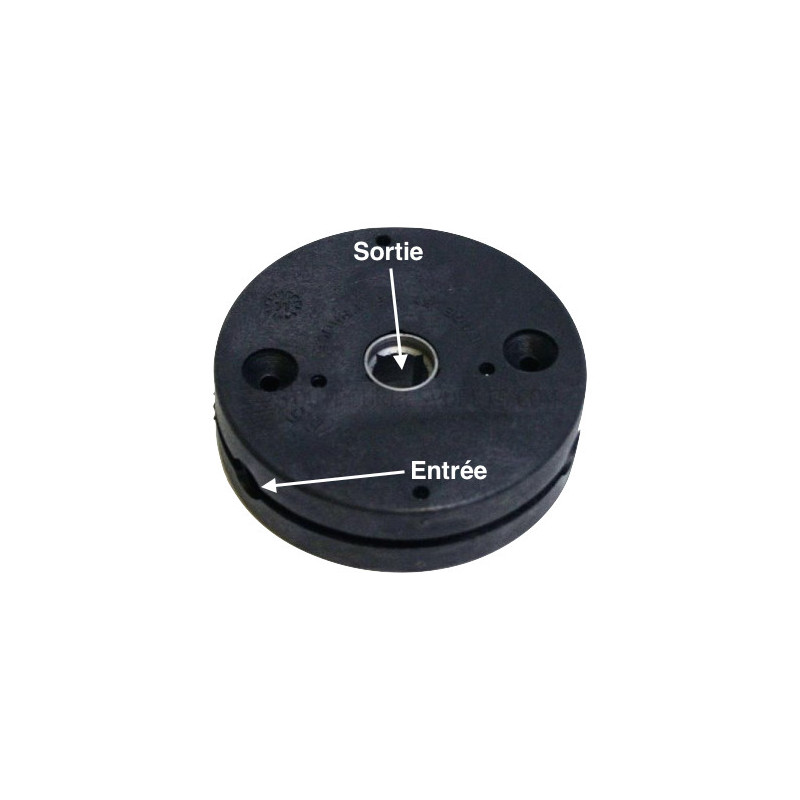

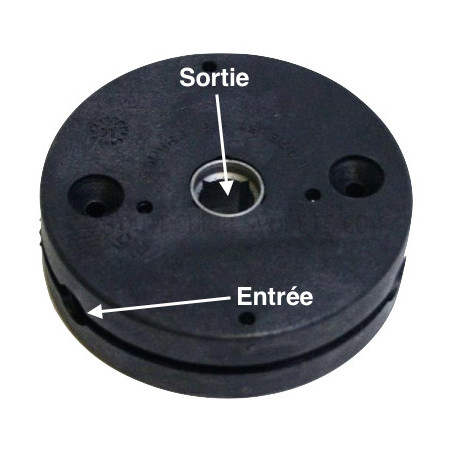

Treuil volet roulant Minivis - Entrée Hexagonale 7 mm - Sortie Carré 8 mm - Avec Fin de Course

Ref. C301

36,00 €

TTC

En stock
42 produits

Commande avant 14h expédiée le jour même !
* Sauf rupture de stock et fabrication de tabliers

Pour compléter votre commande :

+ 5,28 € TTC

Ajouté !

Axe carré 8, L120

Vous avez une question ?
Obtenez une réponse de la part de clients qui ont utilisé ce produit

Fiche technique Treuil volet roulant Minivis - Entrée Hexagonale 7 mm - Sortie Carré 8 mm - Avec Fin de Course

Type	Treuil / Mécanisme
Entrée côté manivelle	Hexa 7 (6 pans de 7)
Sortie côté entrainement	Carré 8 mm
Fin de course	Avec fin de course (FDC)
Marque	Zurflüh-Feller

Ce treuil à vis sans fin de chez Zurfluh Feller est idéal pour les montages nécessitant un encombrement réduit, comme les volets roulants blocs baie PVC ou rénovation aluminium.

Il dispose d'un rapport de réduction de 1/6,5, un diamètre extérieur de 80 mm et une épaisseur de 22 mm.

Le treuil minivis est réversible et se monte indifféremment à droite ou à gauche.

Caractéristiques :

Treuil à vis sans fin.

Entrée 6 pans de 7 mm.

Fin de course : capacité 11 tours.

Demultiplication 1/6,5.

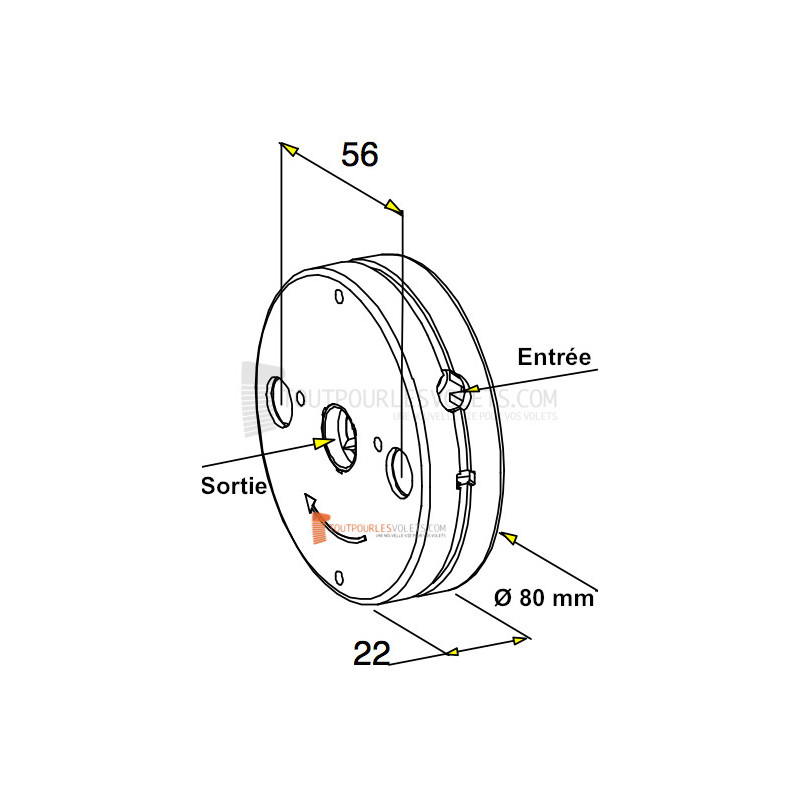

Fixation par deux trous de ∅ 5,2 mm fraisés, d'entraxe 56 mm.

Epaisseur : 22 mm

Diamètre 80 mm.

Entrainement par carré de 8 mm femelle.

Comment bien choisir son treuil de volet roulant :

1- Déterminer la forme et le diamètre de l'entrée du treuil (correspond à la tige de la sortie de caisson, elle-même actionnée par la manivelle du volet roulant) ;

2- Identifier la forme (carré, hexagone, crabot, etc.) de la sortie du treuil et en mesurer le diamètre (correspond à l'entrainement de l'axe du volet roulant) ;

3- Mesurer l'épaisseur du treuil ;

4- Mesurer l'entraxe de fixation.
